TRICONEX 3481 模拟量输出模块

描述

TRICONEX 3481是一款高性能的模拟量输出模块，专为Triconex Trident三模冗余(TMR)安全仪表系统(SIS)设计。作为Triconex安全解决方案的关键组件，3481模块负责接收来自TMR主处理器模块的指令，并以高精度、高可靠性地输出标准模拟量信号（通常为4-20 mA）至现场执行器，如控制阀、变频器或其他调节设备。TRICONEX 3481模块采用TMR技术，其内部冗余通道通过严密的表决机制，确保即使在单个或多个内部元件发生故障时，也能提供无中断、无错误的模拟量输出，从而维持过程的稳定控制和最高级别的安全完整性。此外，TRICONEX 3481具备先进的诊断功能和在线更换能力，极大地简化了系统维护并提升了系统的可用性。凭借其在极端工业环境下的卓越表现和SIL 3功能安全认证，3481模块成为石油天然气、化工、电力等关键行业中紧急停车系统(ESD)、燃烧管理系统(BMS)和其他安全相关控制回路的理想选择。

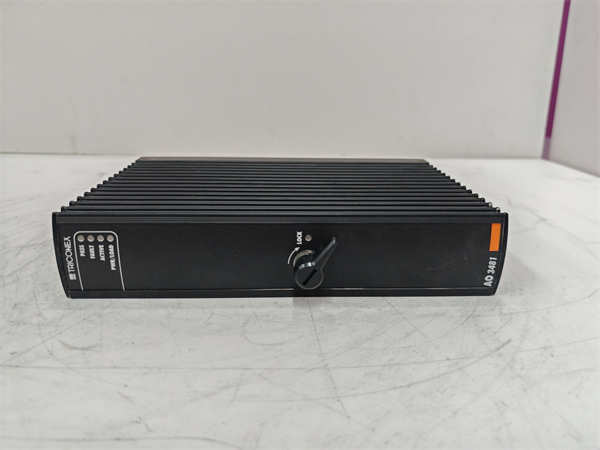

TRICONEX 3481

技术规格

产品型号:3481(常见型号：AO 3481或3481 S2)

制造商:TRICONEX(现属Schneider Electric)

产品类型:模拟量输出模块(Analog Output Module)

输出通道数:4路(共回线，直流耦合)

输出电流范围:4-20 mA(受控输出)，0-22 mA(超量程)

输出精度:<0.25%(满量程，0-22 mA范围内)，在0°C至70°C工作温度下

分辨率:12位

响应时间:典型1 ms(腿故障切换时间)，最大3 ms

诊断功能:强制切换诊断(FSD)，外部回路电源反向电压保护

外部回路电源:标称24 V DC(最大32 V DC)

过量程保护:连续36 V DC，连续0 V DC

功能安全认证:SIL 3(IEC 61508)

工作温度:0°C至+70°C(部分型号可能为-40°C至+70°C)

湿度:5%至95%(无凝露)

主要特点和优势

TRICONEX 3481模拟量输出模块以其为安全系统量身定制的特点，提供了无与伦比的性能和可靠性。

三模冗余(TMR)输出架构：3481模块继承了Triconex系统标志性的TMR设计理念。每个模拟量输出通道都包含三个独立的子通道，它们同时接收来自主处理器的指令，并通过内部表决逻辑和物理隔离确保输出的完整性。即使一个或两个子通道发生故障，模块也能继续提供精确、无中断的输出，消除了单点故障，确保了最高的安全性和可用性。

高精度与高分辨率输出：TRICONEX 3481提供12位分辨率和小于0.25%满量程的输出精度，确保了对现场执行器的精确控制。这种高精度的模拟量输出对于需要精细调节的工业过程至关重要，例如精确控制阀门开度、变频器频率或泵速，以优化生产效率和产品质量。

快速故障切换与诊断：3481模块内置了先进的自诊断功能，能够实时监测每个输出通道的健康状况，包括断线检测和输出回路完整性。一旦检测到内部或外部故障，模块能够在典型1毫秒、最大3毫秒的极短时间内切换到正常通道，确保安全输出的连续性。强制切换诊断(FSD)功能进一步提升了系统的可测试性和可靠性。

在线模块更换能力：模块支持在线热插拔更换，这意味着在系统运行过程中，无需停机或中断生产，即可移除和安装TRICONEX 3481模块。这一特性大大简化了维护过程，缩短了维修时间，并最大程度地提高了工厂的可用性和生产效率。

坚固耐用的工业级设计：TRICONEX 3481采用坚固耐用的设计，能够在严苛的工业环境中稳定运行，包括宽泛的温度范围、高湿度和潜在的电磁干扰。这种设计保证了模块在恶劣条件下的长期可靠性，减少了意外故障的发生。

TRICONEX 3481

应用领域

TRICONEX 3481模拟量输出模块在需要高度安全和可靠的模拟量输出控制的工业应用中发挥着关键作用。

在石油和天然气行业，3481模块是紧急停车系统(ESD)和火气系统(FGS)的重要组成部分。它用于控制安全阀、紧急停机阀或消防系统中的调节阀，确保在紧急情况下能够精确、快速地将流程设备置于安全状态。

在化工和石化行业，TRICONEX 3481用于控制反应器、蒸馏塔或分离器中的关键调节阀和计量泵，实现对温度、压力、流量和液位的精确调节。其高可靠性确保了化学反应过程的稳定性和安全性，防止了危险物质的泄漏。

在电力生成领域，包括火力发电厂和核电站，3481模块应用于燃烧管理系统(BMS)和涡轮机控制系统。它控制燃料阀门、空气阻尼器或汽轮机调节阀，确保精确的燃烧控制和发电机组的稳定运行，以防止过热或超速等危险情况。

此外，TRICONEX 3481模块也广泛应用于水和废水处理、金属冶炼、纸浆和造纸以及其他任何需要高精度、高可靠性模拟量输出控制的工业过程，特别是那些涉及到高风险或对环境影响较大的应用。

相关产品

TRICONEX 3481模拟量输出模块是Triconex Trident安全仪表系统的重要组成部分，通常需要与其他核心模块和软件配套使用：

TRICONEX主处理器模块(MP Series):例如MP3101或MP3008，它们是Tricon系统的“大脑”，负责执行安全逻辑和输出控制指令给3481。

TRICONEX模拟量输入模块(Analog Input Modules):例如3700A或3703E，用于采集现场的模拟量信号，与3481构成闭环控制。

TRICONEX数字量输入/输出模块(Digital Input/Output Modules):例如3503E(DI)和3604E(DO)，处理开关量信号。

TRICONEX电源模块:例如8312，为整个Triconex系统包括3481提供稳定的直流电源。

TRICONEX I/O底板:3481模块安装在专用的I/O底板上，该底板提供电气连接和物理支撑。

TRICONEX TriStation软件:用于编程、配置、调试和诊断Triconex系统以及3481模块的工程工作站软件。

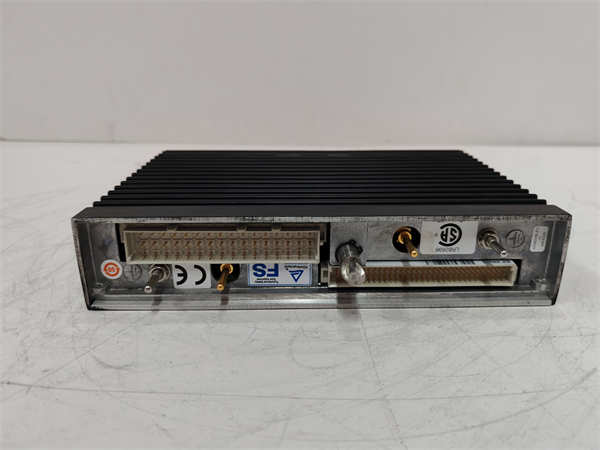

TRICONEX 3481

安装与维护

安装前准备：在安装TRICONEX 3481模拟量输出模块之前，请务必仔细阅读并理解Triconex Trident系统手册中提供的所有安全指南和安装说明。确保所有相关设备的电源已断开，并严格遵守静电释放(ESD)防护措施，以避免对敏感电子元件造成损坏。将3481模块轻轻地插入其专用的I/O底板的指定插槽中，直至完全就位并锁定。确保模块的连接器与底板的插槽对齐，避免强行插入。按照产品数据手册上的接线图，将现场执行器（例如控制阀）的信号线连接到3481模块对应底板上的输出端子，并确保正确的极性和回路供电连接。在通电前，务必仔细检查所有接线是否正确、牢固且符合安全回路设计规范。

维护建议：TRICONEX 3481模块设计用于实现极高的可靠性和最小化维护需求。日常维护主要集中在系统级的监控和预防性检查。通过Triconex TriStation软件，定期检查3481模块的诊断状态和输出回路的健康状况，以识别任何潜在的故障或异常。模块上的LED指示灯提供了直观的运行状态反馈，任何异常指示都应立即进行调查。由于3481支持在线热插拔，在需要更换故障模块时，可以在系统不中断运行的情况下进行操作，这极大地简化了维护流程，但仍需遵循Triconex的详细更换规程，以确保操作安全和系统完整性。定期检查机柜内部环境，确保散热良好，无灰尘堆积，并检查现场接线，确保其没有损坏或连接松动，尤其是输出回路的完整性。

产品保障

我们对TRICONEX 3481模拟量输出模块提供坚实的产品保障，以确保客户的投资得到充分保护。
