TRICONEX 3401 数字量输出模块 – 16点DO，TMR安全系统经典之选！

描述

TRICONEX 3401 是一款16点低密度数字量输出（DO）模块，专用于Triconex三模冗余（TMR）安全仪表系统（SIS）。2它以电子开关形式提供安全输出，专注于高可靠性和全方位故障诊断。它实时监测每通道的短路、断线及接地故障，是紧急停车系统（ESD）中驱动电磁阀和指示灯等中低功率负载的理想选择。通道数：16点；输出电压：24V DC；诊断覆盖：全面。是保障流程安全、简化维护的经典DO模块。

TRICONEX 3401 产品概述

TRICONEX 3401 模块是Triconex TMR（三模冗余）安全控制平台中一款成熟且广泛应用的数字量输出（DO）模块。4它提供16个独立的电子开关输出通道，相较于高密度的32点卡（如3351），它在中等规模的系统中更为常见，以其稳定可靠的设计和简洁的架构赢得用户的信赖。TRICONEX 3401 的核心任务是接收Tricon控制器经过严格三重表决确认的安全指令，并将其转化为现场执行机构所需的开关量信号。

这款模块最大的优势在于它对安全性和故障诊断毫不妥协的坚持。尽管只有16个点，但每个通道都具备实时诊断能力，可以精确监测输出回路的电气完整性，包括负载短路、断线以及接地故障。这种全方位的诊断功能，让潜在的安全隐患无所遁形，极大地提升了整个安全回路的故障容忍度（Fault Tolerance）。TRICONEX 3401 广泛应用于需要驱动中低功率负载的场合，如控制电磁阀（Solenoid Valves）的通断、操作指示灯或声光报警器等。对于追求稳定、成熟技术和易于维护的石油天然气、化工和电力客户来说，TRICONEX 3401 始终是其紧急停车系统（ESD）或燃烧管理系统（BMS）中不可或缺的基石。

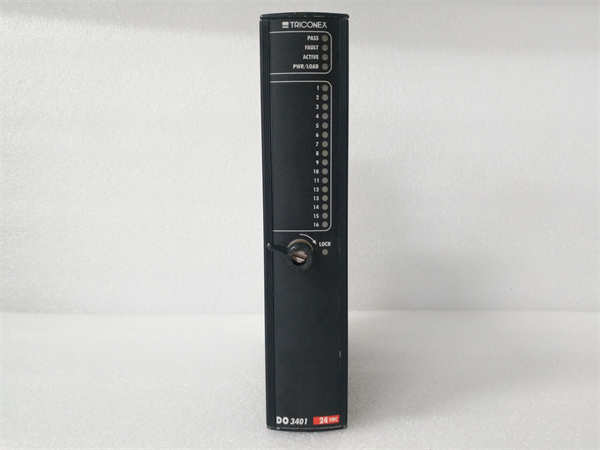

TRICONEX 3401

TRICONEX 3401 技术规格

核心特点和优势

TRICONEX 3401 在安全模块里属于那种“不多不少，刚刚好”的角色，它的价值在于在保证最高安全等级的同时，提供了成本效益和操作便利性。

TMR架构下的高可靠性执行： 所有的输出指令都源自Tricon三模冗余处理器2oo3三重表决后的结果。这确保了 TRICONEX 3401 执行的任何动作都是系统确认的安全指令，从而彻底避免了单点故障（Single Point of Failure）导致的误跳闸（Spurious Trip）。在高风险工况下，这种可靠性是无价的。

全面的输出回路诊断： 别看它是16点模块，它在安全诊断上可一点不含糊。TRICONEX 3401 能够实时监控每个输出回路的电流和电压，精确检测负载开路（断线）、负载短路以及接地等关键电气故障。5 这使得维护人员可以在不影响系统运行的情况下，提前发现并解决问题，极大地提升了系统的安全完整性等级（Safety Integrity Level, SIL）和故障容忍度。

高系统可用性和维护便捷性： TRICONEX 3401 支持**热插拔（Hot Swap）功能，可以在系统带电运行的状态下，进行故障模块的更换，无需停机。这对于需要24/7连续运行的工业流程而言，是保持最高系统可用性（System Availability）**的关键。同时，16点的设计使其与传统的接线端子板配合更加灵活，布线和维护都相对简单直观。

成本与性能的平衡： 对于点数需求适中的安全回路，选择 TRICONEX 3401 可以避免高密度模块带来的冗余点位和更高的采购成本，实现了安全性能和经济效益的最佳平衡。

English Technical Highlights:

The TRICONEX 3401 Digital Output Module serves as a dependable, 16-channel solution within the TMR SIS, striking an optimal balance between density and ease of maintenance. Its core strength is its adherence to the highest safety standards, guaranteeing output reliability through its integration with the TMR system’s 2-out-of-3 voting logic.

A defining feature of the TRICONEX 3401 is its full-channel diagnostics. It continuously monitors the output circuit for critical fault conditions, including open circuit, short circuit to power/ground, and overall electrical integrity. This advanced fault detection is pivotal for achieving high Safety Integrity Levels (SIL 3) by ensuring potential failures are identified before they lead to a dangerous situation. Utilizing solid-state electronic switches, the module provides fast response times crucial for Emergency Shutdown (ESD) applications. Furthermore, the Hot Swap capability of the TRICONEX 3401 allows for module replacement without interrupting system operation, significantly contributing to maximized system uptime and minimizing maintenance complexity in safety-critical environments.

应用领域

TRICONEX 3401 凭借其经典的设计和卓越的可靠性，广泛应用于对安全要求极高但 I/O 点数并非超大规模的工业控制场合。

中小型石油天然气设施： 在集气站、小型分离装置或管道加压泵站，TRICONEX 3401 被用于驱动各种小型电磁阀、泄压阀以及现场的声光报警器和指示灯。它提供了足够的输出点数来覆盖一个功能单元的安全联锁需求。

流程工业中的辅助安全回路： 在大型炼化厂或化工装置中，除了核心的ESD（紧急停车系统）回路，TRICONEX 3401 也常用于辅助安全控制，例如公用工程（Utilities）的安全联锁、压缩空气系统的控制或冷却水泵的紧急启停等。

水处理与环保设施： 在需要高度可靠的水处理和有毒气体排放控制系统中，TRICONEX 3401 用于控制关键的排放阀、通风系统和中和剂投加泵。它的高可靠性确保了环境法规的严格遵守和人员操作的安全。总而言之，只要是 Triconex 系统需要执行可靠的开关量动作，且单个模块16个点能够满足需求的地方，TRICONEX 3401 都是一个非常成熟且值得信赖的选择。

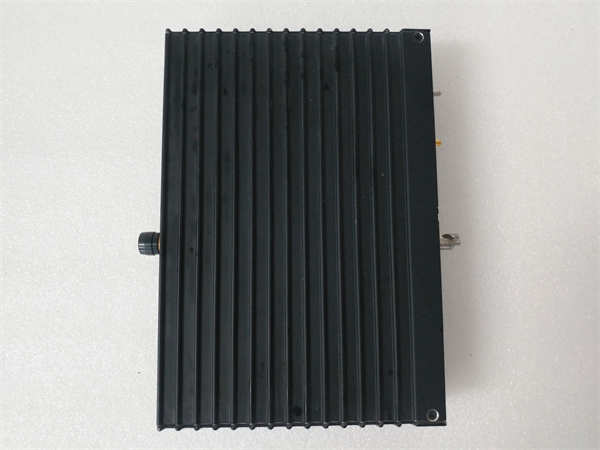

TRICONEX 3401

相关产品

TRICONEX 3401 是16点数字量输出卡，它的相关联型号包括同一系列中的不同类型I/O模块和其高密度版本：

TRICONEX 3351：高密度的32点数字量输出模块，与 3401 功能相似，但点数多一倍，适用于大型或空间受限的项目。

TRICONEX 3301：安全继电器输出模块，提供16点继电器输出，与 3401 的电子开关输出互补，用于驱动需要电气隔离或更高电流的负载。

TRICONEX 3009：系统的主处理器模块（MPM），是发送安全指令给 3401 的“决策中心”。

TRICONEX 3501E：数字量输入（DI）模块，采集现场开关信号，是安全系统的“输入端”，与 3401 形成完整的安全回路。

TRICONEX 3601E：模拟量输入（AI）模块，采集连续变量，其超限值也是触发 3401 安全输出的关键条件。

TRICONEX 3805E：模拟量输出（AO）模块，用于调节执行机构，在控制功能上与 3401 的开关量输出形成配合。

TRICONEX 9562-110：Triconex专用的端子板（Terminal Panel），用于连接现场信号线到 3401 模块，是简化布线的关键附件。

安装与维护

安装前准备:在安装 TRICONEX 3401 模块时，必须严格遵循静电释放（ESD）程序，并佩戴防静电手环。在操作之前，必须确保Tricon机箱电源处于安全隔离或维护状态。安装 TRICONEX 3401 时，需要平稳、垂直地将其插入Tricon机箱的指定I/O槽位，直至听到锁定到位。现场接线必须通过相应的端子板进行，务必仔细核对接线图，确保输出负载的电压和电流符合 TRICONEX 3401 的规格，避免超载运行导致模块损坏或安全功能失效。

维护建议: TRICONEX 3401 的维护工作量非常低，主要依赖其强大的在线诊断功能。应定期通过Triconex的诊断软件检查模块的状态灯和诊断报告。任何“Field Fault”指示都意味着输出回路可能存在断线、短路或接地故障，应立即根据诊断信息进行现场排查。
