TRICONEX 3301 安全继电器模块 – TMR系统核心备件，保障ESD系统稳定！

描述

TRICONEX 3301 是一款高密度的安全继电器输出模块，专用于Triconex三模冗余（TMR）安全仪表系统（SIS）。它提供16个继电器输出点，具备故障诊断和冗余设计，确保在紧急情况下可靠执行安全动作。其核心价值在于实现安全回路的隔离与动作执行，是紧急停车系统（ESD）和燃烧管理系统（BMS）的关键执行组件。通道数：16点；隔离类型：通道间隔离；输出电流：每点最大2A。超高可靠性设计，是保障人身和设备安全的最后一道防线。

TRICONEX 3301 产品概述

TRICONEX 3301 模块是Triconex高可靠性安全控制系统中的一款至关重要的安全继电器输出（RO）模块。在安全仪表系统（SIS）领域，Triconex以其标志性的三模冗余（TMR）技术闻名于世，而TRICONEX 3301 模块正是这一架构中连接“安全大脑”与“现场执行机构”的关键桥梁。它的主要功能是接收Tricon控制器经过三重表决确认的安全指令，然后通过继电器触点形式，安全可靠地驱动现场的电磁阀、断路器、报警器等最终控制元件。

这款模块通常配置16个独立的输出通道，每个通道都具备电气隔离能力，以确保即使现场发生严重的电气故障，也不会影响到其他通道或Tricon系统的核心安全运行。TRICONEX 3301 的设计哲学是**故障安全（Fail-Safe）和高可用性（High Availability）**的完美结合，其内置的诊断功能可以实时监测继电器线圈、现场接线状态甚至负载情况，一旦发现潜在故障，立即通过Tricon控制器发出警报，甚至在不影响安全功能的前提下允许在线更换（Hot Swap）。因此，无论是在石油天然气、炼化、电力还是高风险的精细化工行业，TRICONEX 3301 都被视为紧急停车系统（ESD）、火气系统（F&G）以及燃烧管理系统（BMS）中不可或缺的安全执行单元。

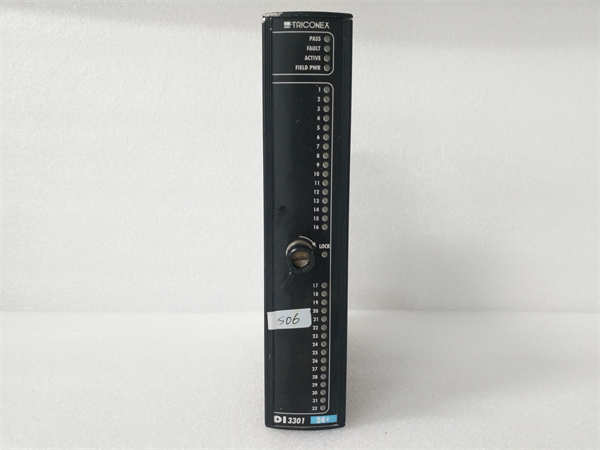

TRICONEX 3301

TRICONEX 3301 技术规格

核心特点和优势

搞安全的都知道，安全系统不谈“性能”，只谈**“可靠性”**。TRICONEX 3301 的价值，就在于它那套武装到牙齿的可靠性设计。

TMR架构下的终极保障： 虽然TRICONEX 3301 本身是单块模块，但它工作在Tricon三模冗余 (Triple Modular Redundancy, TMR) 的控制系统之下。它的输入信号是经过三个独立通道（Channel A, B, C）处理器的三重表决确认的，这从根本上排除了单点故障（Single Point of Failure）导致误动作或拒动作的可能性。当安全指令到达TRICONEX 3301 时，它执行的动作已经是经过了系统最高等级的可靠性验证。

全方位的在线故障诊断： 这模块不是一个简单的继电器开关。它集成了先进的诊断电路，可以实时监测输出通道的状态，包括继电器触点状态反馈、线圈电流监测以及现场负载的通断状态（如断线、短路）。这种主动诊断能力，让维护人员能在故障发生之前就被预警，将潜在的安全风险扼杀在摇篮里。这种高规格的故障容错能力是普通PLC无法企及的。

真正的故障安全设计（Fail-Safe）： TRICONEX 3301 的设计严格遵循安全标准 IEC 61508，达到了安全完整性等级（Safety Integrity Level, SIL）的最高要求。当模块检测到自身故障或系统异常时，它的预设行为是进入安全状态，即断开输出，确保被控设备停止运行，不会因为控制系统故障而导致危险发生。这种故障安全设计，是其作为紧急停车系统（ESD）关键组件的核心竞争力。

高密度与热插拔能力： 单块TRICONEX 3301 提供16个输出点，有效地节省了机柜空间和布线成本。更重要的是，它支持热插拔（Hot Swapping）功能。这意味着在不中断Tricon系统正常运行和控制的前提下，可以对故障模块进行更换，极大提升了系统的可维护性和运行时间（Uptime）。

English Technical Highlights:

The TRICONEX 3301 Relay Output Module is a critical component within the Tricon Triple Modular Redundancy (TMR) Safety Instrumented System (SIS). Its value proposition is founded on unparalleled reliability, essential for executing Emergency Shutdown (ESD) and Fire & Gas (F&G) commands. The TRICONEX 3301 operates under the validated TMR architecture, ensuring that output commands are executed only after a stringent two-out-of-three voting process, effectively eliminating nuisance trips and safeguarding against single point failures.

A key feature is its comprehensive on-line diagnostics. The module constantly monitors its own health, including relay coil integrity and field wiring status (open/short circuit detection). This proactive fault detection is crucial for predictive maintenance, allowing users to address issues before they compromise safety. Engineered to meet the highest safety integrity level (SIL 3) requirements, the TRICONEX 3301 adheres to a strict Fail-Safe philosophy, defaulting to a safe, de-energized state upon internal fault detection. Furthermore, its high-density, 16-channel design and Hot Swap capability translate directly into reduced cabinet footprint and superior system availability, making the TRICONEX 3301 the gold standard for safety-critical execution.

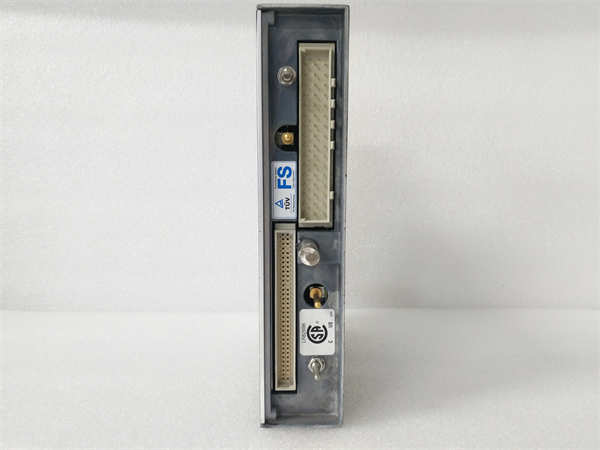

TRICONEX 3301

应用领域

作为安全系统的核心执行模块，TRICONEX 3301 的应用领域总是集中在那些高风险、高价值的工业流程中。

石油天然气（上游/下游）： 在炼油厂、石化联合装置以及海上钻井平台，TRICONEX 3301 是紧急停车系统（ESD）的“铁卫”。它负责驱动关键的切断阀（Shutoff Valves），一旦检测到压力、温度或液位超限等危险工况，立即执行安全停车操作，防止爆炸、火灾或有毒物质泄漏。在油气运输管线，它也用于压缩机站的紧急停机控制。

电力行业（火电/核电）： 在发电厂中，TRICONEX 3301 是燃烧管理系统（BMS）的重要组成部分。它精确控制燃料阀门、点火系统和风机联锁，防止锅炉熄火或爆燃事故。在核电站，它参与核心反应堆的安全保护系统，对确保核安全至关重要，是保障电厂长期稳定运行的关键环节。

精细化工和制药： 这些行业涉及许多高毒性、高反应活性的化学品。TRICONEX 3301 被用于反应过程中的连锁保护，如紧急冷却、反应抑制剂投加等。一旦关键参数失控，它能迅速将流程带入安全状态，防止危险反应失控，确保操作人员和环境的安全。简而言之，所有需要达到 SIL 3 级别的安全联锁和保护的工业现场，都离不开 TRICONEX 3301 这样的高可靠性安全继电器模块。

相关产品

TRICONEX 3301 作为输出模块，在Tricon系统中有许多紧密配套或相关的兄弟型号：

TRICONEX 3009：Triconex系统的主控制器模块（Main Processor Module），负责执行安全逻辑和三重表决，是发出指令给 3301 的“大脑”。

TRICONEX 3501E：数字量输入（DI）模块，负责采集现场的开关信号，如紧急按钮、限位开关等，是安全系统的“眼睛”，其输入信号经过表决后，才由 3301 执行输出。

TRICONEX 3601E：模拟量输入（AI）模块，用于采集温度、压力、流量等连续变量，这些数据也是触发安全联锁逻辑的关键数据源。

TRICONEX 3700A：通信模块，负责Tricon系统与其他DCS或上位机（HMI）进行安全数据的交换和报告。

TRICONEX 3401：数字量输出（DO）模块，通常是电子开关输出（而非继电器），与 3301 形成互补，适用于不同的现场执行要求。

TRICONEX 3805E：模拟量输出（AO）模块，用于调节执行机构，与 3301 的开关量输出形成配套。

TRICONEX 3381：可能是一款高电流继电器输出模块，用于驱动更大功率的现场设备，是 3301 的高功率版本。

安装与维护

安装前准备:安装 TRICONEX 3301 模块前，首要任务是确保Tricon机箱电源已安全隔离或处于维护旁路模式。在Triconex系统中，虽然支持热插拔，但建议在进行任何模块操作时，先确认系统处于安全状态且有授权。确认背板（Chassis）卡槽无异物、清洁干燥，并检查安装螺丝和导轨是否完好。TRICONEX 3301 必须安装在指定的安全I/O插槽中，确保它与相应的端子板（Terminal Panel）连接正确，所有现场接线应预先通过端子板接入，并仔细核对线号，避免误接导致安全回路失效。

维护建议:针对 TRICONEX 3301 的维护，核心是定期检查诊断状态和继电器触点寿命。通过Triconex的系统诊断软件（如TriStation），应定期查看 3301 模块的运行状态和故障计数器，任何“Internal Fault”或“Field Fault”的指示灯亮起都应立即处理。
