TRICONEX 3201 通信模块 CM：安全系统对外窗口，保障数据零丢失！

描述

TRICONEX 3201 (CM3201) 是Triconex Trident/Tricon安全仪表系统（SIS）中的核心通信模块。它作为主处理器（MP）的单对单接口，实现与DCS、上位机或开放网络的可靠通信。模块提供双冗余以太网端口和三路RS-232/RS-485串行端口，支持Modbus TCP/IP、TSAA等多种协议，实现故障容错通信。其额定输入电压为 24 V DC，数据传输速率高达 460.8 kbps，是保障油气、石化和电力等关键工业过程安全联动的关键“枢纽”。

TRICONEX 3201 产品概述

TRICONEX 3201，通常标识为CM 3201，是施耐德电气旗下Triconex（原Invensys ICS Triplex）公司专为高完整性安全仪表系统（SIS）设计的一款关键通信模块。7它在Tricon/Trident故障容错控制平台中扮演着至关重要的“外交官”角色。作为主处理器（MP）的单对单通信接口，TRICONEX 3201 使得三重冗余 (TMR) 架构的安全系统能够可靠地与外部世界，如分布式控制系统 (DCS)、操作员站、历史数据库或开放网络进行数据交换。

这款通信模块的价值在于，它将Triconex引以为傲的“不间断运行”理念延伸到了数据通信层面。它支持双模块冗余配置，确保即使一个通信模块发生故障，也不会中断关键数据的传输。每个 TRICONEX 3201 都具备强大的连接能力，同时提供串行和网络接口，并支持Modbus RTU/ASCII/TCP/IP、TSAA、TriStation等多种通信协议。这使得它能够无缝集成到复杂的工业控制网络中。在诸如紧急停车系统 (ESD)、火气监测系统 (F&G) 和高完整性过程控制 (HIPS) 等应用中，TRICONEX 3201 的稳定性和高吞吐量是确保现场信息实时、准确送达的关键，是系统安全保护层的核心信息通道。

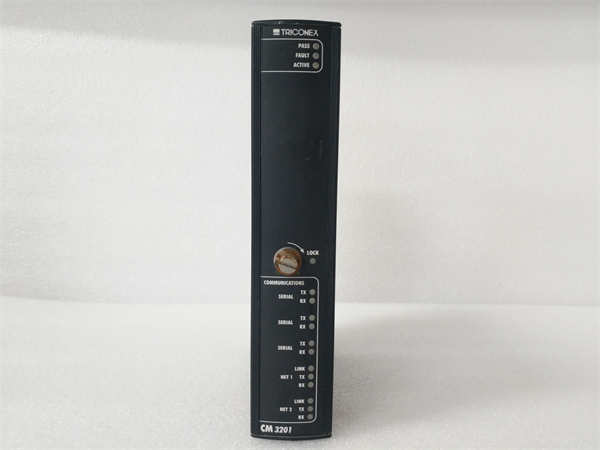

TRICONEX 3201

TRICONEX 3201 技术规格

主要特点和优势

TRICONEX 3201 通信模块的特点，就是围绕**“安全”和“连接”**这两个核心来打造的。这模块的厉害之处，在于它把Triconex安全系统的优势，平滑地延伸到了通信环节，彻底消除了数据传输中的单点故障 (Single Point of Failure)。

1. 极致的通信冗余与高可靠性：

这款模块完美融入了Triconex系统的故障容错架构。首先，一个Tricon控制器可以安装多达两个 TRICONEX 3201 模块，以实现完全冗余的通信链路，即使其中一个模块或通信路径发生故障，数据传输也不会中断。这种热插拔 (Hot-Swappable) 能力，允许在不影响系统运行的前提下进行模块更换和维护，极大地提升了系统可用性 (System Availability)。8它确保了安全联锁状态和关键过程变量能够持续、可靠地汇报给操作员和上层系统。

2. 强大的协议兼容性和网络灵活性：

TRICONEX 3201 提供了三路光隔离的RS-232/RS-485串行端口和两个以太网端口（10M和100M），提供了极大的连接灵活性。9它广泛支持工业控制领域的主流协议，包括Modbus (RTU/ASCII) 串行协议，以及Modbus TCP/IP、Triconex安全应用协议 (TSAA)、Peer-to-Peer (P2P) 通信等。这种多协议支持能力，使得TRICONEX 3201 能轻松地与各种品牌的DCS、PLC、人机界面 (HMI) 和数据采集系统 (SCADA) 进行高速、可靠的互联互通，满足复杂的集成需求。此外，它还支持简单网络时间协议 (SNTP) 进行时间同步，确保所有事件序列 (Sequence of Events, SOE) 数据的精确时间戳。10

3. 专为安全系统优化的性能：

作为安全通信的专用模块，TRICONEX 3201 的设计目标是低延迟和高吞吐量。它能够达到11$460.8\ kbps$的骨干网聚合数据速率，保证了在紧急情况下，大量诊断和状态数据能够被快速传输。12它的设计经过严格的安全认证，符合IEC 61508等国际功能安全标准的要求，这意味着它不仅能传递数据，更能以安全完整性等级 (Safety Integrity Level, SIL) 认证的可靠性来传递数据，这是普通PLC通信模块望尘莫及的。

English Content: Core Features and Advantages

The TRICONEX 3201 Communication Module (CM) is engineered as a vital link in the Triconex Triple Modular Redundant (TMR) safety system architecture, specializing in fault-tolerant communication. Its paramount feature is the inherent redundancy capability, allowing for dual 3201 modules to operate in parallel, guaranteeing that critical data transfer to external systems—such as Distributed Control Systems (DCS) and SCADA—remains uninterrupted even during a module failure or maintenance procedure.13 This is achieved through its hot-swappable design, maximizing system uptime and availability.

Connectivity is another major strength of the TRICONEX 3201. Each module is equipped with three optically isolated RS-232/RS-485 serial ports and two dedicated Ethernet ports (10/100 Mbps), providing extensive interface flexibility.14 It supports a comprehensive suite of industrial protocols, including Modbus TCP/IP, Modbus RTU, and the secure Triconex Safety Application Access (TSAA) protocol, ensuring seamless interoperability across heterogeneous control networks.15 This high-speed capability, boasting an aggregate data rate of up to 16$460.8\ kbps$, is specifically optimized for low-latency transmission of crucial Sequence of Events (SOE) and diagnostic data, which is essential for post-event analysis and regulatory compliance.17 The TRICONEX 3201 elevates the system’s communication reliability to the highest levels required by international functional safety standards like IEC 61508.

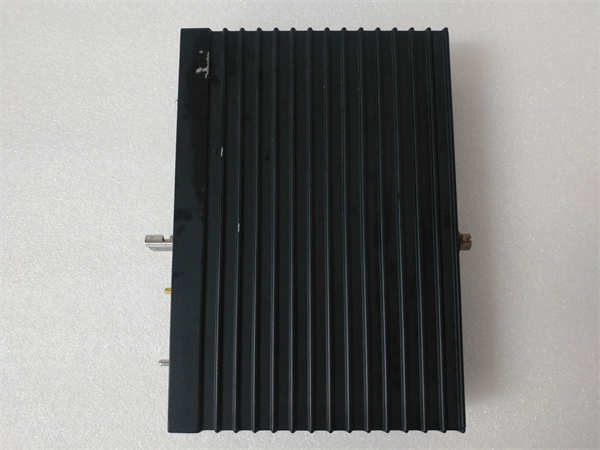

TRICONEX 3201

应用领域

TRICONEX 3201 通信模块的应用领域，直指那些对安全性和连续性有着“零容忍”要求的关键工业流程。只要是采用Triconex TMR系统的地方，3201 模块就是不可或缺的信息中枢。

石油与天然气： 在海上平台、陆地油气处理厂、管道传输系统和液化天然气 (LNG) 设施中，TRICONEX 3201 被广泛应用于紧急停车系统 (ESD) 和火气系统 (F&G) 中。它负责将ESD控制器的状态、报警和事件日志实时、可靠地传输给DCS或企业信息系统，确保在发生超压、超温或泄漏等紧急情况时，操作员能够准确掌握现场情况并进行保护性操作。其冗余通信机制是防止信息延迟或丢失的关键屏障。

电力行业： 在核电站、火力发电厂的关键机组，特别是汽轮机和锅炉的保护系统，以及发电机组的励磁控制和燃机燃烧控制系统中，TRICONEX 3201 扮演着核心通信角色。它负责将关键的联锁信号和保护动作信息高速传输给上层监测系统，确保机组在异常工况下能安全、有序地退出运行，避免灾难性设备损坏。

石化和化工： 在高危化学反应和复杂精炼过程中，TRICONEX 3201 用于连接高完整性过程保护系统 (HIPS) 和基础过程控制系统 (BPCS)。它确保了安全联锁回路的隔离和保护数据的无缝共享，使得安全系统能独立执行保护功能的同时，又不会成为信息孤岛。TRICONEX 3201 通过支持Peer-to-Peer通信，甚至能实现Tricon控制器之间的跨系统安全数据交换，提高了整个厂区的安全协同能力。

相关产品

TRICONEX 3201 作为通信模块，是Triconex TMR平台的一部分，与之配套和相关联的产品主要有：

TRICONEX 3008：Triconex Tricon V10/V11系列的主处理器 (MP) 模块，3201 模块直接与它进行一对一的通信连接。

TRICONEX 3101：Triconex Trident v2/v3系列的主处理器 (MP) 模块，同样需要 3201 模块来扩展其通信能力。

TRICONEX 3700A/3703E：模拟量输入 (AI) 模块，负责采集现场的压力、温度等关键过程值。3201 负责将这些TMR采集到的数据打包转发出去。

TRICONEX 3604E/3625：数字量输出 (DO) 模块，负责执行紧急停车的动作，如关闭阀门。3201 则将这些动作执行的状态反馈给外部系统。

TRICONEX 4351B：高密度机箱底板，TRICONEX 3201 模块通常安装于此底板上的指定CM插槽中。

安装与维护

安装前准备:在安装 TRICONEX 3201 通信模块前，必须严格遵守Triconex系统的安装规范和ESD防静电措施。首先，确保系统处于安全状态或已断电，并在主处理器 (MP) 模块上进行相应的配置准备。TRICONEX 3201 模块需安装在指定的CM底板插槽中，安装到位后，应仔细检查其与底板连接器的物理接触是否牢固，以及外壳指示灯是否处于正确状态。由于3201 模块支持热插拔，但为确保通信参数无误和网络地址冲突，强烈建议在将模块完全投入使用前，通过TriStation 1131或其他工程软件进行全面的配置核对和通信回路测试。

维护建议: TRICONEX 3201 作为高可靠性模块，日常维护主要集中在通信状态和环境条件检查上。应定期通过系统诊断界面监测 3201 的通信状态指示灯，确保冗余链路（如果配置了双CM）均处于健康状态。
