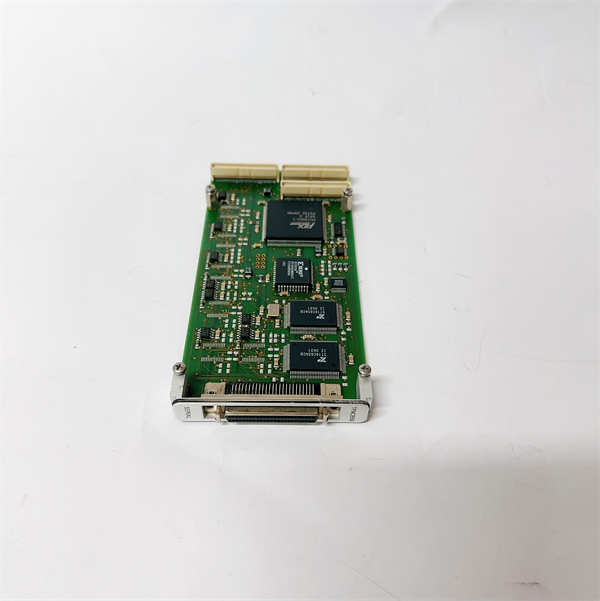

TPMC866-11 TEWS PMC (PCI Mezzanine Card) 串行通信控制器模块

描述

TEWS Technologies TPMC866-11是一款高性能的PMC(PCI Mezzanine Card)模块，集成了高速、多通道的串行通信接口。该模块设计用于各种嵌入式系统和工业应用，提供灵活且可靠的数据传输解决方案。TPMC866-11模块通常配备多个独立可配置的串行通道，支持多种标准（如RS232、RS422、RS485），使其能够与不同类型的外部设备进行通信，包括传感器、执行器、数据采集系统、工业控制设备等。

作为一款PMC模块，TPMC866-11继承了PMC标准的优势，包括紧凑的尺寸、高速的PCI总线接口以及灵活的I/O扩展能力。它通常搭载高性能的UARTs(Universal Asynchronous Receiver/Transmitters)或串行控制器，以确保高数据吞吐量和低延迟。该模块广泛应用于工业自动化、测试与测量、航空航天、医疗设备以及其他需要可靠串行通信的嵌入式和实时系统。其坚固的设计和宽泛的工作温度范围使其能够在严苛的环境中稳定运行。

技术规格

产品型号:TPMC866-11

制造商:TEWS Technologies

产品类型:PMC(PCI Mezzanine Card)串行通信控制器模块

接口:PCI Local Bus(PMC 2.3或兼容标准)

串行通道数:4个独立通道

串行标准支持:RS232(TTL/CMOS电平)，可选RS422/RS485(通过子卡或配置)

数据传输速率:最高可达10 Mbit/s(取决于模式和配置)

FIFO大小:128 Byte Transmit/Receive FIFO per channel(典型值)

中断支持:中断共享，中断请求线

可编程模式:异步、同步、多协议支持(取决于具体版本和驱动)

I/O连接器:通常通过前置I/O连接器引出(例如DB25或高密度连接器)

板载内存:少量用于控制逻辑

驱动支持:Linux,Windows,VxWorks,QNX等(具体驱动和OS支持需查阅TEWS文档)

电源供应:通过PMC插槽从载板获取(3.3V,5V)

功耗:较低(典型值约3W)

工作温度范围:0°C至+70°C(标准)

存储温度范围:-40°C至+85°C

湿度:10%至90%(非冷凝)

尺寸:标准PMC尺寸(149 mm x 74 mm)

认证:CE,符合RoHS指令

主要特点和优势

TEWS Technologies TPMC866-11 PMC串行通信模块以其高性能和多功能性在嵌入式和工业应用中提供了显著优势。其最突出的特点是提供了4个独立可配置的串行通道，每个通道都能支持灵活的数据传输模式，并且通常可通过子卡或配置支持RS232、RS422和RS485等多种物理层标准，这使得它能够与各种不同类型的外部设备进行通信，极大地提高了系统集成的灵活性。

该模块采用高速PCI总线接口，确保了在数据传输过程中具有高带宽和低延迟，这对于需要实时通信和快速数据处理的应用至关重要。每个通道通常配备大容量的FIFO（例如128字节的发送/接收FIFO），有效减少了CPU的干预，从而提高了数据吞吐量和系统效率。TPMC866-11还支持多种操作系统驱动程序，包括Linux、Windows和实时操作系统（如VxWorks、QNX），简化了软件开发和系统部署。其紧凑的PMC尺寸使其能够轻松集成到各种载板和嵌入式系统中。加之其坚固的工业级设计和宽泛的工作温度范围，TPMC866-11能够在严苛的工业环境中提供长期稳定的可靠运行。

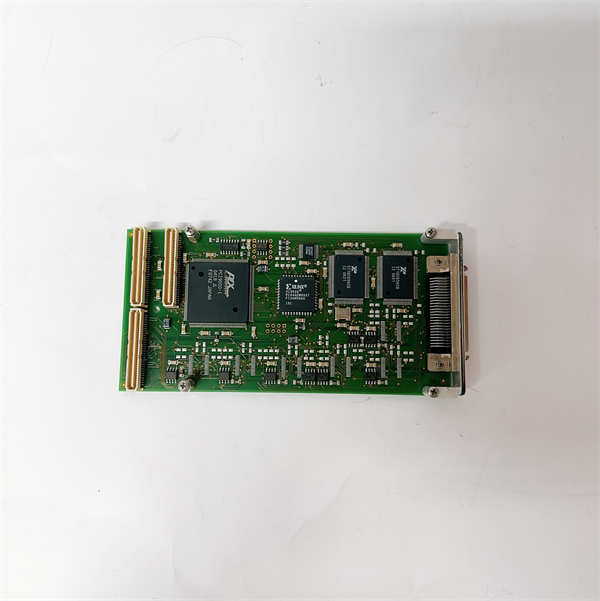

TPMC866-11 TEWS

应用领域

TEWS Technologies TPMC866-11 PMC串行通信模块广泛应用于各种需要可靠、高性能串行通信的嵌入式和工业系统。其主要应用领域包括：

工业自动化：在工厂自动化、过程控制、机器人控制和运动控制系统中，用于PLC、HMI、传感器、变频器和执行器之间的通信。

测试与测量设备：在数据采集系统、实验室仪器和自动化测试设备中，用于与各种测试仪表和传感器进行数据交换。

航空航天与国防：在飞行模拟器、地面支持设备、嵌入式控制系统和军事应用中，用于与各种机载或地面设备进行数据通信。

医疗设备：在诊断设备、监护仪和医疗成像系统中，用于设备之间的通信和数据传输。

交通运输：在铁路信号系统、车载信息娱乐系统和智能交通系统中，用于设备间的数据交换和控制。

能源管理：在电力系统、智能电网和可再生能源设备中，用于与RTU、电表和控制单元进行通信。

智能制造：在工业4.0和物联网(IoT)边缘计算应用中，作为传感器数据聚合和协议转换的关键组件。

相关产品

与TEWS Technologies TPMC866-11 PMC串行通信模块相关联的产品主要包括PMC载板、其他TEWS PMC模块以及配套的软件和附件。

PMC载板(PMC Carrier Boards)：例如VMEbus、CompactPCI、VPX或PCIe架构的载板，TPMC866-11需要安装在这些载板上才能工作。

TEWS Technologies其他PMC串行通信模块：TEWS提供一系列具有不同通道数、接口类型和功能的串行模块，如支持同步通信、CAN总线等。

TEWS Technologies TPMC86X系列的其他变体：例如TMPC866的其他型号，可能在通道隔离、电平转换或接口类型上有所不同。

TEWS Technologies I/O电缆和连接器：用于将TPMC866-11的前置I/O连接器引出到外部设备的电缆和适配器。

PMC参考手册和机械附件：PMC模块安装所需的螺丝、垫片等。

操作系统驱动程序和API库：TEWS通常会提供针对不同操作系统的软件支持包，方便用户集成和开发应用程序。

安装与维护

安装前准备：

在安装TEWS Technologies TPMC866-11模块之前，务必确保主机系统（即PMC载板所在的系统）已完全断电，并已采取所有必要的防静电措施，以防止静电放电(ESD)损坏模块。请仔细阅读TPMC866-11模块随附的安装手册和PMC载板的文档，了解详细的安装步骤、兼容性要求和环境规范。确认PMC插槽清洁无尘。将模块对准PMC插槽，平稳地插入，并用固定螺钉将其牢固地固定在载板上。正确连接串行I/O电缆，确保连接牢固且符合相应的串行标准（RS232、RS422或RS485）。

维护建议：

为了确保TEWS Technologies TPMC866-11模块的长期稳定运行，建议定期进行以下维护：

目视检查：定期检查模块外观，确保没有灰尘堆积、连接器松动、物理损坏或过热迹象。

环境控制：确保模块所在系统和机柜的环境符合TEWS的技术规格，避免过高温度、湿度和灰尘，保持良好的通风散热。

驱动程序和固件更新：根据TEWS的建议，定期检查并更新模块的驱动程序和（如果适用）板载固件至最新版本，以获取性能改进、新功能支持和错误修复。

串行通信测试：定期对串行通信链路进行功能测试，验证数据传输的完整性和可靠性。可以使用环回测试或诊断工具来检查通道功能。

清洁：根据需要使用专业的电子设备清洁剂和无绒布清洁模块表面和连接器，但避免使用腐蚀性液体。

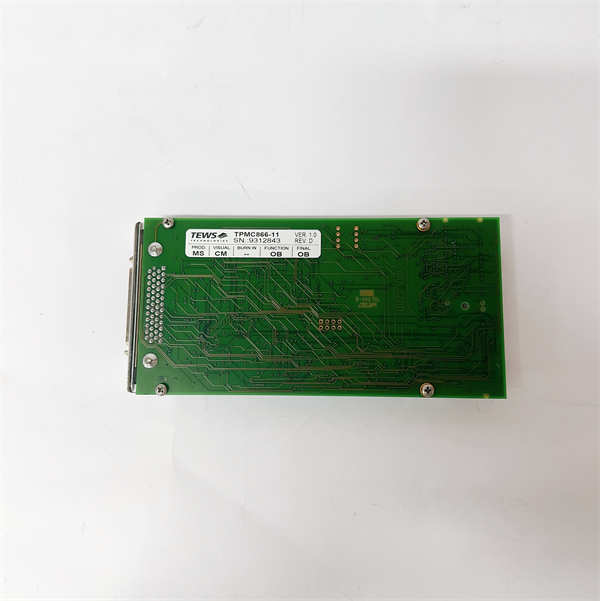

TPMC866-11 TEWS

产品保障

TEWS Technologies对其TPMC866-11产品提供全面的质量保障，体现了对产品性能和可靠性的坚定承诺。
