TOYOPUC PC2 TPC-2816 CPU模块 – 工业自动化“老兵”，稳定可靠！

描述

TOYOPUC PC2 TPC-2816 是一款来自JTEKT公司的可编程控制器 (PLC) CPU模块，属于经典的TOYOPUC PC2系列。它采用存储程序控制方式，具备12K字的程序容量，并支持CMOS-RAM和Flash ROM存储。该模块专为工业环境设计，具有出色的耐振动、耐冲击和抗电磁干扰能力。它以其可靠性和稳定性，在许多老旧的工业自动化系统中扮演着核心角色。作为一款已停产的经典型号，TPC-2816在系统维护和备件更换中尤其重要。

TPC-2816 产品概述

在工业自动化领域，TOYOPUC PC2 TPC-2816 就像一个值得信赖的“老兵”，虽然已经停产多年，但仍在许多关键的生产线上默默工作。它不是一个普通的CPU，而是JTEKT (原丰田工机) 公司TOYOPUC PC2系列可编程控制器的核心处理单元。它的任务是执行用户编写的控制程序，管理输入/输出 (I/O) 信号，从而实现对生产设备的自动化控制。

这款CPU模块的设计理念就是“坚固耐用”。它采用了坚实的工业级外壳，并符合IEC 60069-2-6等多种工业标准，使其能够抵御振动、冲击和电磁干扰，在严苛的工厂环境中稳定运行。TPC-2816支持存储程序方式和周期性循环操作，确保了控制逻辑的确定性和实时性。

作为TOYOPUC PC2系列的核心，TPC-2816与该系列的各种I/O模块、通信模块协同工作，共同构建了一个完整的自动化控制系统。尽管它已被更新的PLC系列所取代，但其在老旧系统中的重要性不言而喻。对于那些依赖TOYOPUC PC2系统的工厂来说，TPC-2816的备件供应，是保障生产连续性和维护系统稳定性的关键。

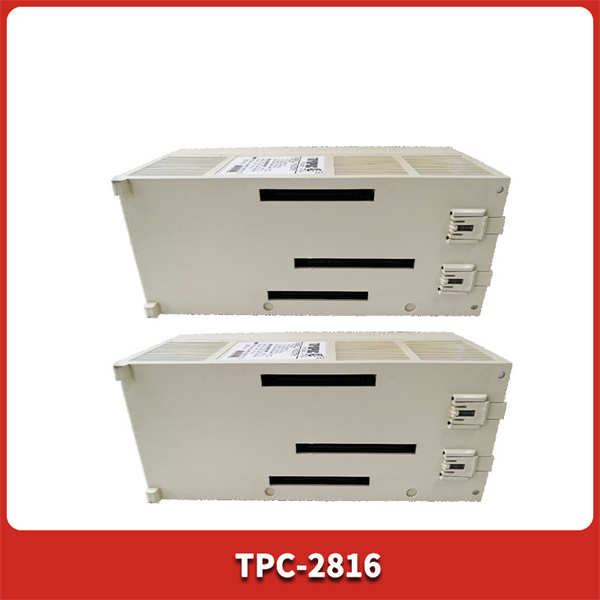

TOYOPUC PC2 TPC-2816

TPC-2816 技术规格

主要特点和优势

TOYOPUC PC2 TPC-2816 之所以能够服役多年，得益于其几个核心特点。

首先是它的坚固耐用和高可靠性。它不仅能够承受工业现场常见的振动和冲击，还具备出色的抗电磁干扰能力，符合IEC 61000系列标准，能够有效抵御静电放电和射频电磁场干扰。这种“硬核”设计确保了其在恶劣环境中，如汽车制造、机床控制等领域，能够持续、稳定地工作。

其次，TPC-2816提供了足够的处理能力和I/O点数。尽管扫描速度在今天看来不算顶尖，但对于许多中等规模的自动化应用来说，9.5 ms的扫描周期完全能够满足需求。它支持多达128个外部I/O点和2048个内部I/O点，为工程师提供了足够的灵活性来控制复杂的设备。

此外，TPC-2816的内存设计也考虑了可靠性。它采用CMOS-RAM和Flash ROM双重存储，既能保证程序运行速度，又能确保程序在断电时不会丢失。这对于防止意外停机和保障生产安全至关重要。

The TOYOPUC PC2 TPC-2816 is a robust and reliable CPU module from JTEKT Corporation’s TOYOPUC PC2 series of programmable logic controllers. Designed for industrial use, this module is built to withstand harsh environments with excellent resistance to vibration, shock, and electromagnetic interference, meeting standards like IEC 60069-2-6 and EN 60068-2-29. Its key features include a 12K-word program capacity and dual memory storage (CMOS-RAM and Flash ROM) for data integrity. The TPC-2816 operates on a 24 VDC power supply and manages a substantial number of I/O points—up to 128 external and 2048 internal—making it suitable for a wide range of medium-scale automation tasks. Despite being a discontinued product, its dependable performance and durability make it a critical component for maintaining and servicing legacy systems in industries such as automotive manufacturing and machinery control.

应用领域

由于TOYOPUC PC2 TPC-2816的坚固性和稳定性，它的主要应用领域集中在需要可靠自动化控制的重工业和制造业。

汽车制造：在汽车生产线的焊装、涂装和总装车间，TPC-2816用于控制各种机器人、夹具和传送带，确保生产过程的精确和高效。

机床控制：JTEKT作为一家知名的机床制造商，TPC-2816被广泛应用于其各种数控机床，如加工中心和磨床，控制刀具运动和工件加工流程。

一般工业自动化：在钢铁、化工、食品饮料等行业，任何需要可靠PLC进行逻辑控制、顺序控制和数据采集的场合，都可能见到TPC-2816的身影。

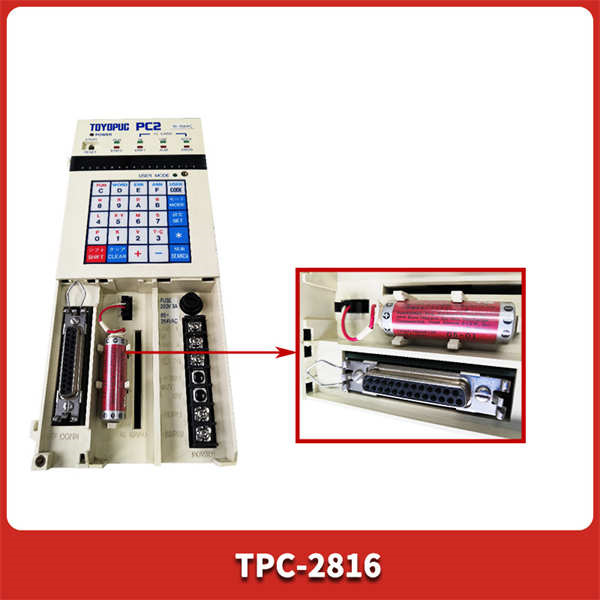

TOYOPUC PC2 TPC-2816

相关产品

TPC-2816是一个CPU模块，它需要与TOYOPUC PC2系列的其他模块协同工作。以下是一些与其相关的核心产品：

I/O模块：如TPK-2614 (IN-21) 输入模块和TPK-2616 (OUT-21) 输出模块，这些模块负责连接现场的传感器和执行器。

S-BUS主站/远程从站模块：如TAU-6098 (S-BUS Master) 和TAU-6102 (RMT-S Remote Slave)，用于构建分布式I/O系统，扩展控制范围。

编程软件：如PCwin，用于编写、调试和监控TPC-2816上的程序。

电源模块：为CPU和I/O模块提供稳定的电源。

安装与维护

安装前准备: 安装TOYOPUC PC2 TPC-2816时，确保机箱已断电，并佩戴防静电手套。将模块对准基板插槽，平稳推入直到锁定。接线时，严格按照官方手册的接线图进行，确保电源线和通信线连接正确、牢固。

维护建议: TPC-2816的维护主要是通过其LED指示灯和编程软件进行状态监控。如果指示灯显示故障，应利用PCwin软件进行详细诊断。由于该模块已停产，备件更换是主要维护方式。更换时，务必使用同型号的原厂备件，并遵循官方的更换流程。任何维护操作都应由经过培训的专业人员执行。
