TOSHIBA TCPSV | 汽轮机控制系统伺服阀驱动模块 | 高可靠性替换与功能验证方案

描述

关键技术规格

• 产品型号: TCPSV
• 制造商: Toshiba Energy Systems & Solutions Corporation
• 所属系统: TOSMAPS（Toshiba Steam Turbine Modular Automatic Protection & Control System）汽轮机数字电液控制系统（DEH）
• 输出类型: 模拟电压输出，典型范围 ±10 V DC
• 最大输出电流: ≥ ±50 mA（每通道，可驱动标准Moog或Bosch Rexroth伺服阀线圈）
• 反馈输入: 支持 LVDT（线性可变差动变压器）差分信号输入，激励频率通常为 2.5–10 kHz（依系统配置）
• 控制模式: 闭环位置控制，内置比例+积分（PI）调节器，可调增益与偏置
• 诊断功能: 输出过流保护、LVDT断线检测、电源异常报警（通过前面板LED或系统总线上报）
• 安装方式: 插入TOSMAPS专用I/O机架，支持热插拔（视具体机架版本而定）
• 工作环境: 工业级，0°C 至 +60°C，符合IEC 60068-2抗振与湿热要求

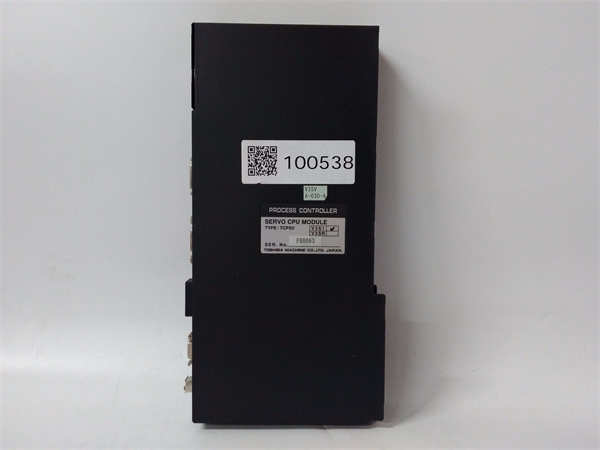

TOSHIBA TCPSV

功能定位与应用场景分析

TCPSV 是东芝TOSMAPS汽轮机控制系统中的关键执行层模块，专为解决 高动态响应下的阀门精准定位问题 而设计。在火电、核电及联合循环电站中，汽轮机的主汽门（MSV）、调节阀（GV/CV/IV）需在毫秒级时间内响应负荷指令或保护跳闸命令。TCPSV 通过接收来自控制器的位置设定值，并实时比对LVDT反馈的实际阀位，动态调整输出电压，形成闭环控制，确保阀门动作“快、准、稳”，避免因滞后或振荡导致机组效率下降甚至机械损伤。

该模块的核心价值在于其 高可靠性与长期服役能力。许多TOSMAPS系统已运行超过20年，而TCPSV作为模拟电路为主的硬件单元，虽无复杂软件，但对元器件老化极为敏感。因此，可靠的备件不仅是“能通电”，更需保证伺服线性度、响应带宽和抗干扰能力与原厂一致。

典型应用场景包括：

• 场景一：用于300MW–1000MW亚临界/超临界燃煤机组的高压调节阀（GV）伺服控制，确保一次调频响应符合电网考核要求
• 场景二：作为老旧TOSMAPS系统（如1990s–2000s部署）的关键备件，替换因电解电容老化导致输出漂移的故障模块
• 场景三：在核电站汽轮机旁路系统中，用于控制快关阀的伺服驱动，满足安全级（Class 1E）系统的可用性要求

质量标准与测试流程

我们深知，一个伺服模块的性能偏差可能导致阀门振荡、控制失稳，甚至触发非计划停机。因此，针对 TCPSV，我们建立了基于真实汽轮机控制逻辑的闭环验证流程：

• 外观与清洁：所有模块均进行深度除尘，检查PCB有无铜箔腐蚀、焊点开裂，重点筛查电解电容是否鼓包或漏液（常见老化失效点）。
• 上机实测：模块安装于TOSMAPS兼容测试平台，连接标准LVDT传感器与Moog D633类伺服阀模拟负载，加载阶跃、斜坡及正弦波指令，验证动态响应特性。
• 功能诊断：
  • 测试 ±10 V 输出在满载（50 Ω）下的线性度（误差 ≤ ±0.5%）
  • 模拟LVDT断线，验证故障报警是否正确触发
  • 注入电源纹波，测试模块抗扰能力（符合IEC 61000-4-4 Level 3）
• 闭环性能验证：构建完整“设定值 → TCPSV → 伺服阀模型 → LVDT反馈”回路，测量阶跃响应时间（< 20 ms）与稳态误差（< ±0.2%）。
• 质保承诺：仅当模块通过全部动态与静态测试后，才附带测试曲线与数据报告出库，并提供12个月功能性质量保证，覆盖输出漂移、反馈失效及保护误报等风险。

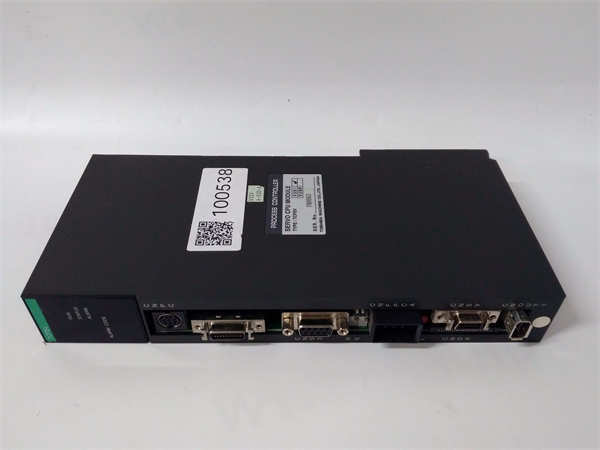

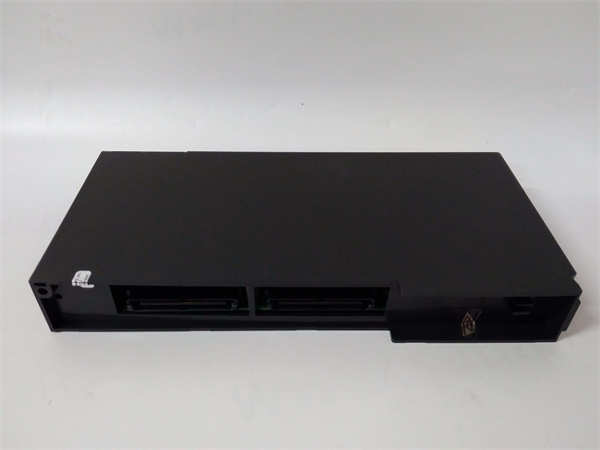

TOSHIBA TCPSV

兼容性与升级路径

为确保 TCPSV 在您的TOSMAPS系统中可靠运行，请务必核对以下关键信息：

• 硬件版本：东芝TCPSV存在多个硬件修订版（如Rev A/B/C），部分版本在LVDT激励频率或增益调节方式上存在差异。请提供模块正面标签照片或序列号，以便精确匹配。
• 配套组件：该模块需与TOSMAPS专用I/O背板及端子单元配合使用。若现场端子排为第三方改造，可能存在接线定义不一致风险。
• 替代关系：目前无官方直接替代型号。若原系统已升级至Toshiba最新DEH平台（如基于TXP或自主DCS），则需整体迁移，不可单独替换为其他品牌伺服卡。
