TMR系统冗余通信模块 3700A – 工业以太网集成，性能卓越！

描述

TRICONEX 3700A：这块高可靠性通信模块，是安全仪表系统（SIS）的“数据网关”！它采用光纤隔离设计，确保数据传输安全隔离，支持协议：Modbus TCP/IP & OPC，通信速率：100 Mbps。它专职于TMR处理器与外部系统的数据交互，保证在不影响SIL 3安全逻辑的前提下，实现数据透明化。

3700A 产品概述

在任何关键的工业环境中，TRICONEX 3700A 通信模块都是Triconex 三重冗余（TMR）系统不可或缺的一部分。它在整个安全系统中扮演着“数据桥梁”的角色，允许Triconex处理器将关键的运行数据、诊断信息和事件序列记录（SOE）无损、高完整性地发送给外部的分布式控制系统（DCS）、人机界面（HMI）或历史数据库（Historian）。3700A 的设计哲学是“安全至上，隔离通信”。它通过严格的硬件和软件隔离机制，确保外部系统对安全处理器的数据读取操作，永远不会干扰到Triconex内部的SIL 3安全逻辑执行。

这块3700A模块通常安装在Triconex机架内，与主处理器紧密协作。它内置了高速以太网接口，支持广泛使用的工业通信协议，如Modbus TCP/IP，这使得它能与几乎所有主流的控制和监控系统无缝对接。每一块TRICONEX 3700A 模块都可以独立工作，甚至支持冗余配置，进一步提升了数据通信链路的高可用性。在那些需要对安全系统进行持续监控和数据分析的应用中，TRICONEX 3700A 的稳定高效，决定了操作人员能否及时获取准确的安全状态信息，是实现安全可见性的核心硬件。

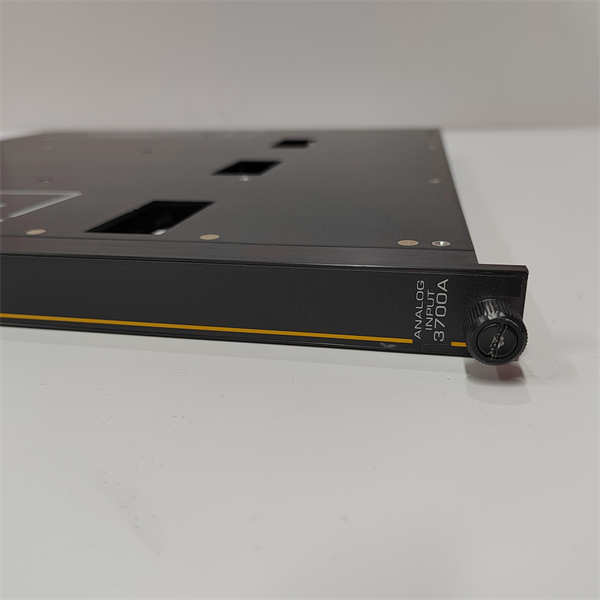

TRICONEX 3700A

3700A 技术规格

主要特点和优势

老炮儿跟你说句掏心窝子的话，TRICONEX 3700A 的价值，绝不仅仅是一个简单的网络接口，它卖的是**“信任”和“隔离”**。

安全数据的高度隔离

这是3700A最核心的**“武功秘籍”。它采用了严格的单向数据流 (Uni-directional Data Flow)** 设计原则，在大部分配置下，它只能从Tricon处理器读取数据，而不能向安全变量写入数据或控制指令。这彻底杜绝了外部网络攻击、操作失误或DCS系统故障反向影响SIL 3安全逻辑的可能性，完美实现了“安全屏障” (Safety Barrier) 的功能。它的数据访问机制，是基于共享内存 (Shared Memory) 的，处理器将数据写入公共区域，3700A 再去读取，两者工作完全互不干扰。

高性能与多协议兼容

这块模块支持100 Mbps的以太网速度，对于传输数千个变量和详细的事件序列记录（Sequence of Events, SOE）来说，速度绰绰有余。它对Modbus TCP/IP和OPC等主流开放协议 (Open Protocol) 的支持，让它在系统集成 (System Integration) 方面游刃有余。无论是连接到ABB的800xA、Honeywell的Experion还是EMERSON的DeltaV，3700A 都能轻松搞定。这种通用性极大地降低了集成成本和复杂性，真正体现了其作为通信处理器 (Communication Processor) 的专业价值。

TMR架构的完美适配

3700A 完美适应TMR架构的高可用性 (High Availability) 特性。如果系统配置了冗余的通信模块，其中一个模块出现故障，数据通信会无缝切换到备用模块，不会丢失数据。此外，3700A 还能读取并报告Tricon处理器本身的诊断数据 (Diagnostic Data)，让你随时掌握安全系统的**“身体状况”，实现预见性维护（Predictive Maintenance, PdM）。简单来说，选择3700A，就是选择了“安全隔离、高速透明”**的顶级数据传输方案。

The TRICONEX 3700A Communication Module is the indispensable bridge for the TMR system, uniquely engineered to meet the stringent demands of mission-critical communication without compromising Safety Integrity Level (SIL) 3. Its chief advantage lies in the architecture of Deterministic Data Access, ensuring that communication overhead does not introduce latency or jitter into the safety execution cycle.

Critically, the design prioritizes Galvanic Isolation to maintain a hardened barrier between the safety plane and the industrial network (DCS/SCADA). The module’s firmware is optimized for high-speed, reliable polling of TMR variables, supporting essential protocols like Modbus TCP/IP—the de-facto standard for horizontal and vertical data exchange. This robust capability allows operations teams to continuously monitor the health, status, and precise state of all safety points and system diagnostics, a function vital for Operational Excellence and regulatory compliance. Furthermore, the ability to support Redundant Communication Paths guarantees that data reporting remains active even during a single network component failure, thereby sustaining Control-Room Visibility during critical safety events. The 3700A is the embodiment of secure, high-integrity data throughput for the world’s most demanding industrial environments.

应用领域

TRICONEX 3700A 活跃的领域，全部都是**“数据敏感”和“安全高压”的行业。它的核心价值就是解决安全系统数据“看不见、传不出”**的难题。

在石油炼化和天然气处理领域，操作人员需要实时了解紧急停车（ESD）系统的状态、联锁逻辑的激活情况以及各个安全回路的健康状况。3700A 扮演的角色，就是将Triconex系统内部上千个安全点、诊断变量，以及重要的事件序列记录（SOE）准确及时地发送到DCS的操作站和历史数据库。这对于事故分析、操作优化以及生产报告至关重要。

在电力行业，特别是火电和核电站的锅炉保护和汽轮机控制中，TRICONEX 3700A 用于连接安全系统与电厂信息系统。它将燃机超速、超压、火焰熄灭等关键的安全报警信息传输至主控制室，但由于其隔离设计，外部系统的任何故障信号都无法反向影响安全逻辑。在化工、制药行业，它帮助实现Batch Control和安全联锁的集成监控，满足严格的法规和审计要求。有了3700A，安全系统不再是一个**“黑箱”，它将安全数据“透明化”，让管理层和操作员都能“心里有数”**，从而实现更高效、更安全的生产管理。

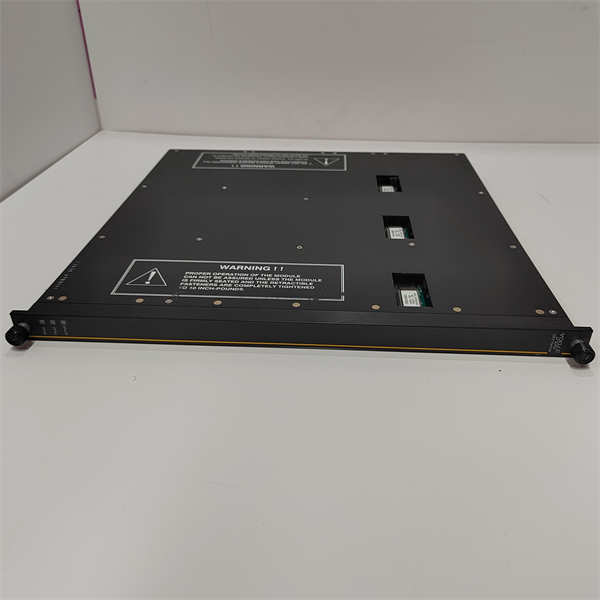

TRICONEX 3700A

相关产品

3700A 是Triconex通信模块，它的关联产品，都是Triconex安全系统的核心组件：

3009：Triconex TMR 主处理器模块。这是执行所有安全逻辑的核心，3700A 所有的通信数据都来源于它。

3636R：高密度数字量输入 (DI) 模块。这是采集现场安全信号的卡件，3700A 将这些DI点的状态值传输给DCS。

3503E：高密度数字量输出 (DO) 模块。这是执行安全动作的卡件，3700A 可以报告其输出状态。

4119：Triconex 高级通信模块，提供了更高的性能和更多的通信协议选择，是 3700A 的升级或替代型号。

3101：Triconex 机架（Chassis）。3700A 必须安装在Triconex的机架上才能运行。

3351：Triconex 模拟量输入 (AI) 模块。3700A 负责将它采集的模拟量数据（如温度、压力）传输给外部系统。

安装与维护

安装前准备: 安装 3700A 模块，首要任务就是断电，确保机架电源完全切断。虽然 3700A 支持热插拔，但为了安全和稳定，停机操作永远是首选。由于 3700A 是通信卡，接线重点在于网络电缆，必须使用高质量的工业级屏蔽双绞线，并确保网络接口的RJ-45或光纤接口连接牢固。配置前，一定要通过TriStation软件对 3700A 的IP地址、子网掩码以及所需的通信协议（如Modbus Slave ID或点表）进行正确配置，确保它能被外部DCS或上位机系统正确识别和访问。

维护建议: 3700A 的维护重点在于网络状态和模块诊断。日常检查主要看 3700A 面板上的LED指示灯，特别是“COMM OK”和“FAULT”灯，确保其处于正常状态。
