TEWS TVME200 VMEbus 载板：4个PMC/IP模块槽位，高密度I/O扩展核心！

描述

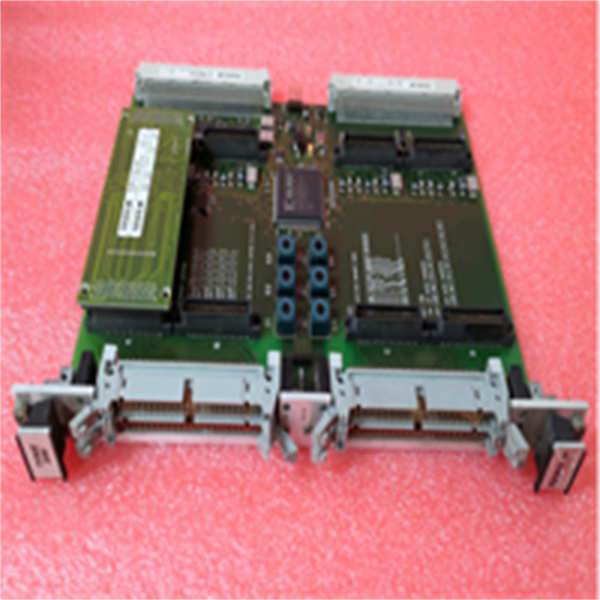

TEWS TVME200：这块是TEWS Technologies设计的6U VMEbus I/O 载板（Carrier Board），它不是功能模块，而是提供4个子槽位用于安装PMC（PCI Mezzanine Card）或IP（IndustryPack）模块。核心价值是将单个 VME 槽位转化为高密度的多功能 I/O 接口。总线架构：6U VMEbus，I/O 槽位：4个PMC/IP，兼容标准：VITA 4/13（IP）或 PMC（PCI）。它的作用是扩展系统灵活性和集成度。

TVME200 TEWS 产品概述

TEWS Technologies 的 TVME200 是一款为 VMEbus 系统设计的多功能 I/O 载板，它的角色定位非常清晰：在高度依赖 VME 总线（VMEbus）架构的嵌入式计算、军事仿真、航空电子和工业控制系统中，解决I/O 密度和灵活性的痛点。 VMEbus 系统槽位宝贵且体积庞大，而 TVME200 TEWS 的出现，就是为了在一个标准的 6U VME 槽位里，为你提供四个额外的、可定制的 I/O 接口。

这四个子槽位，可以根据你的具体需求，灵活安装不同类型的 PMC 模块或 IndustryPack (IP) 模块。无论是需要高速的数字量采集卡、高精度的模拟量输出模块、还是专用的通信接口（如 MIL-STD-1553B、ARINC 429 等），TVME200 都能轻松承载。它本质上完成了 VMEbus 信号到 PMC/IP 总线信号的桥接和转换，并负责将电力和寻址路由正确分配给各个子模块。这种设计极大地提高了系统的集成度（Integration Level）和性价比。这块 TVME200 终端单元是 TEWS 模块化哲学（Modularity Philosophy）的完美体现，让老旧的 VME 系统能够适应现代多功能 I/O 的需求。

TVME200 TEWS 技术规格

主要特点和优势

高密度 I/O 集成与空间优化：在 VME 系统中，机箱槽位往往是稀缺资源。TVME200 TEWS 的核心卖点就是它的高密度集成能力。它利用一个 6U VME 槽位，创造出四倍的 I/O 接口容量。这意味着客户可以在不增加机箱尺寸的情况下，集成更多的功能模块，大幅度提升系统的功能密度（Functional Density）。对于空间受限的平台，如机载、舰载或移动控制系统，TVME200 带来的空间优化价值是无可替代的。

极高的配置灵活性：TVME200 载板兼容两种主流的子卡标准：PMC (PCI Mezzanine Card) 和 IndustryPack (IP) 模块。这种双重兼容性（Dual Compatibility）让你在 I/O 选型上有了巨大的自由度。你可以混合使用不同的 TEWS IP 模块（比如数字量输入、固态继电器）和第三方的 PMC 模块（比如高性能 FPGA 或图形处理单元）。这种模块化（Modularity）和开放性（Openness）使得 TVME200 TEWS 能够快速适应不断变化的 I/O 需求，保护了你的前期投资（Initial Investment）。

可靠的总线桥接与驱动：作为 VMEbus 的延伸，TVME200 在总线信号的处理上极为严谨。它确保了 VMEbus 的寻址（Addressing）和数据传输（Data Transfer）协议能够准确无误地桥接到四个子槽位上。它负责提供所有必要的电源和时钟信号，并具有良好的信号完整性（Signal Integrity），能够适应复杂的总线负载。这块 TVME200 载板的设计，经过了 TEWS 多年的工业级优化，确保了其在恶劣环境中运行的**鲁棒性（Robustness）和低延迟（Low Latency）**性能。

The TEWS TVME200 is a definitive solution for extending the I/O capabilities of 6U VMEbus systems. Its key technical differentiator is providing a four-slot carrier solution that concurrently supports both PMC (PCI Mezzanine Card) and IP (IndustryPack) standards. This dual-format compatibility offers unparalleled I/O flexibility, enabling users to rapidly integrate a mix of commercial off-the-shelf (COTS) and specialized I/O functions—ranging from high-speed data acquisition to complex communication interfaces—into a single VME slot. The TVME200 TEWS acts as a robust VME-to-Sub-Bus Bridge, efficiently managing the signal integrity, power distribution, and addressing protocol translation required for the daughter modules. This design significantly enhances Functional Density, making it ideal for space-constrained, high-performance embedded applications, particularly in aerospace, defense, and industrial automation sectors where the VMEbus architecture is still prevalent.

应用领域

TVME200 TEWS 的应用领域主要集中在那些对传统总线标准有继承性要求、同时又追求I/O 定制化和高集成度的场合。

首先是国防与航空航天：许多实时嵌入式（Real-Time Embedded）系统，例如飞行模拟器、雷达信号处理单元、以及舰载控制系统，仍然大量使用久经验证的 VMEbus 架构。TVME200 允许这些系统在不改变核心 VME 主板的情况下，通过插接 PMC 或 IP 模块来升级数据采集（Data Acquisition, DAQ）或专有通信（如 1553B）能力，延长了系统的生命周期（Life Cycle）。

其次是工业自动化与测试测量：在某些大型的半导体设备、粒子加速器控制系统或汽车测试台中，VMEbus 因其高带宽和多主控（Multi-Master）能力而被采用。TVME200 TEWS 在这些场合用于集中集成多种传感器接口、运动控制卡或专用的现场总线（Fieldbus）通信模块，实现高密度、低延迟的实时控制。

此外，在轨道交通和能源控制领域：部分老一代的电力调度系统和铁路信号系统仍基于 VME 平台。TVME200 可以将多种模拟量、数字量 I/O 卡集中在一个槽位，用以监测和控制大量分散的传感器，其模块化特性便于快速排除故障，保证了系统的高可用性（High Availability）。

相关产品

TVME200 TEWS 作为载板，其价值依赖于它所承载的子模块。相关产品包括：

IP-ADC/IP-DAC 系列：TEWS 提供的高精度 IndustryPack 模拟量输入/输出模块，通常插接到 TVME200 上。

IP-OCTAL：TEWS 提供的多通道 IP 串行通信模块，用于在 TVME200 上扩展 RS-232/422/485 接口。

PMC290：TEWS 提供的高性能 PMC 数字信号处理（DSP）模块，可利用 TVME200 的 PMC 槽位。

TVME200-P20：TVME200 的变种型号，可能具有不同的 I/O 路由配置或散热设计。

TPMC430：TEWS 提供的单槽位 PMC 载板，与 TVME200 类似，但用于 PCI-X 或 CPCI 架构的载板。

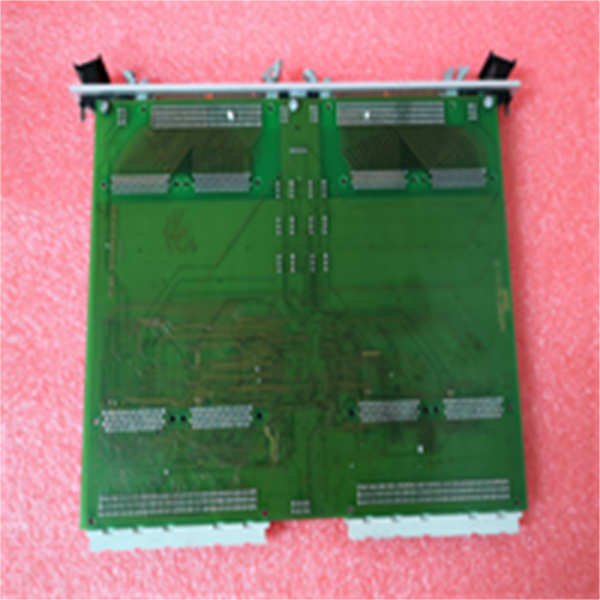

TEWS TVME200

安装与维护

安装前准备：安装 TVME200 TEWS 之前，必须确保 VME 机箱已完全断电，且符合静电防护（ESD）要求。首先，需要将所需的 PMC 或 IP 子模块（Daughter Modules）正确地安装到 TVME200 的四个槽位上，确保连接器完全对齐并锁定。尤其要注意，如果你选择 IP 模块，需确认 TVME200 上的跳线或配置已设置为 IP 模式。然后，再将集成好子模块的 TVME200 载板作为一个整体，插入 6U VMEbus 机箱的指定槽位，并拧紧前面板的固定螺丝，确保与 VME 背板的连接可靠。

维护建议：TVME200 作为无源（Passive）或低复杂度有源载板，本身的故障率很低。维护的重点在于其散热和子模块的健康状态。由于 TVME200 在一个槽位集成了多达四个 I/O 模块，功耗和发热量相对较高，因此必须保证 VME 机箱的**通风（Ventilation）和气流（Airflow）**充足，防止局部过热。如果需要更换某个 I/O 功能，利用 TVME200 TEWS 的模块化设计，可以仅更换故障的 PMC 或 IP 子模块，而无需移除整个 TVME200 载板。
