TEWS TVME200-10 VMEbus 载板 | 模块化工业I/O解决方案的基石

描述

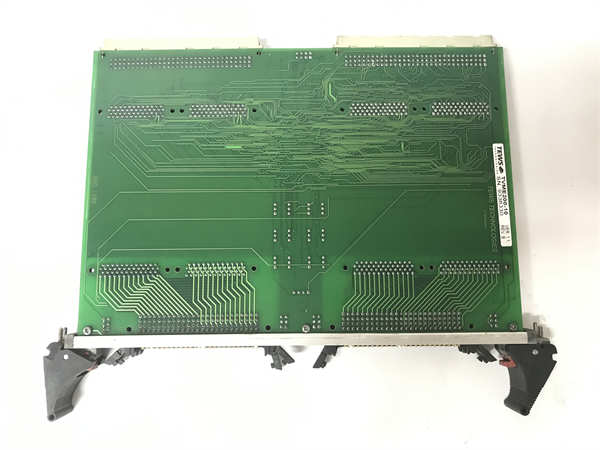

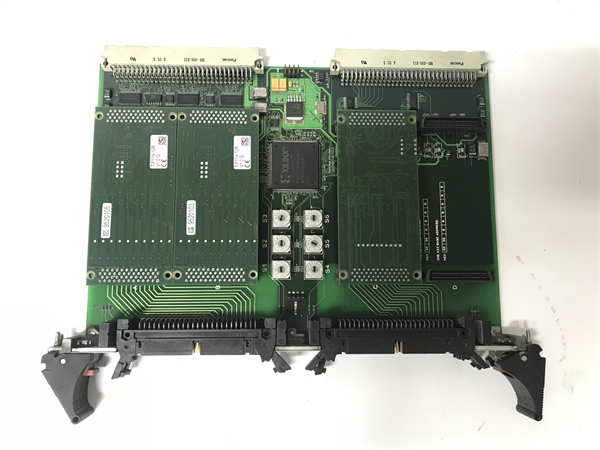

TEWS TVME200-10 是一款功能强大的 6U VMEbus 载板 (Carrier Board)，由德国 TEWS Technologies 设计制造。它不是一个独立的I/O模块，而是一个“载体”，允许用户在其上安装多达 4个单尺寸 (single-size) 或 2个双尺寸 (double-size) IndustryPack (IP) 模块。通过这种模块化设计，TVME200-10 能够为工业自动化、过程控制、医疗系统、电信和交通控制等应用提供极其灵活且经济高效的I/O解决方案。它具备VMEbus A16/A24/A32寻址能力，支持D08/D16数据传输，并通过前面板的50针扁平电缆连接器提供IP模块的I/O访问。此外，它支持宽工作温度范围，并带有状态LED和可配置的VME中断路由，大大简化了系统集成和调试。

TEWS TVME200-10 产品概述

兄弟，你问的这个 TEWS TVME200-10，在工业自动化和嵌入式系统领域，它可不是一个普通的I/O卡，它是一个非常关键的“IndustryPack (IP) 载板”！你可以把它想象成一个“扩展坞”或者“适配器”，专门为 VMEbus 系统设计的。它的核心作用，就是让你的 VMEbus 处理器或控制系统，能够连接并使用各种各样的 IndustryPack (IP) 模块，从而实现多样化的I/O功能。

TEWS Technologies，这家德国公司，在嵌入式I/O和CPU产品方面可是专家。他们推出的 TVME200-10，就是为了解决工业应用中对模块化、灵活性和成本效益的I/O解决方案的需求。

具体来说，这块 6U VMEbus 载板 能够容纳：

4个单尺寸 (single-size) IndustryPack 模块，或者

2个双尺寸 (double-size) IndustryPack 模块。

IP 模块是一种小型、标准化的I/O板卡，种类繁多，包括模拟输入/输出、数字输入/输出、串口通信、计数器/定时器、运动控制等等。通过将这些IP模块插入 TVME200-10，你就可以根据具体的应用需求，“即插即用”地配置和扩展VMEbus系统的I/O功能，而无需重新设计整个VMEbus板卡。

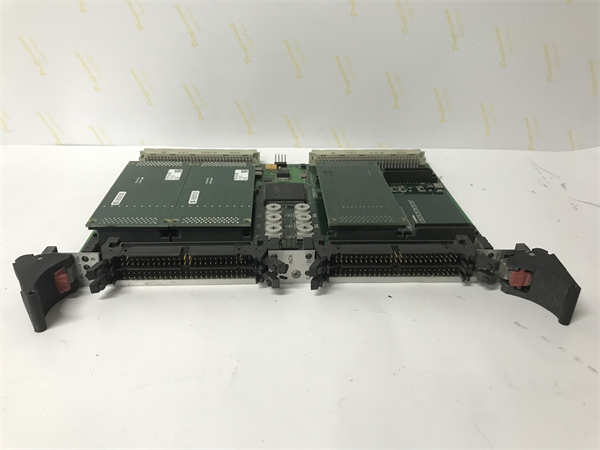

TVME200-10 的前面板上，为每个IP模块都提供了50针的扁平电缆连接器，方便直接连接到外部设备。此外，它还提供了灵活的VMEbus接口，支持A16、A24和A32地址寻址模式，以及D08/D16数据传输，确保与各种VMEbus系统的无缝兼容。板载的旋转开关和LED指示灯也大大方便了现场的地址配置、中断路由和状态诊断。

简而言之，TEWS TVME200-10 就是一个“万能适配器”，它让 VMEbus 系统能够轻松集成各种定制化的I/O功能，特别适用于需要高度定制和灵活扩展的工业控制、数据采集和实时处理应用。

TEWS TVME200-10 技术规格

参数名称	参数值
产品型号	TVME200-10
制造商	TEWS Technologies GmbH (德国)
产品类型	VMEbus IndustryPack (IP) 载板 / I/O 载体
外形尺寸	6U VMEbus 板卡
VMEbus 接口	VMEbus Slave Interface (从属接口)
VMEbus 寻址	Short I/O (A16), Standard Memory (A24), Extended Memory (A32)
VMEbus 数据	D08 (8位), D16 (16位)
VMEbus 中断	IRQ1-7 (可编程或通过旋转开关预设路由)
IndustryPack (IP) 插槽	4个单尺寸 (single-size) IP 槽位 或 2个双尺寸 (double-size) IP 槽位
IP 接口	符合 ANSI/VITA 4-1995 IndustryPack 标准
IP 接口速度	8 MHz
DMA 支持	无 (No DMA)
IP I/O 访问	每个IP模块通过前面板的 50针 0.1英寸 扁平电缆连接器 提供 I/O 访问
VMEbus 地址配置	通过 16 位旋转开关轻松配置 VME Short I/O 和 Memory 地址
电源供应	从 VMEbus 获取 (+5V, +/-12V)
电源保护	IP电源线路上带有自恢复保险丝和射频滤波
状态指示	IP访问指示LED (ACK LED), 每个IP槽位的 +5V 电源LED, +/-12V 电源LED
工作温度	-40°C 至 +85°C (扩展温度范围)
存储温度	-55°C 至 +100°C
湿度	5% 至 95% RH, 非冷凝
尺寸	160 mm x 233.35 mm (6U VME标准尺寸)
重量	约 0.70 kg (取决于安装的IP模块)



主要特点和优势

兄弟，这块 TEWS TVME200-10 VMEbus 载板之所以能在工业领域“吃香”，那可不是没有道理的，它有几个“真本事”，听我给你说道说道：

首先，“无限”I/O定制，灵活度爆棚！ 这可是它最大的亮点！ TVME200-10 本身不带I/O功能，但它提供了 4个IndustryPack (IP) 槽位。IP模块就像“乐高积木”一样，种类繁多，从高速A/D、D/A转换，到数字I/O、串口、运动控制，应有尽有。这意味着你可以根据自己的项目需求，“随心所欲”地选择、搭配不同功能的IP模块，实现高度定制化的I/O解决方案。你的VME系统需要什么功能，就装什么模块，灵活配置，避免资源浪费，这可比买一堆固定功能的板卡划算多了！

其次，VMEbus 系统的“最佳搭档”，升级无忧！ VMEbus系统在工业控制领域有着悠久的历史和广泛的应用，以其稳定性、可靠性和实时性而著称。 TVME200-10 就是为这些VME系统量身定制的。它完全符合VMEbus标准，支持多种寻址模式（A16、A24、A32）和数据宽度（D08、D16），确保与现有VMEbus CPU和背板的无缝集成。这意味着你可以在不更换整个VME系统的前提下，轻松扩展I/O能力，保护你已有的硬件投资，平滑升级，省心省力。

再来，坚固耐用，适应严苛环境！ 作为一款工业级产品，TEWS TVME200-10 的设计充分考虑了工业现场的恶劣环境。它支持宽广的工作温度范围，从-40°C到+85°C，这意味着它能在极寒或酷热的工况下稳定运行。此外，IP模块的电源线路上还集成了自恢复保险丝和射频滤波，提供额外的保护，增强了系统的鲁棒性和可靠性，让你在恶劣的工业环境中也能放心使用。

还有，配置简单，诊断直观！ 别看功能强大，它的配置可一点不复杂。通过板载的旋转开关，你可以轻松设置VMEbus的基地址和内存大小。对于中断路由，它也提供了软件可编程或通过旋转开关预设两种方式，大大简化了系统集成。每个IP槽位旁边的状态LED指示灯能直观地显示IP模块的访问和电源状态，帮助你快速进行初步诊断，大大缩短了调试和故障排查的时间。

The TEWS TVME200-10 VMEbus carrier board stands out in the industrial automation landscape for several compelling reasons. Firstly, its unparalleled I/O customization and flexibility are a significant advantage. While the TVME200-10 itself does not feature integrated I/O, it provides four IndustryPack (IP) slots. IP modules are like “building blocks,” offering a vast array of functionalities, from high-speed analog-to-digital (A/D) and digital-to-analog (D/A) conversion, to digital I/O, serial communication, counter/timer functions, and motion control. This modularity allows users to “mix and match” IP modules according to their specific project requirements, enabling highly tailored I/O solutions. This approach ensures resource optimization and cost-effectiveness, as you only integrate the exact functionalities needed, avoiding the overhead of multi-purpose, fixed-function boards.

Secondly, the TVME200-10 is the ideal companion for VMEbus systems, facilitating seamless upgrades. VMEbus systems have a long-standing reputation in industrial control for their stability, reliability, and real-time capabilities. The TVME200-10 is purpose-built to integrate flawlessly with these systems. It fully complies with VMEbus standards, supporting various addressing modes (A16, A24, A32) and data widths (D08, D16), ensuring effortless compatibility with existing VMEbus CPUs and backplanes. This enables users to expand I/O capabilities without a complete system overhaul, thereby protecting legacy hardware investments and ensuring a smooth, cost-efficient upgrade path.

Thirdly, its rugged design and wide operating temperature range make it suitable for harsh industrial environments. Engineered for industrial applications, the TEWS TVME200-10 boasts an extended operating temperature range from -40°C to +85°C, ensuring stable performance in extreme cold or heat. Furthermore, its IP power lines feature self-healing fuses and RF filtering, providing enhanced protection against electrical disturbances and contributing to the system’s overall robustness and reliability. This robust construction provides peace of mind for deployment in demanding industrial settings.

Finally, the board offers straightforward configuration and intuitive diagnostics. Despite its powerful capabilities, the TVME200-10 is designed for ease of use. Onboard rotary switches allow for simple configuration of VMEbus base addresses and memory sizes. Interrupt routing from the IP slots to VME IRQs can be software-programmed or pre-selected via rotary switches, significantly simplifying system integration. Status LEDs for each IP slot provide visual confirmation of IP module access and power status, aiding in rapid preliminary diagnostics and reducing overall debugging and troubleshooting time.

应用领域

你问这 TEWS TVME200-10 这种VMEbus IndustryPack载板能用在哪儿？兄弟，它的应用场景那可都是对I/O灵活性、模块化、以及在严苛环境下稳定运行有高要求的工业和嵌入式系统领域！因为它本身是一个载体，能够承载各种功能的IndustryPack模块，所以它的应用非常广泛：

过程控制系统：

在化工、石油、天然气、电力等行业的DCS (Distributed Control System) 或SCADA (Supervisory Control And Data Acquisition) 系统中，TVME200-10 可以搭载各种模拟量输入/输出IP模块（如高精度ADC/DAC）、数字量I/O模块，用于实时采集现场传感器数据，并控制执行器，实现对生产过程的精确监控和控制。

医疗系统和设备：

在医疗成像设备（如MRI、CT）、诊断设备、治疗设备或实验室自动化系统中，需要高精度、高可靠性的数据采集和设备控制。TVME200-10 可以通过搭载定制的IP模块，满足这些专业的I/O需求，例如用于高分辨率信号采集或精密运动控制。

电信和通信设备：

在电信基础设施、网络交换设备、雷达和无线电通信系统中，可能需要高速数字I/O、专用通信接口（如串行通信、FPGA接口）或DSP功能。TVME200-10 提供了一个灵活的平台，通过IP模块来实现这些定制功能。

交通控制与管理：

在铁路信号控制、航空交通管制、智能交通系统（ITS）等领域，需要实时、可靠地监测和控制大量的信号灯、道岔、传感器、通信设备。TVME200-10 可以搭载相应的IP模块，构建稳健的I/O子系统，确保交通运行的安全与效率。

测试与测量设备：

在自动化测试台、数据记录器、质量检测设备中，需要采集多种类型的信号，并进行精确的测量。TVME200-10 允许用户根据测试需求，灵活配置不同精度和速度的A/D、D/A模块，以及计数器/定时器模块。

科研和工业自动化：

在高校实验室、研究机构、以及各种自动化生产线中，TVME200-10 提供了一个模块化的、可扩展的解决方案，用于开发原型系统、搭建实验平台，或集成到复杂的工业机器人和自动化单元中。

总之，TEWS TVME200-10 是那些需要利用VMEbus平台的强大计算能力，同时又需要高度定制化和灵活扩展I/O功能的工业和嵌入式应用场景的理想选择，特别是在需要适应宽温度范围的严苛环境中。

相关产品

跟 TEWS TVME200-10 这块 VMEbus IndustryPack 载板“联手”的兄弟伙儿可不少，因为它本身就是一个“载体”，需要其他组件才能发挥作用。以下是一些可能与之相关联的产品或组件：

IndustryPack (IP) 模块： 这是与 TVME200-10 紧密相关的核心产品。没有IP模块，TVME200-10就无法提供实际的I/O功能。IP模块种类繁多，包括但不限于：

模拟输入 (Analog Input) IP模块： 如 TEWS 的 TIP系列模块，用于采集电压、电流等模拟信号。

模拟输出 (Analog Output) IP模块： 用于输出控制电压或电流。

数字输入/输出 (Digital I/O) IP模块： 用于开关量信号的采集和控制。

串行通信 (Serial Communication) IP模块： 提供RS232/422/485等接口。

计数器/定时器 (Counter/Timer) IP模块： 用于脉冲计数、频率测量等。

运动控制 (Motion Control) IP模块： 用于步进电机或伺服电机的控制。

VMEbus CPU 板卡： TVME200-10 需要安装在一个具有VMEbus接口的CPU板卡所在的VMEbus机箱中。VME CPU板卡负责执行应用程序，并通过VMEbus与TVME200-10上的IP模块进行数据交换。

VMEbus 机箱 (Chassis) / 背板 (Backplane)： TVME200-10是一款6U VMEbus板卡，需要插入标准的VMEbus机箱和背板。背板提供电源和VMEbus信号连接。

VMEbus 电源模块： 为整个VMEbus机箱（包括TVME200-10和IP模块）提供稳定的供电。

50针扁平电缆 (50-pin Flat Ribbon Cables)： 用于连接TVME200-10前面板上的IP I/O连接器到外部设备或接线端子板。

接线端子板 (Terminal Boards / Breakout Boards)： 配合扁平电缆，提供方便的螺丝端子或插拔式连接，用于连接现场的传感器和执行器。

软件驱动和API： TEWS 通常会提供针对主流实时操作系统（如VxWorks、Linux、Windows、QNX、LynxOS等）的驱动程序和应用程序编程接口 (API)，以便开发者能够方便地与TVME200-10及其IP模块进行交互。

TEWS TVME200-20： 这是TVME200系列的另一个型号，通常表示带有后I/O (Rear I/O) 功能的版本，即除了前面板I/O，还有一部分I/O信号会通过VMEbus P2连接器引出，用于更紧凑或需要后走线的应用。
