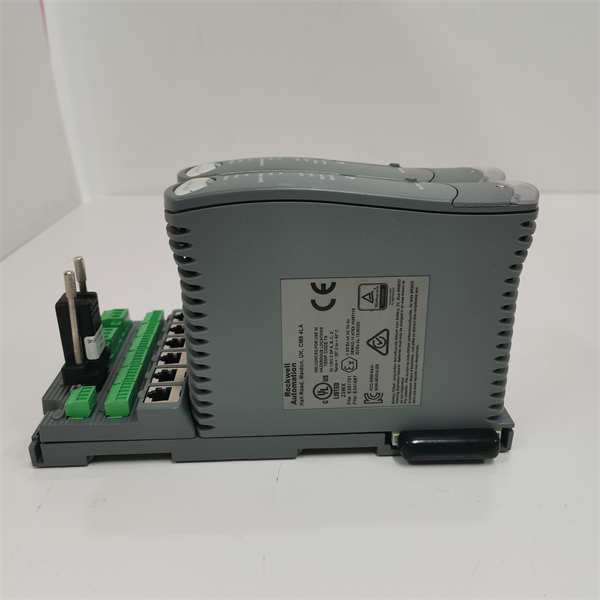

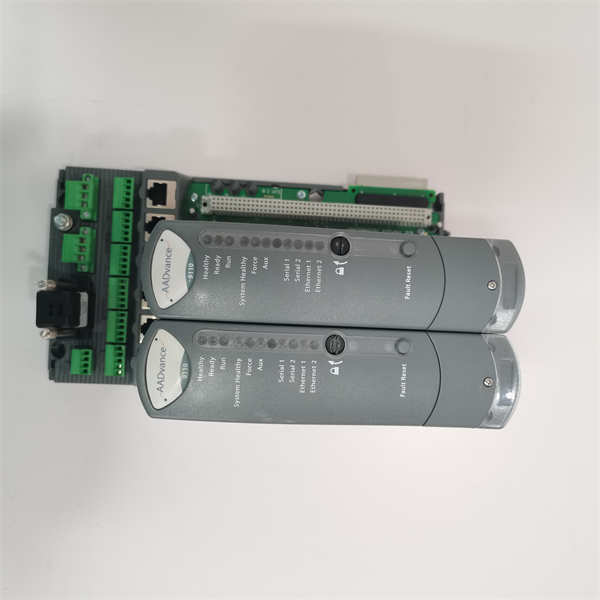

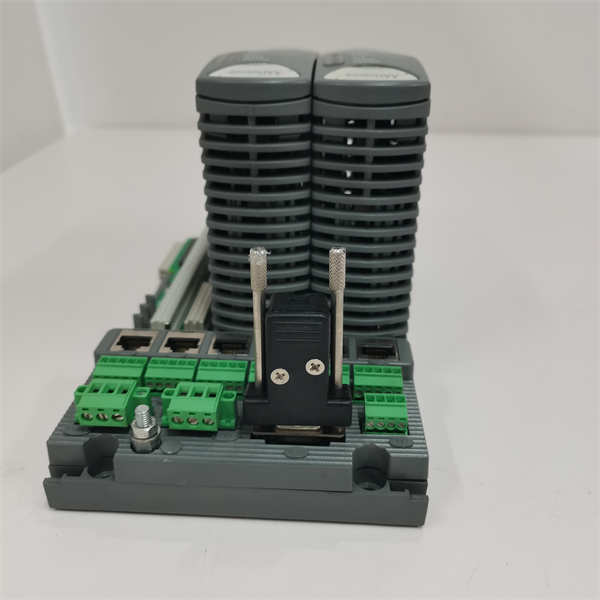

T9110+T19109100710010 ICS TRIPLEX AADvance处理器模块

描述

ICS TRIPLEX T9110是一款高性能、高密度、具备冗余和故障容错能力的处理模块，专为ICS Triplex的AADvance安全控制器系统设计。作为AADvance系统的核心计算单元，ICS TRIPLEX T9110负责执行关键安全应用逻辑、过程控制、系统健康监测以及与I/O模块和外部系统的通信。它采用了先进的处理器技术，例如PowerPC 604e，以400 MHz的频率运行，确保了对复杂控制任务的高速数据处理能力。

ICS TRIPLEX T9110的突出特点是其强大的故障容错架构，支持单处理器、双处理器甚至三处理器配置，最高可达到IEC 61508 SIL 3（安全完整性等级3）认证，这意味着它能够在发生硬件故障时依然保持系统的连续运行，极大提升了工业过程的安全性和可用性。其内部集成的备份电池确保了在电源中断时，实时时钟（RTC）、保留变量和诊断日志等关键系统功能的数据完整性。型号T19109100710010极有可能是ICS TRIPLEX T9110的一个特定配置版本、批次号或其配套组件的零件号，代表了该系列产品在特定应用中的精确规格或组件识别码，进一步强调了其定制化和在严格受控环境中使用的特性。

T9110+T19109100710010 ICS TRIPLEX

技术规格

产品型号：T9110(T19109100710010为其特定版本或相关组件)

制造商：ICS TRIPLEX(隶属于Rockwell Automation)

产品类型：AADvance处理器模块

处理器：PowerPC 604e 400 MHz(或ARM Cortex-M3 400 MHz)

内存：256 MB DRAM(或32 MB SDRAM,64 MB Bulk Flash)

存储:512 kB Boot Flash,512 kB SRAM

安全完整性等级(SIL):单模块：SIL1；双模块：SIL3；三模块：SIL3(故障容错)

供电电压:冗余+24 VDC标称(18-32 VDC范围)

功耗:8 W(27.3 BTU/h)或6W(从24V DC供电)

通信接口:2个以太网端口(100 BaseT),2个RS-232/422(或RS-485)串口

通信协议:Modbus RTU,Open Modbus/TCP,EtherNet/IP,专有AADvance协议

工作温度:-30°C至+80°C(或-10°C至+50°C)

存储温度:-40°C至+85°C(或-20°C至+70°C)

相对湿度:5%至95%(非冷凝)

电池:备用锂扣式电池(用于RTC和易失性内存保持)

主要特点和优势

ICS TRIPLEX T9110作为ICS Triplex AADvance系统中的核心处理器模块，具备以下显著特点和优势，使其在要求极高安全性和可靠性的工业环境中表现出色：

卓越的故障容错能力：ICS TRIPLEX T9110采用先进的架构，支持单、双或三模块冗余配置，最高可实现SIL 3安全完整性等级。这意味着即使单个硬件模块发生故障，系统也能无缝切换并继续安全运行，极大程度地消除了单点故障风险，确保了关键过程的连续性和安全性。

高性能处理：搭载强大的PowerPC或ARM Cortex-M3处理器，ICS TRIPLEX T9110提供400 MHz的处理器时钟速度和充足的内存，能够快速高效地执行复杂的控制逻辑和安全功能，满足对实时性有严格要求的工业应用。

广泛的通信能力：ICS TRIPLEX T9110配备多个以太网端口和串行端口，支持多种工业通信协议，如Modbus TCP、EtherNet/IP以及AADvance专有协议。这使得它能够灵活地与各种I/O模块、HMI、SCADA系统以及其他第三方设备进行互联互通，构建高度集成的自动化网络。

集成电源中断保护：ICS TRIPLEX T9110内置备用电池，确保在主电源意外中断时，实时时钟（RTC）、保留变量和诊断日志等关键数据得以保存。这一特性对于需要快速恢复和避免数据丢失的应用至关重要，显著提升了系统的韧性。

高可靠性和环境适应性：ICS TRIPLEX T9110采用坚固的工业级设计，能够在严苛的工业环境中稳定运行，包括宽泛的温度范围（如-30°C至+80°C）、振动、冲击和电磁干扰。这种耐用性确保了模块在极端条件下的长期可靠性。

强大的诊断与可维护性：ICS TRIPLEX T9110具备全面的自诊断功能，能够实时监测自身状态和系统健康。结合详细的诊断日志，这有助于工程师快速定位和解决潜在问题，从而缩短故障排除时间，提高系统的可维护性。

T9110+T19109100710010 ICS TRIPLEX

应用领域

ICS TRIPLEX T9110处理器模块凭借其高安全性、高可靠性和卓越的性能，广泛应用于对系统连续运行和人员财产安全有极高要求的关键工业领域。

石油和天然气：在海上平台、陆上油气田、炼油厂、天然气处理厂以及输油管道等设施中，ICS TRIPLEX T9110被用于紧急停车系统（ESD）、火气系统（F&G）以及燃气涡轮机控制系统。它确保在危险情况下快速响应并安全停车，防止灾难性事故发生。

化工和石化：在生产高风险化学品、爆炸性物质或剧毒物质的化工厂中，ICS TRIPLEX T9110作为安全仪表系统（SIS）的核心，用于监测和控制关键工艺参数，并在检测到异常时自动启动安全保护措施，保护人员和环境。

电力工业：在火力发电厂、核电站、输变电站以及智能电网的控制中心，ICS TRIPLEX T9110用于锅炉安全保护、汽轮机超速保护以及电力系统稳定控制。其故障容错能力确保了电力供应的连续性和电网的稳定性。

铁路运输：在铁路信号系统、列车控制系统以及道岔控制中，ICS TRIPLEX T9110确保了列车运行的安全性和效率。它能够精确控制列车调度和轨道转换，防止碰撞和脱轨事故的发生。

通用工业安全应用：在其他任何需要符合SIL安全等级认证的工业场景，例如大型机械设备的安全联锁、炉窑燃烧安全系统、矿山提升系统等，ICS TRIPLEX T9110都能提供可靠的安全控制解决方案。

相关产品

以下是与ICS TRIPLEX T9110相关联的其他ICS TRIPLEX产品型号，它们可能属于同一AADvance系统系列、是配套使用的产品或具有类似功能：

ICS TRIPLEX T9100：AADvance处理器基座单元，是ICS TRIPLEX T9110的安装平台和总线接口。

ICS TRIPLEX T9191：AADvance数字量输入模块，通常与ICS TRIPLEX T9110配合使用，用于采集现场数字信号。

ICS TRIPLEX T9193：AADvance数字量输出模块，与ICS TRIPLEX T9110配合使用，用于控制现场数字量设备。

ICS TRIPLEX T9300：AADvance增强型通信模块，扩展了ICS TRIPLEX T9110的通信能力。

ICS TRIPLEX T9310：AADvance增强型通信模块的另一个版本。

ICS TRIPLEX T8431C：Trusted TMR 24 Vdc模拟输入模块，属于ICS Triplex Trusted系列，功能上类似ICS TRIPLEX T9110但可能面向不同的系统平台。

ICS TRIPLEX T8110B：Trusted TMR处理器模块，是ICS Triplex Trusted系列中的核心处理器。

ICS TRIPLEX T8310C：Trusted扩展器模块，用于扩展Trusted系统的I/O容量。

T9110+T19109100710010 ICS TRIPLEX

安装与维护

安装前准备：在安装ICS TRIPLEX T9110模块（以及其可能相关的T19109100710010组件）之前，请务必仔细阅读并理解ICS Triplex AADvance系统安装手册中的所有指示。确保在完全断电且采取适当安全措施（如挂牌上锁）的情况下进行操作。佩戴防静电腕带和使用防静电垫，以防止静电放电对敏感电子元件造成损坏。确认安装机架或基座单元T9100已正确接地，并确保所有连接器和插槽清洁无异物。在将ICS TRIPLEX T9110插入插槽时，应轻柔且确保对齐，避免使用过大的力量，以防损坏模块或基座。

维护建议：为了确保ICS TRIPLEX T9110模块及其所在AADvance系统的长期稳定和安全运行，建议执行定期的预防性维护。这包括定期对控制柜内部进行清洁，清除灰尘和污染物，以确保良好的散热和防止电气短路。定期检查ICS TRIPLEX T9110上的诊断指示灯（LED），它们能够提供模块状态和系统健康状况的即时反馈。检查所有物理连接是否牢固，通信电缆是否完好无损。内置的备用电池寿命有限，建议定期检查并根据制造商的建议进行更换，以确保在电源中断时RTC和保留变量的完整性。对于任何复杂的故障诊断或维修，务必联系ICS Triplex（或Rockwell Automation）授权的技术服务人员，避免非专业操作导致系统安全完整性受损。

产品保障

我们对每一件ICS TRIPLEX T9110处理器模块以及其相关组件如T19109100710010都提供全面的产品保障。
