T8830 ICS TRIPLEX 40 通道模拟量输入现场端子组件 (FTA)

描述

ICS TRIPLEX T8830是一款40通道模拟量输入现场端子组件(FTA)，专为ICS TRIPLEX Trusted®TMR（三重模冗余）系统设计。作为Trusted®系统的关键接口组件，T8830模块在现场产生模拟信号的各种设备与Trusted TMR模拟量输入模块T8431之间提供主要的连接桥梁。每个ICS TRIPLEX T8830 FTA最多可连接40个模拟量输入通道，支持工业标准的2线制现场设备连接，简化了现场布线和安装过程。T8830的设计充分考虑了系统的可靠性和可用性，其SmartSlot连接功能支持输入模块的“一对多”热插拔更换，极大地提高了系统的维护效率，减少了停机时间。此外，每个通道都配备了熔断的现场电源，并带有板载LED指示灯，用于指示现场电源的完整性，方便用户进行状态监测和故障诊断。

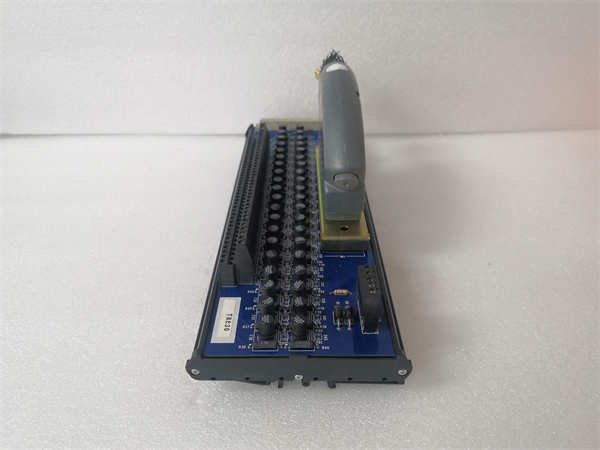

T8830 ICS TRIPLEX

技术规格

产品型号：T8830

制造商：ICS TRIPLEX(现隶属于Rockwell Automation)

产品类型：40通道模拟量输入现场端子组件(FTA)

通道数：40

现场连接：2线制

安装方式：标准DIN导轨兼容

电源电压：24 Vdc(双冗余供电)

现场电源保护：每通道50 mA熔断保护

输入阻抗：250Ω

连接器类型：96针插座(SK1,SK2)

指示灯板：载绿色LED，指示现场电源状态

重量：0.8 kg

尺寸：160 mm x 160 mm x 120 mm

主要特点和优势

ICS TRIPLEX T8830模拟量输入FTA具有以下显著的特点和优势：

高通道密度：每个T8830 FTA提供40个模拟量输入通道，减少了所需的硬件数量和安装空间。

工业标准连接：支持2线制现场设备连接，方便与各种标准的工业传感器和变送器连接。

简易安装和连接：标准DIN导轨兼容，接线端子布局合理，方便现场安装和布线。

热插拔支持：SmartSlot连接允许在系统运行状态下热更换模拟量输入模块，提高了系统的可用性和可维护性。

集成电源保护：每个通道都带有熔断器保护，防止现场设备故障影响其他通道和系统。

状态指示：板载LED指示每个通道的现场电源状态，方便用户快速诊断故障。

冗余电源：支持双24 Vdc冗余电源输入，进一步提高了系统的可靠性。

与Trusted TMR系统无缝集成：作为Trusted®系统的组成部分，T8830与T8431模拟量输入模块完美配合，实现高可靠性的模拟量信号采集。

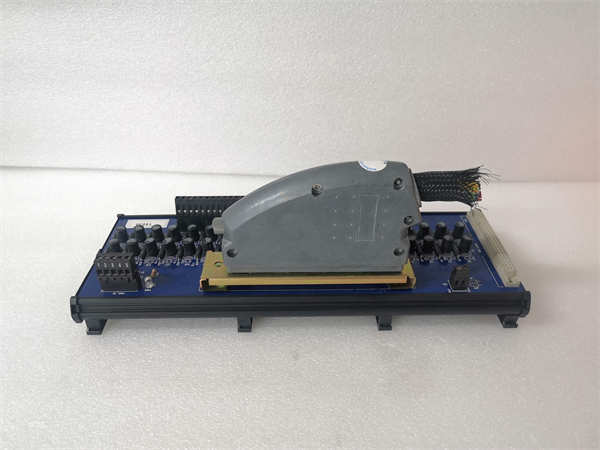

T8830 ICS TRIPLEX

应用领域

ICS TRIPLEX T8830模拟量输入FTA是构建高可靠性安全仪表系统(SIS)和关键控制应用的关键组件，广泛应用于需要高可用性和故障容错能力的工业领域：

石油和天然气：海上平台、炼油厂、化工厂等关键工艺的温度、压力、流量等模拟量信号采集。

电力：核电站、火电厂等安全相关系统的模拟量仪表信号接入。

化工：高风险化学品生产过程的模拟量参数监测和保护。

其他高风险工业：凡是需要符合SIL（安全完整性等级）要求的应用，例如紧急停车系统(ESD)和火灾和气体探测系统(F&G)。

相关产品

与ICS TRIPLEX T8830相关的产品包括：

ICS TRIPLEX T8431:Trusted TMR 40通道模拟量输入模块，T8830是其现场接线端子。

ICS TRIPLEX T8401/T8403:Trusted TMR数字量输入模块，用于采集数字量信号。

ICS TRIPLEX T8480/T8481:Trusted TMR模拟量输出模块，用于输出模拟量控制信号。

ICS TRIPLEX T8110/T8111:Trusted TMR主处理器模块，系统的核心控制单元。

ICS TRIPLEX T8310/T8311:Trusted TMR扩展接口模块，用于扩展系统的I/O容量。

ICS TRIPLEX Trusted系统电源模块:为Trusted系统提供可靠的电源。

安装前准备：在安装ICS TRIPLEX T8830模块之前，请务必查阅相关的Trusted系统文档和T8830的产品手册，确保安装人员具备相应的电气知识和操作技能。检查模块的包装是否完好，确认型号T8830与订单一致。准备好所需的安装工具、DIN导轨和接线端子。确保Trusted系统框架已正确安装并接地。按照系统设计和接线图，规划好现场设备的接线方案。仔细检查现场设备的信号类型和电源要求，确保与T8830兼容。

维护建议：为了确保ICS TRIPLEX T8830模块的长期稳定运行，建议定期进行维护。定期检查T8830模块的接线端子是否松动或腐蚀，并重新紧固。保持模块周围环境的清洁，避免灰尘和污垢积聚。定期检查现场设备的连接线缆是否完好。由于T8830本身为被动端子，其维护主要集中在外部连接和环境维护。如果怀疑T8830存在故障，应检查其与T8431模块的连接以及现场设备的接线是否正确。建议按照Trusted系统的整体维护计划进行定期检查和维护。

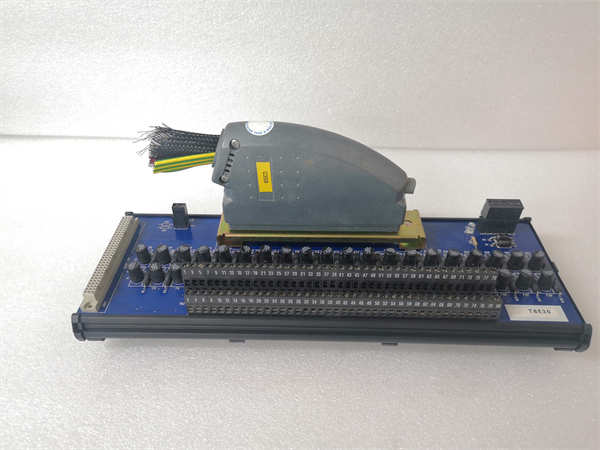

T8830 ICS TRIPLEX

产品保障

ICS TRIPLEX(现隶属于Rockwell Automation)对其产品T8830提供标准的质量保证。该模块在制造过程中经过严格的质量控制和测试，确保其符合相关的工业标准和技术规范。
