Name: T8461 ICS TRIPLEX 三模冗余 (TMR) 数字量输出模块 - 山西鑫业达国际贸易官网
Brand: icstriplex

Description

ICS Triplex T8461是一款高性能的三模冗余(TMR)24/48 Vdc数字量输出模块，专为在安全关键应用中提供无与伦比的可靠性和可用性而设计。作为福克斯波罗（Foxboro，现为施耐德电气旗下品牌）Triconex Trusted™安全仪表系统(SIS)的核心组件，ICS Triplex T8461广泛应用于石油和天然气、炼油、化工、电力生成以及其他对安全性、连续运行和停机成本有极高要求的行业。该模块的核心特点是其故障容错的三模冗余架构。这意味着ICS Triplex T8461内部包含三套独立的数字量输出电路，它们并行运行，并不断通过多数表决机制（投票）来验证各自的输出。即使其中一个通道出现故障（例如，短路、开路或器件失效），模块也能继续正常运行，输出不会受到影响，从而最大限度地消除了单点故障的风险，确保了关键过程的连续性和安全性。

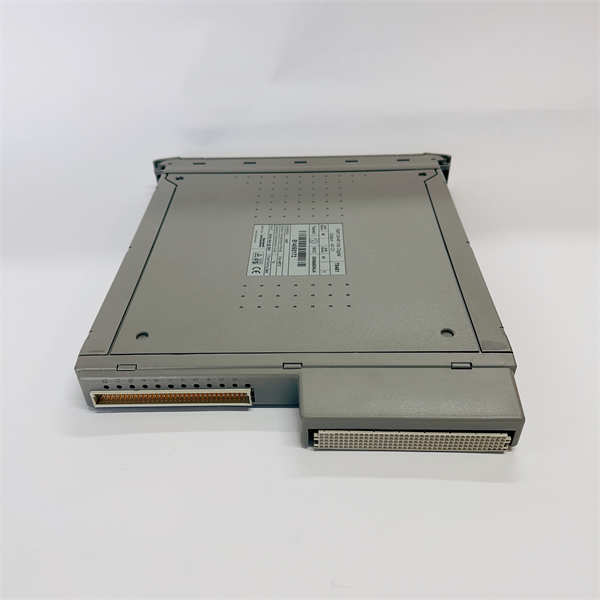

T8461 ICS TRIPLEX

技术规格

产品型号:T8461

制造商:ICS Triplex(施耐德电气旗下品牌)

产品类型:三模冗余(TMR)数字量输出模块

兼容系统:Triconex Trusted™安全仪表系统(SIS)

输出通道数:40个TMR数字量输出通道

独立电源组:5个电源组，每个电源组8个输出

系统供电电压范围:20至32 Vdc

输出/现场电压范围:18至60 Vdc

输出电流额定值(连续):0.75 A/通道(部分资料显示2A/通道，需核对具体版本)，6 A/电源组

最小导通负载电流:25 mA

输出短路保护:电子式(自锁)，自动保护，无需外部熔断器

现场隔离:2500 V脉冲耐受光/电流隔离屏障

事件序列(SOE)分辨率:1 ms

自检间隔:2分钟

工作温度:-5°C至60°C(23°F至140°F)

相对湿度:5%至95%RH(非冷凝)

尺寸(高x宽x深):266 mm x 31 mm x 303 mm(10.5 in x 1.2 in x 12 in)

重量:1.285 kg(2.8 lbs)

安全认证:TÜV认证IEC 61508 SIL 3，CE标志，UL认证

主要特点和优势

ICS Triplex T8461模块凭借其卓越的性能和安全设计，在安全关键型工业应用中提供了显著的特点和优势：

三模冗余(TMR)架构：T8461的核心优势在于其革命性的三模冗余设计。模块内部拥有三套完全独立的硬件通道，它们并行执行相同的输出功能，并通过多数表决逻辑进行决策。这意味着即使一个或两个通道发生内部故障（例如，短路、开路或器件失效），模块也能继续正常运行，输出不会受到影响。这种故障容错能力从根本上消除了单点故障的风险，极大地提高了系统的可靠性和可用性，确保关键过程的持续安全运行。

高度的故障诊断与线路监测：ICS Triplex T8461提供强大的自诊断功能和全面的每通道线路监测能力。它可以自动检测现场接线（例如，连接到执行器的线路）的开路和短路故障，并能区分“卡在开路”和“卡在闭合”的故障状态。这种精密的诊断能力使得运维人员能够迅速定位故障点，缩短故障排除时间，并支持预测性维护策略，从而提高系统的整体运行效率。

无外部熔断器的自动过流保护：每个输出通道都内置了自动过流保护功能，无需额外的外部熔断器。这不仅简化了系统设计和现场接线，减少了物料清单和安装成本，而且提高了系统的可维护性。当发生过载或短路时，模块能够自动保护自身和连接的设备，并在故障消除后自动恢复，进一步提升了系统可靠性。

高隔离度与信号完整性：T8461具备2500 V脉冲耐受的光/电流隔离屏障，确保了控制电路与现场设备之间的电气隔离。这种高隔离度有效防止了接地环路、抑制了电气噪声，并保护敏感的控制电子元件免受现场电气瞬态的影响，从而增强了信号的完整性和系统的整体安全性。

热插拔与高可用性：ICS Triplex T8461支持热插拔功能，允许在系统在线运行时进行模块的安装、更换或移除。这最大限度地减少了非计划停机时间，简化了维护操作，尤其适用于需要24/7连续运行的工业环境，极大地提升了系统的可用性和运维效率。

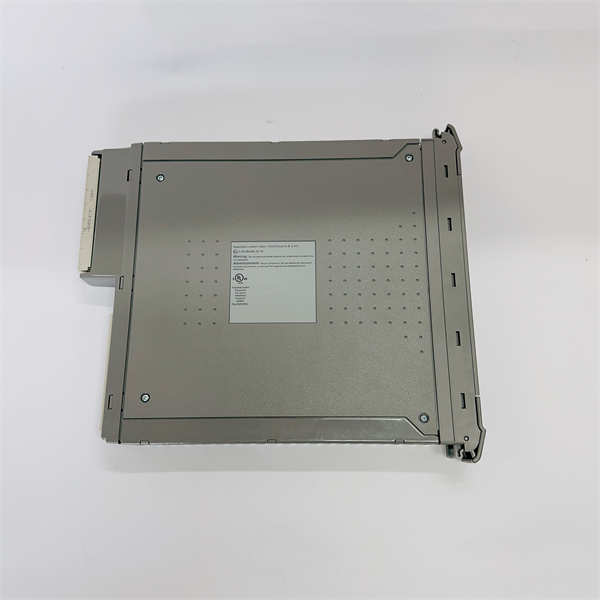

T8461 ICS TRIPLEX

应用领域

ICS Triplex T8461作为Triconex Trusted™SIS的核心数字量输出模块，广泛应用于对安全性和可用性要求极高的各类工业过程控制系统：

石油和天然气：在炼油厂、天然气处理厂、海上石油钻井平台、液化天然气(LNG)设施和长输管道系统中，T8461用于驱动紧急停车阀、火灾扑灭系统、泄压阀以及其他关键执行器。它在紧急停车系统(ESD)和火气系统(F&G)中发挥核心作用，确保在发生危险情况时能快速、可靠地将设备置于安全状态，防止事故发生或蔓延。

化工和石化：在精细化工、基础化工、化肥和石化生产设施中，ICS Triplex T8461用于控制关键过程的联锁、安全关断逻辑和紧急放空系统。它确保了反应器、分离器、储罐等设备的安全运行，防止超压、超温、泄漏等可能引发灾难性后果的异常情况。

电力生成：在火力发电厂、核电站以及其他电力设施中，T8461用于锅炉管理系统(BMS)、汽轮机超速保护系统和紧急停机系统。它控制燃烧器关断阀、汽轮机跳闸阀和紧急冷却系统，确保电力设备的安全启动、运行和紧急停机，保障电网的稳定。

钢铁和冶金：在钢铁、有色金属冶炼和轧制生产线中，ICS Triplex T8461用于控制关键设备的紧急停机、安全联锁和保护装置。例如，在连铸、热轧等高温高压环境中，确保设备在异常工况下的安全停机。

制药和生物技术：在高度自动化和合规性要求严格的制药生产中，T8461用于控制批处理过程中的安全联锁、紧急关断阀和关键设备的启动/停止。它帮助确保生产过程符合GMP（良好生产规范）标准，并保护人员和环境安全。

水处理和污水处理：在大型水处理厂和污水处理设施中，ICS Triplex T8461用于控制水泵的紧急停机、阀门的开关和消毒系统的安全联锁，防止设备损坏或环境污染。

安装与维护

安装前准备：在安装ICS Triplex T8461数字量输出模块之前，请务必详细查阅施耐德电气Triconex Trusted™系统手册和T8461模块的具体安装指南。确保安装环境符合模块的所有技术规格，包括温度、湿度、振动和EMC（电磁兼容性）要求。在进行任何电气连接或模块插拔操作之前，请严格执行公司的安全规程，包括切断Triconex Trusted™系统的所有电源，并采取适当的锁定/挂牌（LOTO）程序，以防止任何意外通电。将T8461模块小心地插入Triconex Trusted™机箱的指定I/O插槽中，确保模块完全插入并与背板连接牢固。根据系统设计图和接线规范，将现场设备（如阀门、继电器、指示灯等）的控制电缆通过相应的Field Termination Unit(FTU)连接到T8461模块。务必确保所有接线正确、牢固，并进行适当的接地，以保障系统稳定运行和操作安全。

维护建议：为了确保ICS Triplex T8461数字量输出模块的长期稳定运行和Triconex Trusted™系统的最高可用性，建议定期进行维护检查。定期对模块进行目视检查，确保其物理连接牢固，包括在机箱中的插入状态以及所有现场接线和通信电缆的连接情况。保持控制柜内部清洁，定期清除T8461模块表面的灰尘和污染物，以确保良好的散热效果，避免过热。通过模块前面板的LED指示灯（如输出状态、模块健康状况、操作模式等）以及Trusted System Workstation Software中的诊断界面，持续监测T8461的运行状态和性能。由于其TMR架构和强大的自诊断功能，系统会自动检测并隔离大多数故障。一旦系统报告任何异常或报警，应及时查明原因并根据手册指导进行故障排除或模块更换。T8461支持热插拔，但任何更换操作仍需遵循严格的步骤和安全规程，以确保系统的安全性和完整性。所有复杂的测试、维修或更换操作应由经过施耐德电气/Triconex专业培训的合格人员进行。

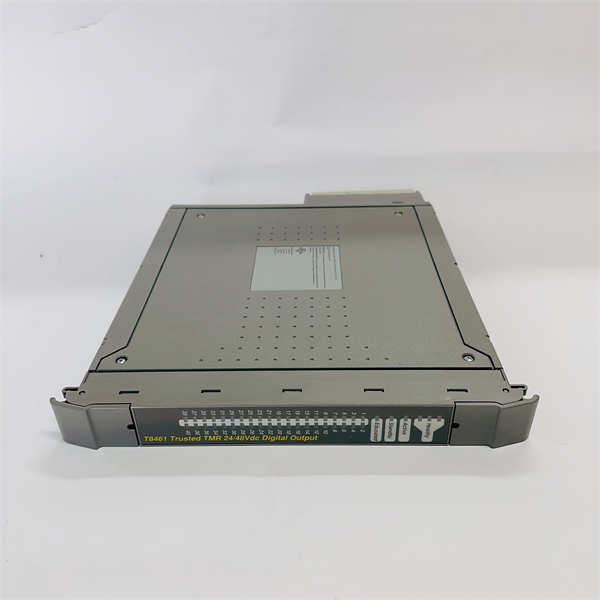

T8461 ICS TRIPLEX

产品保障

施耐德电气作为ICS Triplex品牌的拥有者，对ICS Triplex T8461数字量输出模块提供全面的产品保障。
