T8403C 高密度模拟量输入模块 – 冗余供电，极致可靠性

描述

ICS TRIPLEX T8403C 产品概述

当涉及到工业安全，尤其是在那些一旦出事后果不堪设想的场合，比如核电站、大型 LNG 接收站、或者关键的炼油装置，大家只会认一个名字：Triconex。而 ICS TRIPLEX T8403C 模拟量输入模块，正是这个传奇安全系统的“侦察兵”。它的核心任务，就是将现场传感器采集到的所有模拟量信号（如压力、温度、流量）精确无误地传输给 Tricon 的主处理器。

为什么它能被冠以“安全”之名？秘密就在于它的 TMR（三重冗余）架构。ICS TRIPLEX T8403C 模块内部的每一个输入通道，实际上都是由三套完全独立的电路同时进行信号测量。主处理器在接收数据时，会通过复杂的表决机制（Voting Logic）来比对这三组数据。如果其中一组数据与其他两组数据偏差过大（即发生故障），系统会将其隔离，并以另外两组数据的表决结果作为最终的准确值。整个过程，从故障发生到隔离，都是无扰动（Bumpless Transfer）的，不会影响系统的正常运行。这种设计使得 ICS TRIPLEX T8403C 具备了无与伦比的故障容忍能力（Fault Tolerance），彻底杜绝了单点故障（Single Point of Failure），是安全联锁系统（SIS）最值得信赖的输入端。

主要特点和优势

ICS TRIPLEX T8403C 模块的价值，完全体现在其为安全系统带来的极致可靠性上。

三重冗余表决机制：T8403C 的每一通道均采用 2-out-of-3（2oo3）表决。这意味着在 16 个通道中的任意一个通道，即使出现通道故障（Channel Failure）或者传感器漂移（Sensor Drift），都不会导致系统误动或拒动。它能在系统运行过程中在线诊断（Online Diagnostics）并隔离故障模块，系统可用性（System Availability）高达 99.99999%，这是很多普通 DCS 模块望尘莫及的。

高精度与高隔离度：模块拥有 16 位的输入分辨率，确保对 $4-20 \text{ mA}$ 信号的微小变化都能精确捕捉。这种高精度对于设定安全极限值（Safety Limit）至关重要。同时，T8403C 提供了通道间隔离（Channel-to-Channel Isolation）和通道对地隔离，有效阻止了现场不同回路之间的电磁干扰（Electromagnetic Interference, EMI）或接地回路（Ground Loop）对安全信号的污染。

强大的诊断能力：ICS TRIPLEX T8403C 不仅能测量信号，还具备全面的故障预测能力。它可以对每一个输入通道进行开路检测（Open Circuit Detection）、短路检测（Short Circuit Detection）和超量程报警（Over-range Alarm）。这些内置的诊断功能，使得系统维护人员可以在故障尚未影响安全功能前，就提前发现并更换有问题的模块，从而实现真正的预测性维护（Predictive Maintenance, PM）。

The ICS TRIPLEX T8403C Analog Input Module sets the standard for reliability in safety-critical applications, primarily through its inherent Triple Modular Redundancy (TMR) design.This architecture ensures fault tolerance and guarantees continuous operation even with an internal fault in one of the three parallel measurement paths.3 The T8403C provides 16 high-integrity input channels, each subjected to continuous diagnostics and 2oo3 voting. The high 16-bit resolution ensures precise measurement of continuous process variables crucial for Safety Instrumented System (SIS) trip functions. Furthermore, the module’s robust design includes exceptional galvanic isolation to withstand severe electrical disturbances and transient voltages common in industrial environments.This combination of redundancy, high resolution, and robust electrical isolation makes the T8403C essential for achieving the highest Safety Integrity Level (SIL 3) compliance required in critical process industries worldwide.

应用领域

ICS TRIPLEX T8403C 模块是所有要求 SIL 3 级别安全保护系统的首选硬件，其应用领域都是行业内的“重中之重”。

紧急停车系统（ESD）：这是 T8403C 最核心的应用。在炼油厂、化工厂、海上石油平台（Offshore Platform），它采集反应釜的温度和压力，一旦超限，会立即触发 ESD 动作，防止爆炸或有毒气体泄漏。

火灾和气体系统（F&G）：ICS TRIPLEX T8403C 模块连接气体探测器和火焰探测器的模拟量输出。由于 F&G 报警通常是非安全相关的（Non-Safety Related）但任务关键的（Mission-Critical），T8403C 提供的冗余和高可靠性，确保了在火灾或毒气泄漏时，不会因为测量模块的故障而延误报警和启动消防系统。

关键机器保护系统：如大型压缩机、燃气轮机的超速保护和轴振监测。这些信号的准确性直接关系到设备的巨大价值和操作人员的安全。T8403C 以其 TMR 架构，为这些关键设备的实时数据采集提供了最高的安全保障。

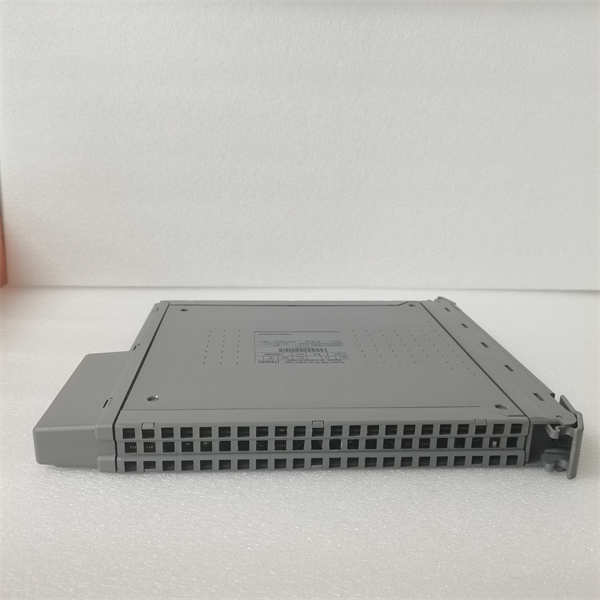

ICS TRIPLEX T8403C

相关产品

ICS TRIPLEX T8403C 模块是 Triconex TMR 系统的标准 I/O 模块，它与以下模块构成了一个完整的安全控制系统：

TRICONEX T8110C：Tricon TMR 主处理器模块（Main Processor Module）。系统的大脑，与三个 T8403C 进行通信和表决。

TRICONEX T8311：数字量输入 (DI) 模块，用于采集开关量信号，与 T8403C 共同构成现场输入。

TRICONEX T8480：模拟量输出 (AO) 模块，用于控制现场调节阀，与 T8403C 形成闭环。

TRICONEX T8300：数字量输出 (DO) 模块，用于发出跳闸指令，如控制断路器或电磁阀。

TRICONEX T8431：高密度模拟量输入模块，在通道数上有别于 T8403C。

TRICONEX 8101：Tricon 机箱（Chassis），T8403C 模块必须安装在专用的 Tricon 机箱内。

安装与维护

安装前准备:安装 ICS TRIPLEX T8403C 模块，必须在系统断电或在线热插拔（Hot-Swapping）模式下进行，具体取决于当前的系统运行状态。在物理安装上，T8403C 必须对应插在 Tricon 机箱内的正确插槽中，并确保插接紧密。关键在于现场接线：由于 T8403C 是一个高精度 AI 模块，现场 $4-20 \text{ mA}$ 信号线必须使用屏蔽双绞线（Shielded Twisted Pair），且屏蔽层应正确接至机箱的仪表地（Instrument Ground），这是避免噪声干扰、确保 T8403C 测量精度的必要步骤。

维护建议: ICS TRIPLEX T8403C 的维护工作主要得益于其 TMR 架构的强大诊断功能。操作人员应定期通过 Triconex 的诊断软件监控模块的诊断指示灯（Diagnostic LEDs）和通道状态。
