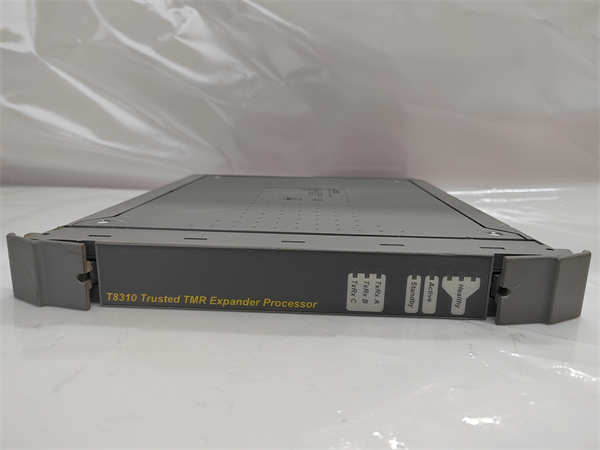

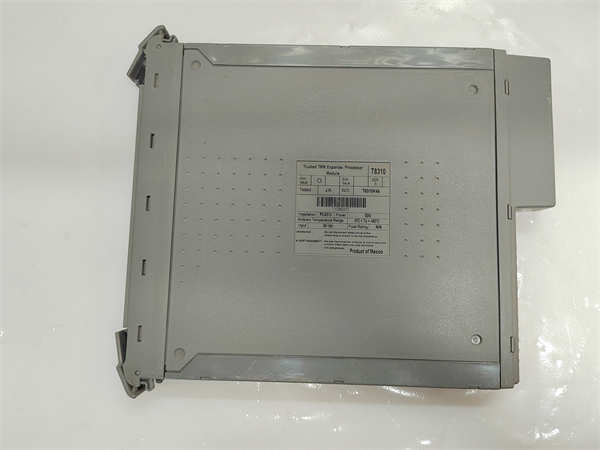

T8310 ICS TRIPLEX Trusted TMR 扩展处理器模块

Description

ICS TRIPLEX T8310是一款专为ICS Triplex Trusted TMR(三重化冗余)系统设计的Trusted TMR扩展处理器模块。作为Trusted扩展机箱中的核心组件，ICS TRIPLEX T8310充当扩展总线和扩展机箱背板之间的“从”接口，使得Trusted系统能够通过扩展机箱增加额外的I/O容量，从而满足大型或复杂工业应用的需求。ICS TRIPLEX T8310采用了硬件实现的容错(HIFT)架构，确保了真正的3-2-0容错运行，即使在多达两个组件发生故障的情况下，系统仍能保持正常运行。该模块支持热备和模块备件配置，方便进行自动或手动的故障修复策略。ICS TRIPLEX T8310以50 MHz的模块时钟和250 Mbps的扩展总线数据速率运行，为扩展系统提供了高性能和高可靠性的保障。

T8310 ICS TRIPLEX

技术规格

产品型号：T8310

制造商：ICS TRIPLEX(Rockwell Automation旗下)

产品类型：Trusted TMR扩展处理器模块

适用系统：ICS TRIPLEX Trusted TMR系统

处理器：基于TMR架构的处理器

模块时钟：50 MHz

扩展总线速率：250 Mbps

电源要求：20 VDC至32 VDC

最大功耗：40 W

散热：40 W

兼容机箱：T8300扩展机箱

工作温度：-40°C至+85°C

安装方式：ICS TRIPLEX Trusted TMR系统扩展机箱插槽安装

主要特点和优势

ICS TRIPLEX T8310 Trusted TMR扩展处理器模块是扩展Trusted系统I/O容量的关键组件，具有以下显著特点和优势：

三重化冗余(TMR)架构：ICS TRIPLEX T8310采用真正的TMR架构，所有关键组件均为三路冗余配置，实现3-2-0的容错运行，即使在两个通道发生故障的情况下，系统仍能可靠运行。

硬件实现的容错(HIFT)：集成了HIFT架构，提供了快速且可靠的故障检测和处理能力，进一步增强了系统的可用性。

热备和模块备件：支持热备(Hot Standby)和模块备件(Module Sparing)配置，允许在系统运行过程中更换故障模块，最大限度地减少停机时间。

高性能扩展总线接口：ICS TRIPLEX T8310提供高达250 Mbps的扩展总线数据速率，确保了扩展机箱与主控制机箱之间的高速数据交换。

全面的诊断功能：内置全面的诊断、监控和测试机制，能够快速识别和定位故障，简化了维护过程。

前面板状态指示：配备前面板LED指示灯，清晰显示模块的健康状态和运行状态，方便用户进行状态监控。

T8310 ICS TRIPLEX

应用领域

ICS TRIPLEX T8310 Trusted TMR扩展处理器模块主要应用于需要扩展I/O容量的ICS Triplex Trusted TMR系统中，适用于以下关键工业领域：

安全仪表系统(SIS)：在大型或复杂的紧急停车系统(ESD)、火灾和气体检测系统(F&G)中，需要扩展I/O点以连接更多的安全仪表和执行机构。

关键过程控制：在石油天然气、化工、电力等行业的复杂控制应用中，需要扩展I/O容量以实现对更多过程变量的监控和控制。

工厂自动化：在大型制造工厂中，需要扩展I/O点以集成更多的自动化设备和传感器。

任何需要高可用性、高安全性和大规模I/O容量的工业自动化应用。

相关产品

ICS TRIPLEX T8300：Trusted TMR扩展机箱，用于安装ICS TRIPLEX T8310扩展处理器模块以及各种I/O模块。

ICS TRIPLEX T8311：Trusted TMR扩展接口模块，用于连接扩展总线，实现主控制机箱与扩展机箱之间的通信。

ICS TRIPLEX T8110B：Trusted TMR电源模块，为ICS TRIPLEX T8310和扩展机箱中的其他模块提供可靠的电源。

ICS TRIPLEX T8400系列I/O模块：用于连接现场传感器和执行器，安装在T8300扩展机箱中，通过T8310与主控制器通信。

ICS TRIPLEX AADvance Workbench：用于配置、编程和诊断Trusted控制系统的软件工具，包括扩展系统。

安装前准备：在安装ICS TRIPLEX T8310 Trusted TMR扩展处理器模块之前，请务必参考相关的ICS Triplex系统手册和T8310模块说明书，确保安装环境符合模块的技术规格要求。检查模块外观是否完好，确认没有运输损坏。确保Trusted系统及其扩展机箱已断电，并按照系统手册的指导，将ICS TRIPLEX T8310模块正确插入到扩展机箱指定的处理器插槽中。连接扩展总线电缆，确保连接牢固可靠。

维护建议：为了确保ICS TRIPLEX T8310 Trusted TMR扩展处理器模块长期稳定可靠地运行，建议定期进行维护。定期检查模块在扩展机箱中的连接是否松动，是否有灰尘或污垢堆积，并及时清理。保持控制柜和扩展机箱内部通风良好，避免模块过热。定期检查扩展总线电缆的连接是否可靠，是否有老化或损坏的迹象。建议按照Trusted系统的维护手册进行定期的系统功能测试和诊断检查。如果发现模块出现任何异常或故障，应及时进行更换，并由经过专业培训的人员进行处理。在进行任何维护操作之前，务必断开控制系统及其扩展机箱的电源，确保人员安全。

T8310 ICS TRIPLEX

产品保障

Rockwell Automation(通过其ICS Triplex产品线)对其产品的质量和服务有着严格的标准，ICS TRIPLEX T8310 Trusted TMR扩展处理器模块在出厂前经过全面的测试和质量控制，确保其性能稳定可靠。我们承诺为用户提供全面的产品质量保证，质保期内，凡属于产品自身质量问题导致的故障，我们将提供免费维修或更换服务。
