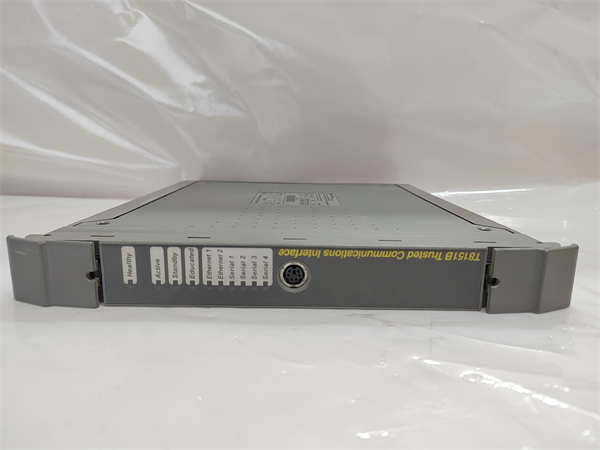

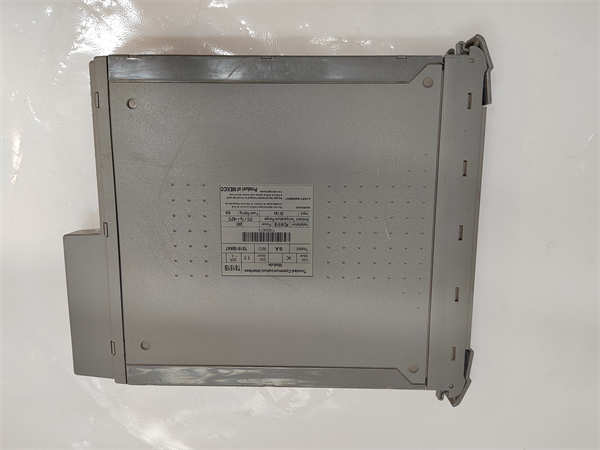

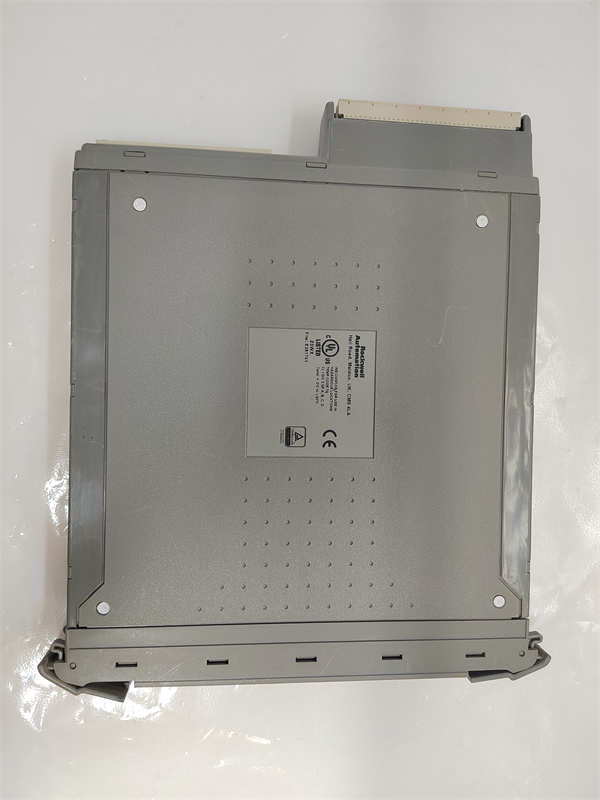

T8151B ICS TRIPLEX Trusted 通信接口 (CI) 模块

Description

ICS TRIPLEX T8151B是一款高性能的Trusted通信接口(CI)模块，属于Rockwell Automation旗下的ICS Triplex Trusted TMR(三重化冗余)系统。作为Trusted控制器的智能通信桥梁，ICS TRIPLEX T8151B旨在提供广泛的通信服务，并显著降低三重化冗余(TMR)处理器的通信负荷，从而优化系统的整体性能和可靠性。ICS TRIPLEX T8151B是一款用户可配置的模块，能够支持多种通信介质，并且在一个Trusted系统中最多可支持四个通信接口模块。它配备了双以太网端口和四个串行端口，支持包括Modbus RTU、Open Modbus TCP、Trusted Peer to Peer和Trusted Enhanced Peer to Peer等多种通信协议。ICS TRIPLEX T8151B通过高性能通信链路提供安全可靠的通信，是构建高可用性和高安全型工业控制系统的关键组件。

T8151B ICS TRIPLEX

技术规格

产品型号：T8151B

制造商：ICS TRIPLEX(Rockwell Automation旗下)

产品类型：Trusted通信接口模块

适用系统：ICS TRIPLEX Trusted TMR系统

以太网接口：2 x 10/100BaseT

串行接口：2 x RS-232/422/485,2 x RS-422/485,1 x RS-232(诊断)

通信协议：Modbus RTU,Open Modbus TCP,Trusted Peer to Peer,Trusted Enhanced Peer to Peer,ICS2000,CP2000

SOE缓冲：4000事件

背板供电：20 Vdc至32 Vdc

功耗：10 W

工作温度：0°C至+60°C

存储温度：-25°C至+70°C

相对湿度：10%至95%,非冷凝

主要特点和优势

ICS TRIPLEX T8151B Trusted通信接口模块为Trusted控制系统提供了强大且可靠的通信能力，具有以下显著特点和优势：

Trusted操作系统：ICS TRIPLEX T8151B运行在Trusted操作系统之上，保证了通信过程的稳定性和安全性。

丰富的通信接口：配备双以太网端口和四个串行端口，ICS TRIPLEX T8151B能够灵活地连接各种外部系统和设备。

广泛的协议支持：ICS TRIPLEX T8151B支持多种常用的工业通信协议，方便与不同类型的设备进行数据交换。

高性能通信链路：通过高性能的通信链路，ICS TRIPLEX T8151B确保了数据的快速、可靠传输。

降低处理器负荷：作为智能通信接口，ICS TRIPLEX T8151B有效地分担了Trusted处理器的通信任务，提高了控制系统的整体性能。

可选Modbus功能：ICS TRIPLEX T8151B可选支持Modbus Master功能（需搭配T812X处理器接口适配器）和基于Modbus的事件顺序记录(SOE)。

前面板诊断接口：ICS TRIPLEX T8151B提供前面板串行诊断端口以及故障和状态指示灯，方便进行系统诊断和维护。

T8151B ICS TRIPLEX

应用领域

ICS TRIPLEX T8151B Trusted通信接口模块凭借其高可靠性和灵活的通信能力，广泛应用于需要高可用性和安全性的关键工业领域：

安全仪表系统(SIS)：在紧急停车系统(ESD)、火灾和气体检测系统(F&G)等安全关键应用中，用于与其他安全系统或监控系统进行可靠通信。

关键过程控制：在石油天然气、化工、电力等行业的关键控制回路中，用于与上位监控系统、历史数据库或其他控制设备进行数据交换。

工厂自动化：用于连接不同自动化子系统，实现数据集成和协同控制。

任何需要冗余通信和多种通信协议支持的工业自动化应用。

相关产品

ICS TRIPLEX T8110B：Trusted TMR电源模块，为ICS TRIPLEX T8151B和其他Trusted系统模块提供可靠的电源。

ICS TRIPLEX T812X：Trusted处理器接口适配器，与ICS TRIPLEX T8151B配合使用可实现Modbus Master功能。

ICS TRIPLEX T8311：Trusted TMR扩展接口模块，用于扩展Trusted系统的I/O容量。

ICS TRIPLEX T8400系列I/O模块：用于连接现场传感器和执行器，通过Trusted系统进行控制和数据采集。

ICS TRIPLEX AADvance Workbench：用于配置、编程和诊断Trusted控制系统的软件工具。

安装前准备：在安装ICS TRIPLEX T8151B Trusted通信接口模块之前，请务必参考相关的ICS Triplex系统手册和T8151B模块说明书，确保安装环境符合模块的技术规格要求。检查模块外观是否完好，确认没有运输损坏。确保Trusted系统机架已断电，并按照系统手册的指导，将ICS TRIPLEX T8151B模块正确插入到指定的通信接口模块插槽中。连接所需的以太网和串行通信电缆时，请务必使用符合要求的电缆，并按照接线图进行正确连接。

维护建议：为了确保ICS TRIPLEX T8151B Trusted通信接口模块长期稳定可靠地运行，建议定期进行维护。定期检查模块在机架中的连接是否牢固，是否有松动现象。保持控制柜内部清洁，避免灰尘和异物进入模块，影响其散热和电气连接。定期检查通信电缆的连接是否可靠，是否有老化或损坏的迹象。建议按照Trusted系统的维护手册进行定期的系统功能测试和诊断检查。如果发现模块出现任何异常或故障，应及时进行更换，并由经过专业培训的人员进行处理。在进行任何维护操作之前，务必断开控制系统的电源，确保人员安全。

T8151B ICS TRIPLEX

产品保障

Rockwell Automation(通过其ICS Triplex产品线)对其产品的质量和服务有着严格的标准，ICS TRIPLEX T8151B Trusted通信接口模块在出厂前经过全面的测试和质量控制，确保其性能稳定可靠。我们承诺为用户提供全面的产品质量保证，质保期内，凡属于产品自身质量问题导致的故障，我们将提供免费维修或更换服务。
