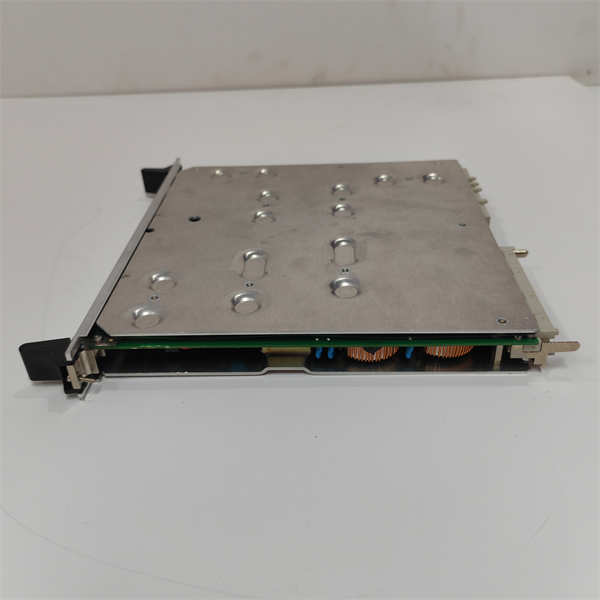

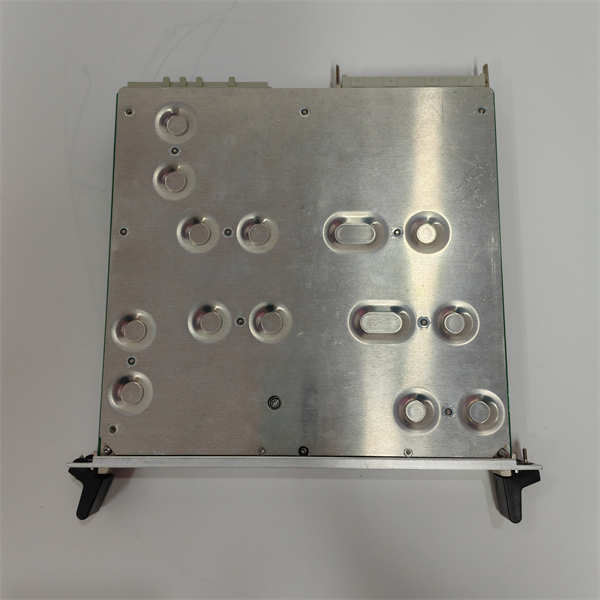

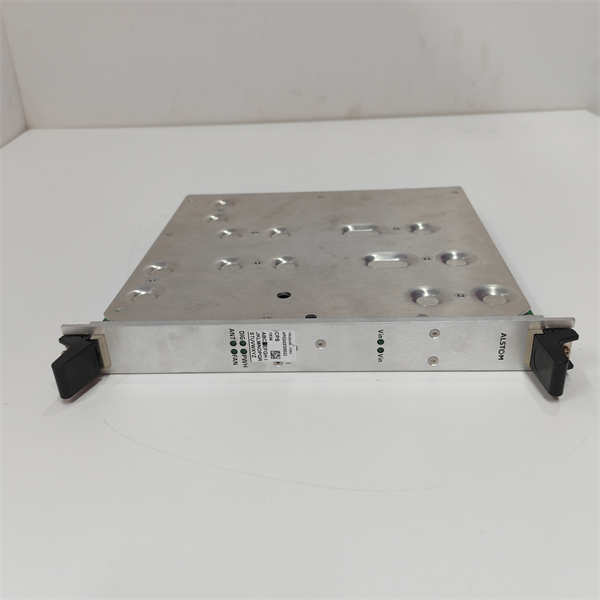

STO1726KO1 ALSTOM 安全扭矩关断(STO)模块

描述

ALSTOM STO1726KO1是一款高可靠性的安全停车(Safe Torque Off,STO)模块，专为轨道交通及重工业应用设计。该模块在电力牵引系统和关键驱动控制中扮演着至关重要的安全角色，通过切断电机供电的扭矩，实现快速、受控的安全停机功能，从而防止意外启动或失控运行，保障人员和设备安全。ALSTOM STO1726KO1通常集成在列车的牵引变流器、辅助变流器或工业驱动控制柜内，作为符合功能安全标准的强制断开环节。它能够快速响应安全指令，在检测到异常情况（如紧急停车信号或安全链中断）时，立即移除电机转矩，确保列车或设备在安全状态下停止。ALSTOM STO1726KO1的设计严格遵循最高级别的工业安全标准（如IEC 61508和EN 50129），具备出色的抗干扰能力和宽温适应性，确保在严苛的铁路和工业环境中也能提供稳定的安全性能。这款模块不仅提升了系统的整体安全等级，还通过其快速响应和高可靠性，为ALSTOM的客户提供了卓越的运行保障。

STO1726KO1 ALSTOM

技术规格

产品型号:STO1726KO1

制造商:ALSTOM

产品类型：安全扭矩关断(STO)模块

输入电压：24V DC±10%(兼容工业标准电源)

安全响应时间：$le$10ms(满足高速停机要求)

输出配置：固态继电器(SSR)或半导体开关

最大输出电流：10A/600V(适用于中小型驱动器)

防护等级：IP20(安装在控制柜内)或更高(如IP65，用于外部模块)

功能安全等级：符合IEC 61508和EN 50129(SIL等级待定，取决于具体应用)

隔离：电气隔离(输入与输出之间)

工作温度：-40°C至+70°C(符合铁路电子设备标准)

安装方式：DIN导轨安装或螺丝固定

诊断功能：状态指示LED，内部故障诊断

主要特点和优势

ALSTOM STO1726KO1安全扭矩关断模块作为其轨道交通和工业驱动解决方案的核心安全组件，具备多项关键特点和显著优势，这些特性共同确保了其在安全敏感应用中的卓越表现。

快速响应与高可靠性：STO1726KO1具备$le$10ms的极速安全响应时间，确保在检测到安全指令时，能够迅速切断电机扭矩，最大限度地减少惯性运行距离，从而有效防止事故发生。这种快速响应能力对于紧急停车和保护操作人员安全至关重要。其内部采用冗余或自诊断架构，极大提升了产品的固有可靠性，降低了故障发生的概率。

符合严苛安全标准：ALSTOM STO1726KO1的设计和制造严格遵循国际和铁路行业的功能安全标准，如IEC 61508(功能安全)和EN 50129(铁路电子设备安全相关系统)。这保证了模块能够集成到最高安全完整性等级（SIL）的系统中，满足轨道交通对极端安全性能的要求，为列车运行提供最高级别的安全保障。

坚固耐用的工业级设计：考虑到铁路运行环境的严酷性，STO1726KO1采用坚固的工业级设计。它能够承受宽泛的温度波动、高湿度、剧烈振动、冲击以及电磁干扰（EMI），确保在恶劣工况下长期稳定运行。无论是置于列车车厢内部的控制柜中（IP20），还是作为外部模块进行部署（可达IP65），其防护等级都能满足实际应用需求，最大限度地减少了环境因素对模块性能的影响。

灵活的输出配置：该模块提供固态继电器（SSR）或半导体开关的输出配置，能够支持高达10A/600V的电流，适用于中小型电机驱动器。这种灵活性使得ALSTOM STO1726KO1能够适应不同功率等级和控制架构的系统，简化了系统集成过程，并确保了与现有设备的良好兼容性。

集成化诊断与状态指示：STO1726KO1通常配备状态指示LED，能够清晰地显示模块的运行状态和潜在的故障。此外，它可能内置自诊断功能，能够持续监测自身的健康状况，并在检测到异常时及时发出警报，这对于快速故障定位、预防性维护和减少非计划停机时间具有重要意义。

STO1726KO1 ALSTOM

应用领域

ALSTOM STO1726KO1安全扭矩关断模块凭借其快速响应、高可靠性和安全合规性，广泛应用于轨道交通及其他需要高安全级别驱动控制的工业领域。

轨道交通牵引系统：在列车的电力牵引变流器和牵引电机控制单元中，STO1726KO1作为核心安全组件。当检测到紧急停车指令、司机操作失误或系统故障时，它能迅速切断电机供电，移除扭矩，从而实现列车的安全停机，防止失控运行或对人员造成伤害。

列车辅助系统：ALSTOM STO1726KO1也应用于列车的辅助变流器、门系统、HVAC（供暖、通风、空调）系统以及其他需要安全停止功能的电机驱动设备中。确保这些辅助设备在紧急情况下能够迅速安全地停止工作，避免次生事故。

工业自动化驱动控制：在各类工业生产线和机械设备中，特别是涉及到人员操作或高速运动的自动化设备，如物料搬运系统、机器人工作站、风力发电机和机床等，STO1726KO1被用于实现符合安全标准的STO功能，防止机器意外启动，保障操作人员的安全。

泵和风扇控制：在泵站、通风系统等大型工业应用中，当需要对电机进行紧急关断时，ALSTOM STO1726KO1提供了一种可靠、安全的解决方案，确保设备能够快速停止运行，避免进一步的损坏或危险。

起重和升降设备：在起重机、电梯和升降平台等设备中，安全扭矩关断功能至关重要。STO1726KO1能够确保在紧急情况下（例如超载、限位开关触发或操作员停止指令），电机能够立即停止并保持安全状态，防止重物坠落或人员被困。

相关产品

与ALSTOM STO1726KO1相关的产品型号主要包括：

ALSTOM Mitrac Traction Converter系列：STO1726KO1很可能作为Mitrac牵引变流器内部的安全模块或其紧密配合的部件。

ALSTOM Agate Train Control and Information Systems：这些系统作为列车的中央控制大脑，会与STO1726KO1接收或发出安全指令。

ALSTOM列车主控制器(VCU)：车辆控制单元会向STO1726KO1发出安全停机指令。

ALSTOM驱动电机和编码器：STO1726KO1直接作用于电机，并可能通过与编码器信号的结合来实现更精密的STO功能。

ALSTOM安全PLC或安全继电器模块：STO1726KO1通常会与这些安全控制器共同组成一套完整的安全系统。

ALSTOM列车诊断与维护工具：用于监控STO1726KO1的状态和性能，并进行故障诊断。

STO1726KO1 ALSTOM

安装与维护

安装前准备：在安装ALSTOM STO1726KO1模块之前，务必仔细查阅ALSTOM提供的官方安装手册和相关电气图纸，并确保所有操作人员都经过专业培训，并严格遵守工业电气设备和铁路系统的安全操作规程。首先，确认所有与STO1726KO1相关的电源（包括主电源和控制电源）已完全断开，并严格执行“上锁挂牌”（LOTO）程序，以防止在安装过程中意外通电或误操作。由于该模块包含敏感的电子元件，操作时必须佩戴接地良好的防静电腕带，并在防静电工作台上进行操作，以避免静电放电对模块造成损害。检查安装位置的环境条件，包括温度、湿度、振动和电磁兼容性（EMC），确保其符合ALSTOM STO1726KO1的运行要求，并确保有足够的散热空间。在将模块安装到指定插槽或固定位置时，务必小心对齐，确保连接器牢固就位，机械固定件（如螺丝或卡扣）紧固到位。在连接电源线、安全输入信号线和驱动输出线之前，仔细检查所有线缆的规格、绝缘和端子状态，确保无损坏、松动或接线错误，并严格按照接线图进行正确连接，特别是安全回路的接线必须严格遵循标准。

维护建议：为确保ALSTOM STO1726KO1模块的长期安全可靠运行，建议定期进行以下维护工作：保持模块及其所在控制柜或设备内部的清洁，定期清除灰尘、油污或其他污染物，特别是散热表面和连接器区域，因为这些会影响散热和电气接触。定期检查所有电气连接点的紧固性，特别是安全输入和输出线缆，防止因振动或环境因素导致的松动或腐蚀，确保安全回路的完整性。利用STO1726KO1前面板的LED指示灯来监控模块的运行状态和安全状态，任何异常的LED指示都应立即进行调查。定期进行功能性测试，模拟安全指令输入，验证ALSTOM STO1726KO1是否能快速、正确地执行安全扭矩关断功能，并记录测试结果。对于部署在严苛环境中的模块，应增加检查频率。虽然STO1726KO1模块通常不进行现场维修，一旦确诊故障，应遵循ALSTOM的官方指南进行模块更换，并使用原厂备件以确保兼容性和可靠性。在进行任何维护或更换操作前，务必遵循安全规程，断开相关电源，以保护设备和人员安全。

产品保障

ALSTOM对STO1726KO1安全扭矩关断模块的质量和性能提供坚实的产品保障。
