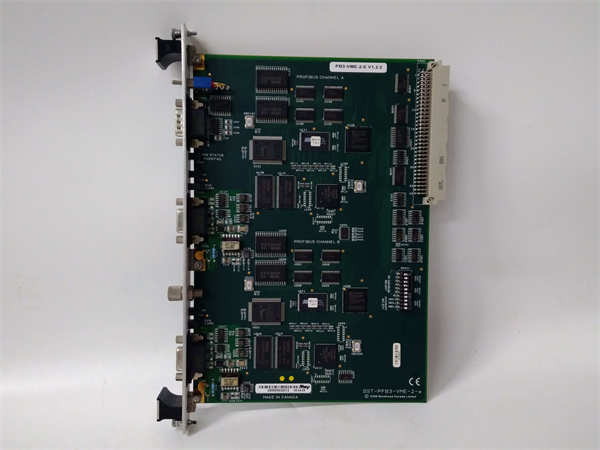

SST SST-PFB3-VME | Profibus-DP 从站接口模块 | VME总线工业通信解决方案

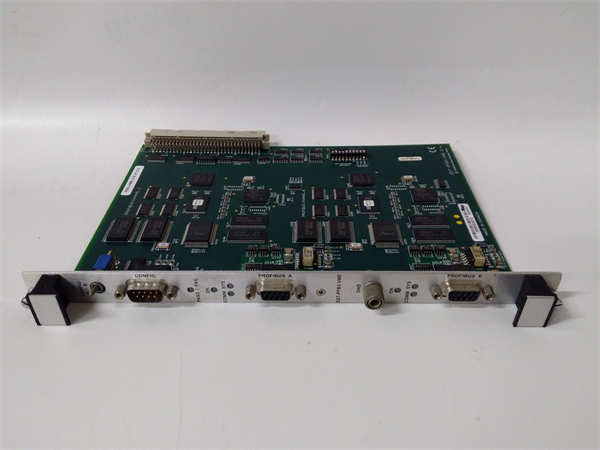

SST SST-PFB3-VME | Profibus-DP 从站接口模块 | VME总线工业通信解决方案 - 图片 2

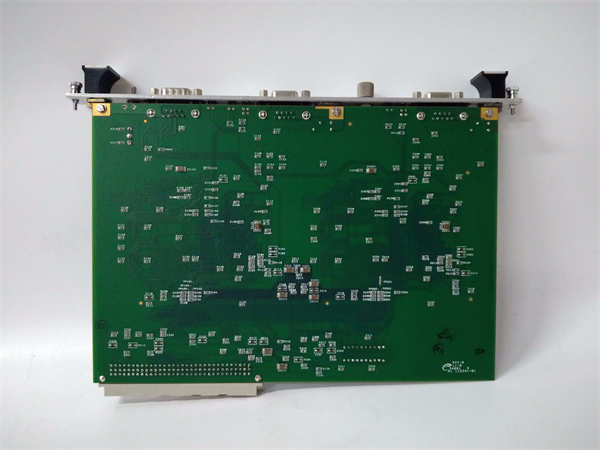

SST SST-PFB3-VME | Profibus-DP 从站接口模块 | VME总线工业通信解决方案 - 图片 3
SST SST-PFB3-VME | Profibus-DP 从站接口模块 | VME总线工业通信解决方案 - 图片 4

SST SST-PFB3-VME | Profibus-DP 从站接口模块 | VME总线工业通信解决方案

  • 型号: SST-PFB3-VME / SST-PFB3-VME-2-E（亦标为 PB3-VME-2-E）
  • 品牌: SST (Schneider Electric 旗下，原 Hilscher 技术授权产品线)
  • 核心功能: VMEbus 与 Profibus-DP 现场总线之间的高性能通信桥接模块，支持主站或从站模式，适用于实时控制与数据采集系统
  • 质保标准: 12个月质保，经Profibus一致性测试与VME总线功能验证
分类：

描述

产品核心摘要

  • 型号: SST-PFB3-VME / SST-PFB3-VME-2-E（亦标为 PB3-VME-2-E）
  • 品牌: SST (Schneider Electric 旗下，原 Hilscher 技术授权产品线)
  • 核心功能: VMEbus 与 Profibus-DP 现场总线之间的高性能通信桥接模块，支持主站或从站模式，适用于实时控制与数据采集系统
  • 供货状态: 现货供应，部分为原厂库存；停产备件可询，支持功能等效替代评估
  • 质保标准: 12个月质保，经Profibus一致性测试与VME总线功能验证
  • 核心优势: 提供Profibus GSD文件匹配、VME地址/中断配置核对及现场替换可行性分析
  • 立即行动: 立即联系我们获取GSD文件、VME槽位配置指南及整机通信测试报告
SST-PFB3-VME SST-PFB3-VME-2-E PB3-VME-2-E

SST-PFB3-VME SST-PFB3-VME-2-E PB3-VME-2-E

关键技术规格

  • 产品型号: SST-PFB3-VME / SST-PFB3-VME-2-E（PB3-VME-2-E 为简写形式）
  • 制造商: SST (System Support Technologies)，后由 Schneider Electric 整合
  • 所属系统: 嵌入式工业通信模块系列，用于VME架构控制器（如Motorola MVME、GE Fanuc等）
  • 总线接口: VME64 或 VME32 兼容（A24/D16, A32/D32 可选），支持非复用地址/数据模式
  • 现场总线: Profibus-DP（符合 EN 50170），支持 DP-V0 和 DP-V1 协议，速率 9.6 kbps – 12 Mbps
  • 工作模式: 可配置为主站（Master）或从站（Slave），SST-PFB3-VME-2-E 支持双Profibus通道
  • I/O 映射: 支持过程数据对象（PDO）自动映射至VME地址空间，最大输入/输出各 244 字节
  • 诊断功能: 板载LED指示总线状态（RUN、ERROR、COMM）、VME访问状态及通道活动
  • 供电要求: +5 V DC（典型值 1.2 A），由VME背板提供
  • 工作温度: 0°C 至 +60°C，符合工业级环境要求

功能定位与应用场景分析

SST-PFB3-VME 系列模块是为解决 VME架构工业控制器与Profibus现场设备之间通信隔离问题而设计的经典桥接方案。在20世纪90年代至2010年代广泛部署的电力、轨道交通、冶金和军工控制系统中，大量基于Motorola MVME或GE Fanuc VME CPU的平台需接入变频器、远程I/O、智能阀门等Profibus设备。该模块通过硬件级协议转换，在不占用主机CPU资源的前提下，实现微秒级过程数据交换，显著提升系统实时性与确定性。

其核心价值在于：保留原有VME控制系统架构的同时，无缝扩展现代现场总线能力，避免整套控制器更换带来的高昂成本与工程风险。尤其对于仍在运行的关键基础设施，这类模块是维系“老系统+新设备”协同工作的关键纽带。

典型应用场景包括：

  • 场景一：用于水电站计算机监控系统（如采用MVME162 CPU）中，将调速器、励磁装置等Profibus从站接入VME主控机，实现全厂数据集中采集
  • 场景二：作为轨道交通信号系统中VME安全控制器的通信扩展卡，连接Profibus-DP轨旁设备（如转辙机状态采集模块）
  • 场景三：在已停产的GE Mark V或早期DCS系统中，用于替换故障的专用通信卡，通过Profibus接入第三方智能仪表，延长系统生命周期

质量标准与测试流程

我们深知，一块通信模块的失效可能导致整个控制环路中断。因此，针对 SST-PFB3-VME 系列，我们建立了严格的多层级验证流程，确保其在复杂工业网络中的可靠交互：

  • 外观与清洁：所有模块均进行金手指清洁、外壳除尘，检查VME连接器无氧化、电容无鼓包，确认标签型号与固件版本清晰可辨。
  • 上机实测：模块安装于真实VME测试平台（如Motorola MVME167 + VxWorks系统），加载客户典型应用驱动，验证VME地址译码、中断请求（IRQ）响应及DMA传输稳定性。
  • 功能诊断：使用Profibus Tester（如Softing PB-Tester）模拟主站/从站，测试模块在12 Mbps高速下的通信鲁棒性，验证GSD文件兼容性、参数化流程及诊断报警上报功能。
  • 双通道验证（仅限 -2-E 型号）：对两个独立Profibus通道分别进行带载测试，确保通道间无串扰，且VME侧能正确区分两路I/O映射区域。
  • 质保承诺：仅当模块通过全部通信压力测试（≥4小时连续无误码）后，才附带测试日志出库，并提供12个月功能性质量保证，覆盖通信中断、参数丢失及硬件故障。
SST-PFB3-VME SST-PFB3-VME-2-E PB3-VME-2-E

SST-PFB3-VME SST-PFB3-VME-2-E PB3-VME-2-E

兼容性与升级路径

为确保 SST-PFB3-VME 系列模块在您的系统中正确集成，请务必核对以下技术细节：

  • 硬件标识：请注意 “SST-PFB3-VME-2-E” 与简写 “PB3-VME-2-E” 为同一硬件，但早期 “SST-PFB3-VME”（无后缀）为单通道版本，不可互换。请以PCB丝印或EEPROM读取为准。
  • VME配置：模块需通过跳线或软件设置VME基地址（Base Address）、中断向量（Interrupt Vector）及总线宽度（A24/A32）。若与现有VME设备地址冲突，将导致系统无法启动。
  • GSD文件匹配：不同固件版本需对应特定GSD文件（如 pb3vme.gsd 或 pb3vme2e.gsd）。使用错误GSD将导致Profibus主站无法完成参数化。
