SST SST-PB3-CLX | ControlLogix PROFIBUS主站模块 | 可靠性解决方案

描述

关键技术规格

• 产品型号: SST-PB3-CLX
• 制造商: SST (Smart Solutions Technologies)，技术平台基于 Hilscher netX
• 所属系统: Allen-Bradley ControlLogix / CompactLogix（通过 1756-A/B/C/D 机架）
• 通信协议: PROFIBUS-DP（IEC 61158 Type 3），支持 DP-V0 和 DP-V1
• PROFIBUS 接口: 1× RS-485，9针 D-SUB 母头，带 500 VDC 电气隔离
• 最大波特率: 12 Mbps（自动/手动可选）
• 最大从站数: 126 个（每网段），支持最多 244 字节输入/输出数据
• ControlLogix 集成方式: 作为本地 I/O 模块插入 1756 机架，通过 Produced/Consumed Tags 或 MSG 指令交换数据
• 配置工具: SST ProfiSoft（独立）或 RSLogix 5000 / Studio 5000（通过 EDS 文件导入）
• 工作温度: 0°C 至 +60°C
• 认证标准: CE、UL、cUL、PROFIBUS International (PI) 认证

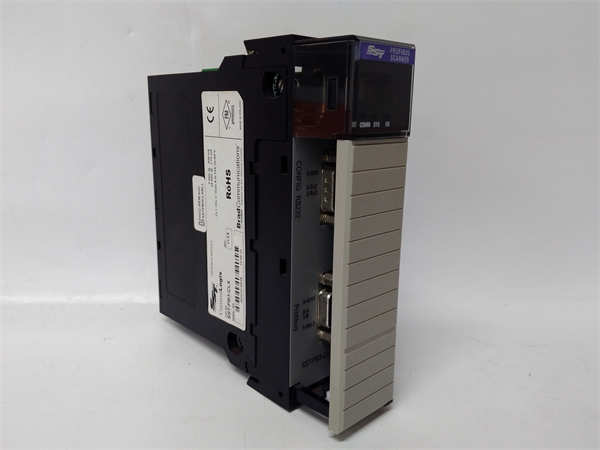

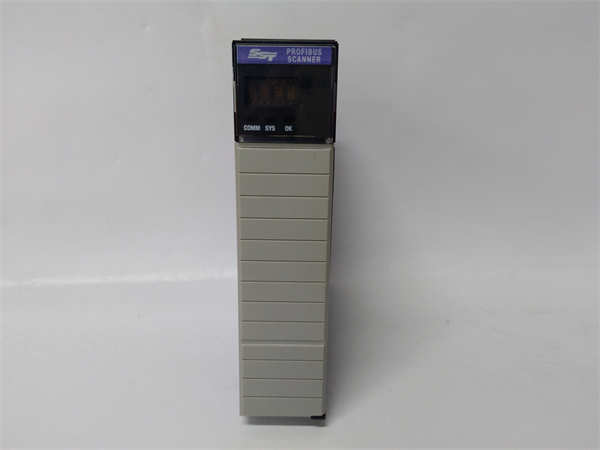

SST SST-PB3-CLX

功能定位与应用场景分析

SST-PB3-CLX 是针对罗克韦尔自动化用户在混合品牌工厂环境中面临“通信孤岛”问题的经典解决方案。它主要用于解决 ControlLogix 控制器无法原生接入 PROFIBUS 网络的限制，使用户无需更换现有 PLC 架构，即可直接集成大量基于 PROFIBUS 的智能设备，显著降低系统改造成本与工程复杂度。

该模块在 ControlLogix 机架内表现为一个标准 I/O 模块，其 PROFIBUS 数据通过映射到控制器标签（Tags）实现透明访问，工程师可在 RSLogix 5000 或 Studio 5000 中像操作本地 I/O 一样读写远程设备数据。这种“无缝桥接”能力使其成为跨品牌集成项目中的关键枢纽。

典型应用场景包括：

• 场景一：用于汽车焊装车间，将 ControlLogix 主控系统与西门子 S7-300 远程站（ET 200M）及 ABB 机器人伺服驱动器（ACS880）通过 PROFIBUS 统一联网，实现节拍同步与故障联锁。
• 场景二：作为水处理厂 SCADA 系统的通信扩展单元，连接分布在泵房的 PROFIBUS 压力变送器、流量计和电动阀门执行器，避免铺设大量硬接线。
• 场景三：用于替换已停产的 ProSoft 或 Phoenix Contact 类似网关，在维持原有 ControlLogix 程序不变的前提下，确保老旧 PROFIBUS 网络持续运行。

质量标准与测试流程

我们深知，通信模块的失效可能导致整个产线通信中断，因此我们对 SST-PB3-CLX 实施高于行业标准的可靠性验证流程：

• 外观与清洁：所有模块均在 ESD 防护环境下进行外观检查，确认 D-SUB 接口无氧化、针脚无弯曲，外壳无撞击损伤，并清除内部积尘。
• 上机实测：模块被安装至真实 1756-L7x ControlLogix 机架，加载标准 Studio 5000 工程，连接模拟 PROFIBUS 从站（如 Siemens IM151），进行 72 小时连续通信压力测试，验证数据一致性、错误恢复及热插拔行为。
• 功能诊断：使用 SST ProfiSoft 工具导入典型 GSD 文件（如西门子、ABB），验证 DP-V1 非循环通信（参数读写）、诊断信息上报及总线负载监控功能；同时测试 12 Mbps 高速模式下的稳定性。
• 质保承诺：仅当模块通过全部功能性、协议一致性及长期稳定性测试后，方可出库，并提供 12 个月有限质保，覆盖非人为损坏导致的通信失效或硬件故障。

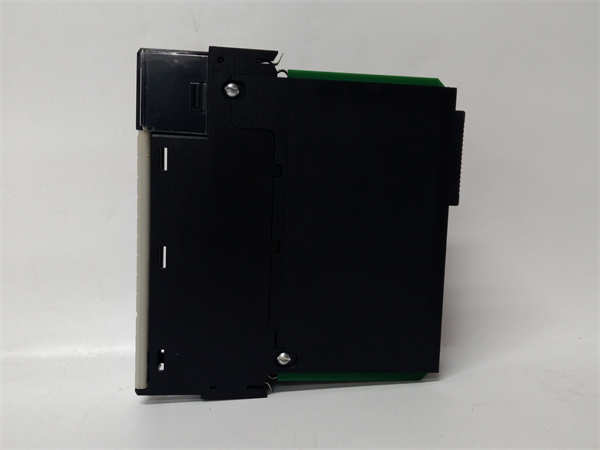

SST SST-PB3-CLX

兼容性与升级路径

为确保 SST-PB3-CLX 在您的 ControlLogix 系统中稳定运行，请务必核对以下关键兼容性要素：

• 硬件/固件：需使用 1756 机架（A/B/C/D 系列），不支持 CompactLogix 直接安装（需通过 1769-L3x + 1769-AENTR 等间接方案）。ControlLogix CPU 固件建议不低于 v20，以确保 Produced/Consumed Tags 支持完整数据块。
• 配套组件：必须使用原厂或屏蔽型 PROFIBUS 电缆（如 Belden 3075A），并在网络末端启用终端电阻。模块自带 D-SUB 接口，无需额外收发器。
• 替代关系：SST-PB3-CLX 是 SST-PFB-CLX 的功能增强版，支持更高波特率与更多从站。若您的应用仅需少量 I/O，也可评估 ProSoft MVI56-PDPMV1 等替代方案，但需重新组态。
