SST-PFB-CLX Profibus DP 通信模块 – ControlLogix 平台的高速现场总线集成专家！

描述

SST-PFB-CLX：这块ControlLogix 平台专用的 Profibus DP 通信接口模块，那是 PLC 背板里的“通信中枢”！专用于让 Allen-Bradley ControlLogix PLC 高速接入 Profibus DP 网络，支持主站/从站模式，协议类型：Profibus DP，PLC 兼容性：ControlLogix/CompactLogix，传输速率：最高 12 Mbaud。专治各种 Profibus 网络与 Rockwell 系统的集成难题。

SST-PFB-CLX 产品概述

SST-PFB-CLX 模块是 SST 公司（后被 Molex/Woodhead 收购）专门为 Rockwell Automation (Allen-Bradley) 的 ControlLogix 可编程自动化控制器 (PAC) 平台设计的一款高性能 Profibus DP 现场总线通信接口模块。它的核心价值是让 ControlLogix 处理器能够高效、可靠地与 Profibus 网络上的各种现场设备（如分布式 I/O、变频器、智能仪表等）进行实时数据交换。SST-PFB-CLX 模块直接插入 ControlLogix 机架 (Chassis) 内部的槽位，通过 ControlLogix 的高速背板总线 (Backplane) 与主控制器进行通信。

与传统的网关或通信处理器不同，SST-PFB-CLX 模块采用了协议卸载 (Protocol Offloading) 架构，自身内置了强大的通信处理器，完全承担了复杂的 Profibus 协议栈处理、数据打包、错误校验等任务。这使得 ControlLogix CPU 无需耗费宝贵的处理时间在通信上，可以全心全意专注于执行控制逻辑 (Control Logic)，从而显著提高了整个系统的实时性 (Real-Time Performance) 和响应速度。因此，在任何需要将 ControlLogix 的强大功能与广泛应用的 Profibus DP 网络相结合的项目中，SST-PFB-CLX 都是首选的、高集成度的解决方案。

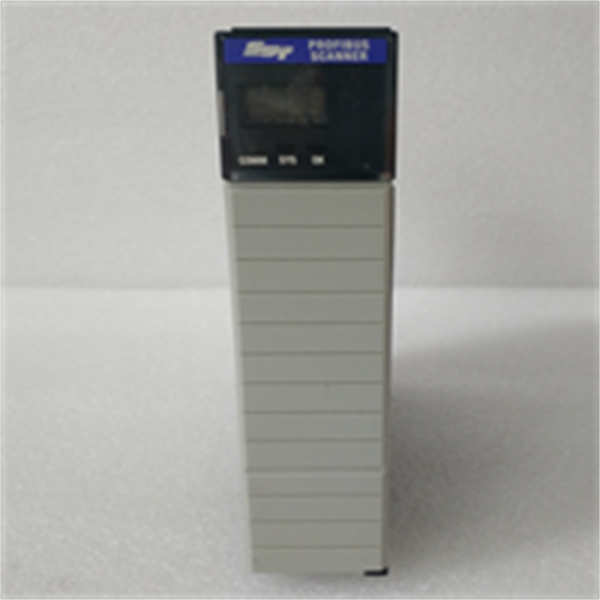

SST-PFB-CLX SST

SST-PFB-CLX 技术规格

主要特点和优势

SST-PFB-CLX 能够在竞争激烈的 ControlLogix 附件市场中成为经典，靠的就是它**“专业、无缝”**的集成能力。

核心优势在于高性能 Profibus 协议卸载。这块 SST-PFB-CLX 模块内置的通信芯片可以处理所有 Profibus DP 的循环数据交换 (Cyclic Data Exchange) 任务，以高达 12 Mbaud 的速率进行数据传输。更关键的是，它通过 ControlLogix 的背板总线，直接将 Profibus 数据映射到 PLC 的控制器标签 (Controller Tags) 中，这种原生、透明的通信方式，避免了复杂的消息传递 (Messaging) 逻辑，极大地简化了应用层编程 (Application Layer Programming)，确保了数据的实时性和一致性。

其次，高度的集成性和编程便利性。作为 ControlLogix 架构的一部分，SST-PFB-CLX 模块的配置可以在 RSLogix 5000 / Studio 5000 软件环境中直接完成，无需跳出 PLC 的编程环境。只需导入模块的电子数据表 (EDS) 文件，工程师就能像配置 Rockwell 自家模块一样，轻松设置 Profibus 主站或从站功能、配置从站设备以及映射 I/O 数据区。这种**“上手即用”的集成度，大幅缩短了系统集成 (System Integration)** 和调试周期。

再者，灵活的主从站功能和光电隔离。SST-PFB-CLX 可以配置为 Profibus DP 主站，控制和管理多达 125 个从站；也可以配置为从站，将 ControlLogix 系统的数据提供给更高层级的 DCS (Distributed Control System) 或SCADA (Supervisory Control and Data Acquisition) 系统。它的 Profibus 接口通常具备光学隔离 (Optical Isolation)，能够有效隔绝现场总线上的电气干扰和地电位差，保障 SST-PFB-CLX 模块在严苛工业环境中的通信稳定性和硬件安全。

The SST-PFB-CLX is a high-performance Profibus DP communication module specifically engineered for the Rockwell ControlLogix platform. Its technical superiority stems from its design for direct backplane access and its robust protocol coprocessor. This architecture enables SST-PFB-CLX to offload the entire Profibus protocol stack, including high-speed 12 Mbaud cyclical data management, from the ControlLogix CPU. This separation is crucial for maintaining the deterministic performance required by the PAC. The module facilitates seamless integration by using ControlLogix tag-based data transfer, eliminating the need for complex message instructions and drastically simplifying the integration of Profibus devices into the Rockwell programming environment (RSLogix 5000). Furthermore, the module’s flexibility to operate as either a Profibus Master (controlling field devices) or a Slave (reporting to a higher-level controller) ensures its adaptability across various network topologies. The use of features like Optical Isolation on the bus interface guarantees signal integrity and hardware protection against industrial electrical noise and ground loops.

应用领域

SST-PFB-CLX 模块的应用场景非常清晰，主要服务于需要ControlLogix PLC 控制 Profibus 网络的工业环境。

首先，在大型自动化生产线中，例如汽车制造、饮料灌装，现场部署了大量的 Profibus DP 兼容的变频器 (VFD)、气动阀岛 (Valve Manifolds) 和分布式 I/O 站。SST-PFB-CLX 作为 ControlLogix 的主站，统一管理和控制这些设备，确保高速、同步的生产节拍。

其次，在精细化工和过程控制中，ControlLogix 需要与大量的 Profibus 智能仪表和分析仪进行数据交换。SST-PFB-CLX 的高级功能支持，使得它能够高效地处理这些设备的诊断和参数化数据，帮助操作员进行设备维护和状态监测 (Condition Monitoring)。

此外，任何需要将现有的 Profibus 现场设备升级或替换为 ControlLogix 系统的项目，SST-PFB-CLX 都是最理想的选择，因为它允许用户在最小化现场布线更改的情况下，最大化 ControlLogix 的处理能力。简而言之，只要你的项目涉及 Rockwell ControlLogix 和 Profibus 这两大技术，SST-PFB-CLX 就是你必须配置的核心通信模块。

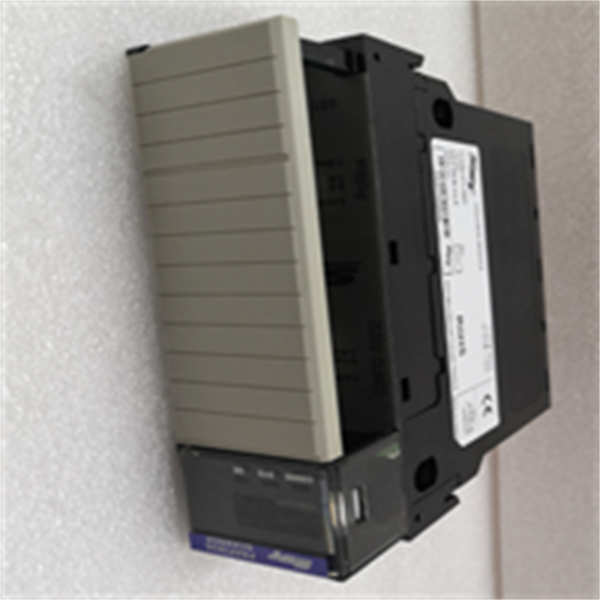

SST-PFB-CLX SST

相关产品

SST-PFB-CLX 是 ControlLogix Profibus 通信的主力军，与其相关的产品通常是同类或配套产品：

ProSoft Technology MVI56-PDPS：另一个主流品牌推出的 Profibus DP 模块，是 SST-PFB-CLX 在 ControlLogix 平台上的直接竞争对手和替代品。

Rockwell 1756-CNB/E：ControlLogix 的 ControlNet 或 EtherNet/IP 模块，与 SST-PFB-CLX 共同构成 ControlLogix 的网络通信体系。

SST-DN-CLX：SST 推出的 DeviceNet 协议的 ControlLogix 模块，与 SST-PFB-CLX 属于同一硬件架构，但协议不同。

SST-PB3-SLAVE：同系列中用于作为 Profibus 从站的模块（如果 SST-PFB-CLX 专注于主站功能）。

Siemens CP 342-5：西门子 S7-300 系列用于 Profibus DP 通信的处理器模块，功能定位与 SST-PFB-CLX 相似，但平台不同。

安装与维护

安装前准备: 安装 SST-PFB-CLX 模块前，必须断开 ControlLogix 机架的电源！ 确认机架有空闲的槽位，并将 SST-PFB-CLX 模块平稳地推入槽位，直到锁定。接线时，必须使用 Profibus 专用的屏蔽双绞线电缆，并严格遵守 D-Sub 9 针连接器的接线规范。最重要的步骤是软件配置：必须在 RSLogix 5000 / Studio 5000 中导入 SST-PFB-CLX 的 EDS 文件，正确配置其主站功能、从站地址列表和 I/O 数据的映射区。

维护建议: SST-PFB-CLX 模块的维护重点在于总线诊断和配置核对。定期通过 RSLogix 5000 或 SST 提供的诊断软件，检查 SST-PFB-CLX 模块上的LED 状态指示灯，特别是总线通信和故障指示灯。如果出现通信故障，应先检查 Profibus 总线上的终端电阻设置是否正确，这是 Profibus 网络的常见故障点。同时，定期备份 ControlLogix 程序和 SST-PFB-CLX 的配置参数，以应对突发故障。
