SST-PB3-CLX – 工业自动化领域里的最高性能协议转换方案！

描述

产品简要说明

ProSoft SST-PB3-CLX：这块ProSoft Technology出品的PROFIBUS DP 主站通信模块，是ControlLogix系统里的“通信专家”！它专职将CLX处理器与PROFIBUS DP网络无缝连接，实现高速数据交换和远程设备控制。通信速率：最高 12 Mbit/s，安装位置：ControlLogix 机架，核心功能：PROFIBUS Master/Slave 双向通信……专治各种PLC跨平台集成难题。

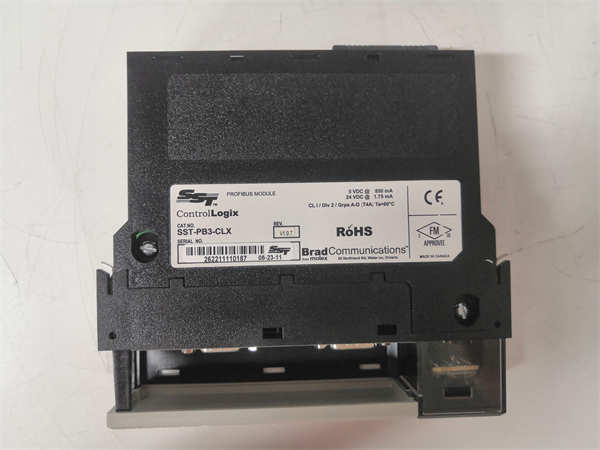

SST-PB3-CLX ProSoft

SST-PB3-CLX 产品概述

ProSoft Technology 的 SST-PB3-CLX 模块是专为 Rockwell Automation ControlLogix 平台设计的高性能通信接口卡。它的核心价值在于，解决了工业现场一个非常普遍且棘手的难题：如何让强大的美系 ControlLogix 可编程逻辑控制器 (PLC) 系统，能够高效、稳定地控制和集成数量庞大的、使用欧洲标准的 PROFIBUS DP 现场总线协议的设备（如变频器、仪表、远程I/O站等）。

SST-PB3-CLX 模块在物理上直接插入 ControlLogix 机架的背板，通过高速背板通道与 CLX 处理器进行数据交换，因此它被称为**“背板通信模块”。在功能上，SST-PB3-CLX 模块主要充当 PROFIBUS DP 主站（Master），负责组织、调度并管理最多 125 个 PROFIBUS DP 从站（Slave）设备。它内置了强大的处理器和专有固件，负责协议栈的完整解析、数据包的快速打包和解包，以及PROFIBUS网络的实时诊断**。这块 SST-PB3-CLX 的存在，确保了 ControlLogix 系统的控制逻辑和 PROFIBUS DP 网络的现场设备之间，能够实现高速、确定性 (Deterministic) 的数据流，是跨平台集成的定海神针。

主要特点和优势

直接插入 ControlLogix 背板：SST-PB3-CLX 模块最大的优势就是它的物理集成度。它直接插在 ControlLogix 1756 机架的任一可用插槽中，无需外部电源、网线或转换盒。这种高集成度的背板通信方式，不仅简化了布线和安装（Installations），更重要的是它保障了 CLX 处理器与通信卡之间的数据交换速度达到最高，这是实现高速控制和实时数据采集（Data Acquisition）的关键。

高性能 PROFIBUS DP 主站：这块 SST-PB3-CLX 模块在 PROFIBUS 网络中扮演的角色是主站 (Master Class 1)，这意味着它拥有对整个 DP 网络的绝对控制权。它支持从 9.6 Kb/s 到业界最高 12 Mbit/s 的通信速率，确保在大型网络中也能保持毫秒级的确定性响应。模块内部集成了完整的 PROFIBUS 协议栈 (Protocol Stack)，所有的协议处理和管理工作都在 SST-PB3-CLX 上完成，极大地减轻了 ControlLogix CPU 的负担，使其可以将计算资源集中在执行控制逻辑上。

强大的数据映射和同步能力：SST-PB3-CLX 模块使用 ControlLogix 的标签（Tags）机制进行数据交换。通过专用的组态软件（ProSoft Configuration Builder），用户可以简单直观地将 PROFIBUS 从站的 I/O 数据映射到 CLX 控制器的内存标签中。这种映射是自动且同步的，一旦配置完成，CLX 程序就可以像访问本地 I/O 模块一样访问远程 PROFIBUS 设备的数据，极大地简化了编程和系统集成 (System Integration) 的难度。

全面且易用的网络诊断：SST-PB3-CLX 不仅仅是传输数据，它还是一个网络医生。它内置了丰富的诊断功能 (Diagnostic Capabilities)，能够实时监测 PROFIBUS 网络的健康状态，包括通信错误率、从站状态、循环时间（Cycle Time）等关键指标。这些诊断数据可以直接通过 ControlLogix 的标签上传到 HMI/SCADA，帮助维护人员快速发现并解决现场总线故障，保障系统的可维护性 (Maintainability) 和高可用性 (High Availability)。

English Technical Overview:

The ProSoft SST-PB3-CLX module is a high-performance communication interface designed specifically for the Rockwell Automation ControlLogix (CLX) platform. This module serves as a powerful PROFIBUS DP Master Class 1 device, enabling seamless, high-speed integration between the CLX processor and a large network of PROFIBUS DP Slaves. Key to its value is its direct integration into the ControlLogix 1756 backplane, which utilizes the high-speed backplane for data exchange, minimizing latency and freeing up the main CLX CPU. The SST-PB3-CLX supports communication speeds up to 12 Mbit/s, providing deterministic control over up to 125 field devices. Configuration is simplified through powerful tools that allow engineers to intuitively map PROFIBUS I/O data directly to CLX controller tags. Furthermore, the module offers extensive on-board network diagnostics, allowing maintenance personnel to monitor PROFIBUS network health, identify errors, and ensure optimal performance and reliability in harsh industrial environments. Its robust design makes the SST-PB3-CLX an essential component for hybrid industrial control architectures combining US and European automation standards.

应用领域

SST-PB3-CLX 模块的核心应用在于解决大型、混合架构的自动化系统中，ControlLogix 与 PROFIBUS 现场总线之间的通信瓶颈和集成难题。

汽车制造与装配： 在大型汽车制造工厂中，Rockwell ControlLogix 负责整体的生产线控制，但许多专用的机器人控制、焊枪电源或涂装系统可能采用 PROFIBUS DP 接口。SST-PB3-CLX 模块确保了这些关键设备能够以高速、同步的方式，听从 CLX 系统的调度。

过程工业的改造与升级： 在石油化工、制药、食品饮料等行业，很多老旧设备或新增的欧洲品牌设备（如西门子、ABB 的变频器或流量计）仅支持 PROFIBUS 协议。SST-PB3-CLX 允许工厂在不更换现有 CLX 系统的基础上，轻松集成这些 PROFIBUS 设备，实现了平滑的系统升级和资产最大化利用。

大型分布式I/O控制： 当需要通过 PROFIBUS DP 连接远距离或大量分布式 I/O 站时，SST-PB3-CLX 作为高性能的主站，能够高效地管理数据循环，确保 ControlLogix 能够及时获取和发送远程 I/O 的状态和控制信号。

电力和水处理行业： 在电厂的辅控系统或大型水处理厂中，需要 ControlLogix 与众多第三方设备（如泵、阀门控制器）进行通信，SST-PB3-CLX 提供了可靠的、高带宽的 PROFIBUS 通道。

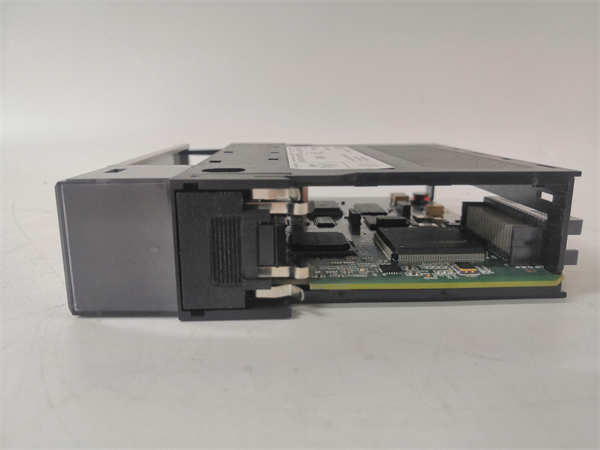

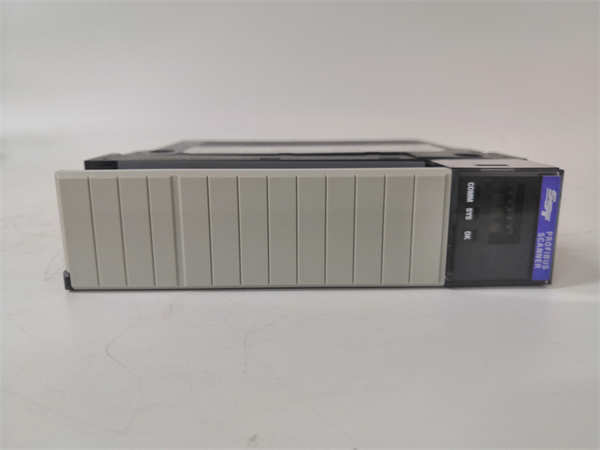

SST-PB3-CLX ProSoft

相关产品

SST-PB3-CLX 模块是 ProSoft Technology 针对 ControlLogix 平台定制的 PROFIBUS 解决方案，与其相关的产品通常包括：

SST-PB3-CLX-R：SST-PB3-CLX 的冗余 (Redundancy) 版本，用于要求极高可用性的应用。

MVI56-PDPS：ProSoft 针对 ControlLogix 平台的PROFIBUS DP 从站 (Slave) 模块，与 SST-PB3-CLX 配合使用或作为从站接入其他主站网络。

MVI56E-MCM：ControlLogix 平台上的 Modbus TCP/RTU 主从站模块，用于处理另一种常见的现场通信协议。

1756-L83E：Rockwell ControlLogix 5580 系列处理器，SST-PB3-CLX 的直接通信伙伴。

1756-A7：ControlLogix 7槽机架，SST-PB3-CLX 的物理安装平台。

安装与维护

安装前准备: 安装 SST-PB3-CLX 模块前，请务必关闭 ControlLogix 机架的电源，并执行严格的静电防护 (ESD) 措施。将 SST-PB3-CLX 插入 ControlLogix 1756 机架的任一空槽位，确保其与背板连接紧密。最重要的步骤是组态：你需要使用 ProSoft Configuration Builder (PCB) 软件，加载 SST-PB3-CLX 的配置，包括 PROFIBUS 网络速率、从站地址、I/O 数据量以及与 ControlLogix 标签的映射关系，这一步的准确性直接决定了通信的成败。

维护建议: SST-PB3-CLX 模块的维护主要依赖于其强大的在线诊断功能。应定期通过 CLX 处理器或专用的诊断软件，查看 SST-PB3-CLX 报告的 PROFIBUS 网络错误计数和从站状态。任何持续升高的网络错误率都表明现场总线电缆或终端电阻可能存在问题。
