SST-DN3-PCI-2 DeviceNet 通信卡 – PC/IPC 平台的主从站连接利器，稳定可靠！

描述

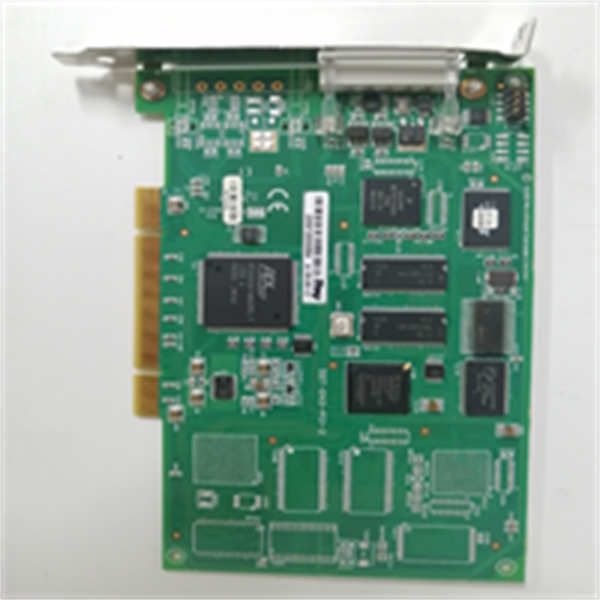

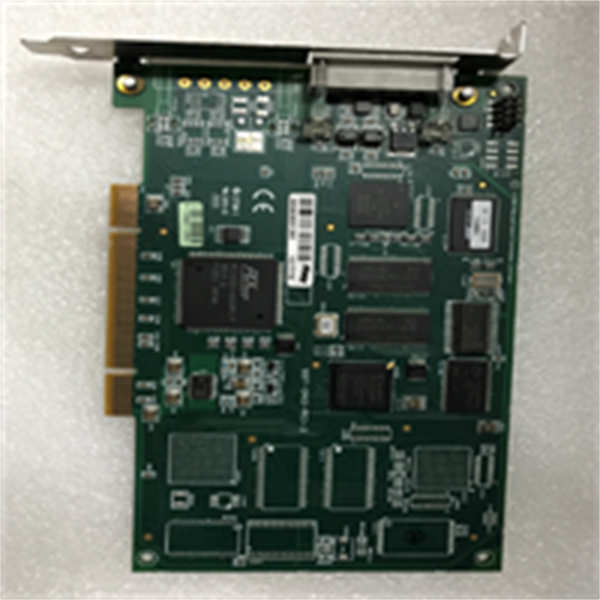

SST-DN3-PCI-2：这块标准 PCI 总线 DeviceNet 通信接口卡，那是工业计算机 (IPC) 里的“数据端口”！专用于将工业 PC 接入 DeviceNet 现场总线网络，充当主站或从站，进行高速数据交换，总线类型：DeviceNet，接口形式：PCI (标准/通用)，通信速率：最高 500 Kbaud。专治各种 PC 与现场总线的通信集成难题。

SST-DN3-PCI-2 产品概述

SST-DN3-PCI-2 模块是 SST（现属于 Molex/Woodhead）公司针对工业计算机 (IPC) 和 PC 平台设计的一款专用的 DeviceNet 现场总线通信接口卡。它的核心价值在于为 PC 提供一个高性能、直接接入 DeviceNet 网络的物理和协议接口。在很多先进的自动化系统中，PC 或工控机需要作为上位机 (Supervisory Control)，直接与现场的传感器、执行器、PLC 等 DeviceNet 设备进行实时通信和数据采集。SST-DN3-PCI-2 卡件插在 PC 的标准 PCI 插槽中，内置了强大的通信处理器，负责处理复杂的 DeviceNet 协议栈（包括连接管理、数据打包和错误校验），从而将这些繁重的任务从 PC 的主 CPU 上卸载 (Offloading) 出来。这不仅提高了 PC 的整体性能，更重要的是，它保证了 DeviceNet 通信的实时性 (Real-Time) 和确定性 (Determinism)。因此，无论是用于生产数据采集 (Data Acquisition)、人机界面 (HMI) 还是进行高级诊断，SST-DN3-PCI-2 都是实现 PC 与 DeviceNet 网络高效互联的标准和可靠选择。

SST-DN3-PCI-2 SST

SST-DN3-PCI-2 技术规格

主要特点和优势

SST-DN3-PCI-2 在 PC 接入现场总线领域能立足，靠的是它“稳定、高效”的通信处理能力。

核心优势是它的通信性能优化。这块 SST-DN3-PCI-2 卡片采用了板载处理器的设计，专门处理 DeviceNet 协议的底层通信逻辑。对于 PCI 总线来说，如果让 PC 的主 CPU 来处理现场总线数据，往往会因为操作系统的非确定性 (Non-Determinism) 导致通信延时和抖动。而 SST-DN3-PCI-2 模块通过内置的处理器，确保了关键数据 (Critical Data) 的高效、快速传输，极大地降低了 PC 的 CPU 占用率，让 PC 可以专注于应用软件 (Application Software) 的执行。

其次，强大的软件支持和灵活性。SST-DN3-PCI-2 提供了完整的驱动程序和应用编程接口 (API)，支持多种主流操作系统，包括工业常用的 Windows NT/2000/XP 甚至现代的 Windows 版本。这使得开发者可以方便地利用卡片提供的功能，快速开发出各种 HMI、数据记录 (Data Logging) 和故障诊断工具。同时，它支持主站和从站两种模式，用户可以根据需求将 PC 配置为控制整个网络的主控制器，也可以配置为只进行数据交换的从设备。这种双重功能让 SST-DN3-PCI-2 的应用场景非常灵活。

再者，可靠的工业级设计。虽然插在 PC 里，但 SST-DN3-PCI-2 本身是按照严格的工业标准设计，具备良好的电磁兼容性 (EMC) 和抗干扰能力。这对于在有大量电机和变频器的工业环境中稳定运行至关重要。它的稳定运行是保障 PC 实时数据采集准确无误的基石，特别适用于各种测试与测量 (Test & Measurement) 和机器视觉 (Machine Vision) 的应用，任何对数据实时性有极高要求的项目，都需要 SST-DN3-PCI-2 来保驾护航。

The SST-DN3-PCI-2 interface card is a specialized solution for bridging Industrial PCs (IPCs) to the DeviceNet industrial network. Its core technical strength lies in its dedicated on-board communication processor. This processor manages the entire DeviceNet Protocol Stack, effectively offloading the CPU-intensive tasks of connection management, data serialization, and error checking from the host PC’s operating system. This architecture guarantees deterministic and high-speed data exchange—up to 500 Kbaud—a crucial requirement for real-time data acquisition and control applications where standard PC latency is unacceptable. Furthermore, the SST-DN3-PCI-2 offers unparalleled flexibility, supporting both Master and Slave operational modes, making it ideal for either supervising a DeviceNet segment or integrating the PC as a remote data node. Coupled with comprehensive driver and API support, the SST-DN3-PCI-2 drastically simplifies the development of SCADA (Supervisory Control and Data Acquisition) and diagnostic software, ensuring robust and reliable communication in electromagnetically harsh industrial environments. Its reliability stems from its industrial-grade design and its proven track record in minimizing communication bottlenecks and enhancing system throughput.

应用领域

SST-DN3-PCI-2 模块主要应用于需要上位机直接与 DeviceNet 现场设备进行高速通信的工业场景。

首先，在机器控制和自动化测试领域，工业 PC 需要通过 SST-DN3-PCI-2 直接获取 DeviceNet 上的传感器数据，然后执行复杂的实时控制或质量检测算法，如汽车零部件测试台、高速分拣线等，对速度和精度要求极高。

其次，在生产数据采集和监控系统 (SCADA) 中，SST-DN3-PCI-2 使得 SCADA 服务器能够作为 DeviceNet 主站，高效、批量地采集现场的 PLC 和智能设备的数据，用于历史记录和趋势分析，是构建企业级制造执行系统 (MES) 的重要数据源。

此外，任何使用 Allen-Bradley 等设备构建的自动化系统，如果需要一个非 PLC 平台来提供高级诊断和人机界面功能，那么将 SST-DN3-PCI-2 卡片插入工控机，就是最直接、最可靠的解决方案。它极大地扩展了 PC 在车间级网络 (Shop Floor Network) 中的应用范围，帮助用户实现控制层与信息层的无缝连接。

相关产品

SST-DN3-PCI-2 是 SST 的经典产品，与其相关的产品包括：

SST-DN4-PCI：SST 推出的后续版本或增强型 DeviceNet PCI 卡，通常性能有所提升。

SST-DN3-ISA：同功能，但适用于更老旧的 ISA (Industry Standard Architecture) 总线接口的型号。

Allen-Bradley 1784-PCIDS：Rockwell 官方推出的 DeviceNet PCI 卡，是 SST-DN3-PCI-2 在 PCI 平台上的主要竞争对手。

SST-DN3-VME：SST 推出的适用于 VME 总线平台的同功能 DeviceNet 模块。

SST-PFB-PCI：SST 推出的 Profibus DP 协议的 PCI 接口卡，与 SST-DN3-PCI-2 属于同一硬件架构，但通信协议不同。

SST-DN3-PCI-2 SST

安装与维护

安装前准备: 安装 SST-DN3-PCI-2 卡前，你得先彻底关机，把 PC 的电源都断了！这玩意儿不是热插拔的。确认你的 PC 有一个空闲的 PCI 槽位，并确保 PCI 槽位电压符合要求。安装后，首要任务是安装 SST 提供的驱动程序和配置软件，并且要确保你在软件里配置的 DeviceNet 波特率（Baud Rate）和节点地址 (Node Address) 与现场网络完全一致，否则通信根本起不来。一定要仔细核对 DeviceNet 总线上的终端电阻设置和电源连接，这是保证 SST-DN3-PCI-2 稳定通信的物理基础。

维护建议: SST-DN3-PCI-2 模块本身非常稳定，维护重点在软件和总线。定期检查 PC 操作系统中 SST 驱动的状态，确保其没有异常。对于 DeviceNet 总线，你得经常检查连接到 SST-DN3-PCI-2 的总线电缆，确保连接器牢固，总线电缆的末端电阻设置正确。如果出现通信故障，应先利用 SST 的诊断软件查看卡片的通信状态和错误计数器，这能帮你快速判断是物理连接问题、卡件故障还是网络拥堵。同时，确保工控机的运行环境温度保持在模块的额定工作温度范围内，避免高温影响芯片寿命。
