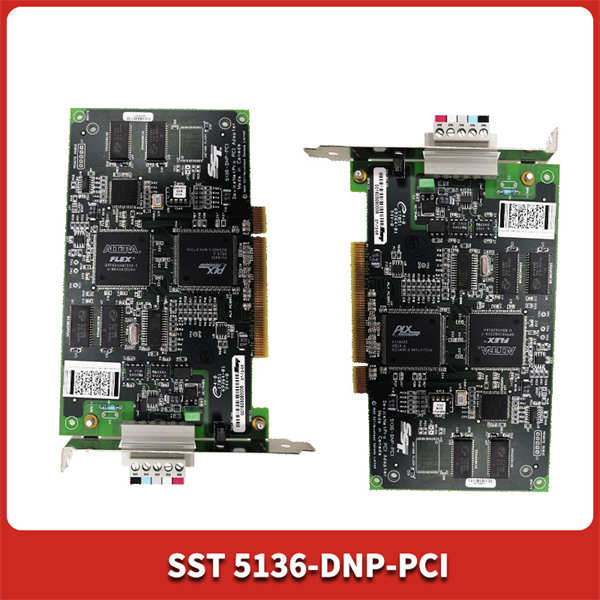

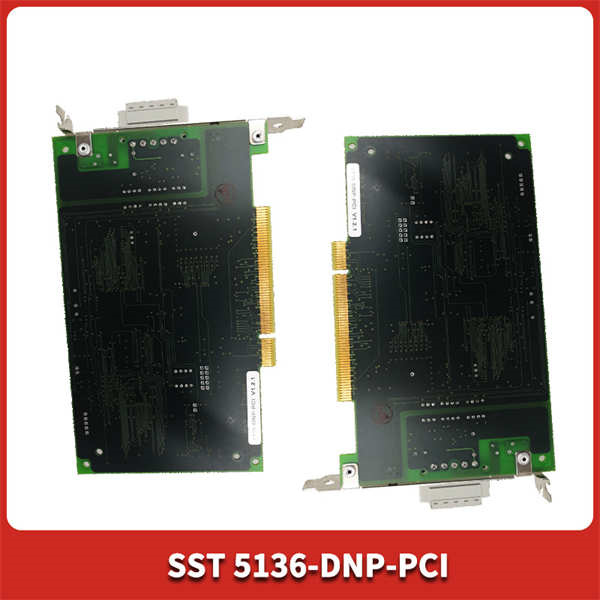

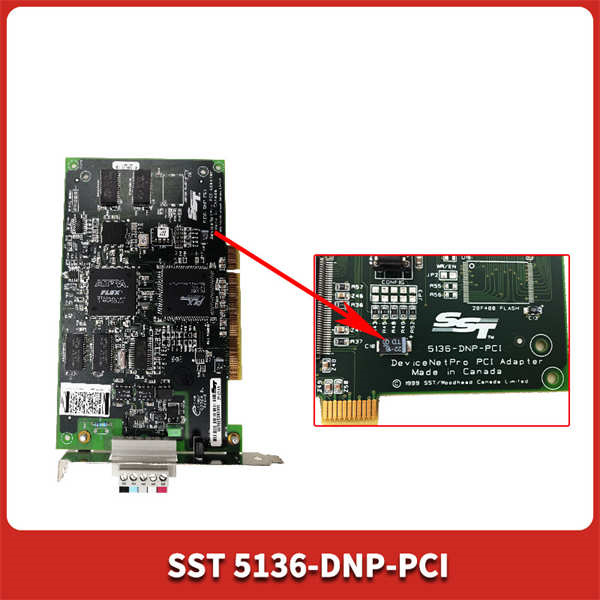

SST 5136-DNP-PCI – DeviceNet主站/从站双重功能，工业老炮儿的选择！

描述

SST 5136-DNP-PCI：这块DeviceNet PCI接口卡，是SST公司（现属Molex/Woodhead）为PC控制系统设计的“通信大使”！它能够将标准的PCI总线计算机无缝连接到DeviceNet工业网络。接口类型：PCI，通信协议：DeviceNet，主要功能：DeviceNet主站/从站功能。专治各种因PC与工业网络通信不畅导致的系统运行缓慢、数据传输不稳定等“疑难杂症”。别瞅了，原厂正品，售后无忧，咱家就是你搞定工业自动化的靠山，没毛病！

产品详细说明

5136-DNP-PCI 产品概述

在工业自动化这个江湖里，将PC电脑与工业控制网络连接起来，是个技术活儿。PC有强大的运算能力和人机界面（HMI），而工业网络则连接着各种现场设备。今天咱要聊的这块宝贝，就是SST（现属Molex/Woodhead）家的核心产品——SST 5136-DNP-PCI。这玩意儿可不是个普通的网卡，它是专为DeviceNet工业网络设计的PCI接口卡。

SST 5136-DNP-PCI 的定位非常明确，就是为那些需要利用PC进行操作员界面（HMI）、PC控制、网络配置和诊断、I/O仿真等应用的工程师们，提供一个坚实可靠的硬件平台。它的主要工作是作为PCI总线计算机与DeviceNet网络之间的“翻译官”。它能够将PC的指令传输到DeviceNet网络，并采集现场设备的数据。这块卡片最厉害的地方在于，它将整个DeviceNet协议的执行都放在了硬件层面，而不是依赖PC的CPU，这大大提高了通信效率和可靠性。同时，它支持同时执行DeviceNet主站（Client）和从站（Server）操作，这为复杂的网络应用提供了极大的灵活性。可以说，没有这块SST 5136-DNP-PCI，PC在工业现场就难以“立足”。我们手里这批，品相那是没得说，绝对能让你用得放心。

SST SST-5136-DNP-PCI

5136-DNP-PCI 技术规格

主要特点和优势

全硬件协议执行，性能卓越：作为工业自动化领域的“老炮儿”，我得告诉你，这块SST 5136-DNP-PCI 最牛的地方就是它的全硬件协议执行能力。在许多PC接口卡中，协议的执行需要占用PC的CPU资源，这会影响PC的整体性能。但这块卡片有自己的40MHz处理器和专用内存，能够完全独立地处理DeviceNet协议，包括Group 1, 2, 和3的动态显式连接（Dynamic Explicit Connections）以及主站和从站操作。这就像给你的PC装了一个“协处理器”，让它能够专注于自己的工作，而通信的事情则完全交给5136-DNP-PCI 来处理，大大提高了系统的实时性和稳定性。

高兼容性，应用广泛：这块SST 5136-DNP-PCI 的另一个核心优势就是它的高兼容性。它不仅兼容标准的32位PCI总线，还支持所有DeviceNet的标准波特率（125, 250, 500 Kbaud）。这使得它能够轻松地集成到各种不同的PC控制和监控系统中。无论是连接老旧的设备还是新的设备，无论是作为主站还是从站，它都能游刃有余。同时，它还支持多卡配置，可以在同一台PC上安装多块5136-DNP-PCI，以实现对多个DeviceNet网络的监控和控制。

工业级设计，稳定可靠：这块SST 5136-DNP-PCI 模块可不是个“娇气”的家伙。它采用了工业级的设计和制造工艺，具备500V的CAN接口光学隔离，能够有效抵御工业现场的电磁干扰，保护PC不受损害。它还配备了双色LED指示灯，能够直观地显示网络状态，方便用户进行故障排查。这种坚固耐用的设计，就像给你的PC通信系统穿上了一件“防弹衣”，让它在复杂的工业环境中也能稳定工作。

The SST 5136-DNP-PCI is a high-performance DeviceNet PCI interface card designed to provide robust and reliable connectivity between a PC and a DeviceNet industrial network. Its key strength lies in its hardware-based execution of the entire DeviceNet protocol, which offloads the CPU and ensures high-speed, deterministic communication. This dedicated processing capability allows for the simultaneous execution of both master (client) and slave (server) operations, offering exceptional flexibility for a wide range of applications, including HMI, PC-based control, and network diagnostics. The card is highly compatible, supporting standard 32-bit PCI slots and all standard DeviceNet baud rates, making it easy to integrate into existing systems. With its industrial-grade design, including 500V optical isolation for the CAN interface, the SST 5136-DNP-PCI is built to withstand harsh industrial environments, ensuring data integrity and system reliability.

应用领域

这块SST 5136-DNP-PCI 模块，因为其出色的通信能力和高可靠性，是各种PC控制系统的“核心”。

工业人机界面（HMI）: 在各种工业现场，它被用于将PC作为HMI，通过DeviceNet网络采集现场设备的数据，并以图形化的方式显示给操作员，实现实时监控。

PC控制: 在一些自动化程度较高的生产线上，它用于将PC作为主控制器，通过DeviceNet网络对各种现场设备进行控制，实现更灵活、更复杂的控制逻辑。

网络配置与诊断: 工程师们利用这块卡片，配合专门的软件，对DeviceNet网络进行配置、调试和故障排查，提高工作效率。

I/O仿真与设备开发: 在设备开发和测试阶段，SST 5136-DNP-PCI 可以用于模拟DeviceNet设备，以验证新设备或新软件的兼容性，缩短开发周期。

SST SST-5136-DNP-PCI

相关产品

SST 5136-DNP-PCI 是SST系列中的核心组件，通常需要与PC和其他DeviceNet设备协同工作。

SST DeviceNet ISA卡: 5136-DNP-PCI 是其升级版本，适用于PCI总线的计算机。

Molex / Woodhead DeviceNet网关: 用于连接DeviceNet网络与其他工业网络，如Ethernet/IP、Profibus等。

DeviceNet从站模块: 各种支持DeviceNet通信的I/O模块、传感器、驱动器等。

DeviceNet电缆与连接器: 用于构建DeviceNet网络的基础物理介质。

OPC Server: 软件工具，用于将5136-DNP-PCI 采集的数据提供给各种HMI和SCADA软件。

安装与维护

安装前准备: 在安装 SST 5136-DNP-PCI 之前，首先要确认你已经断开了PC的电源，这是工业现场的“第一诫”。检查卡片外观是否完好无损，接口无损。5136-DNP-PCI 采用标准的PCI接口，只需将其正确插入PC主板上的任意一个PCI插槽即可。接线时，务必按照产品手册上的接线图，将DeviceNet网络电缆正确连接到卡片的5针D-Sub接口上。

维护建议: SST 5136-DNP-PCI 这玩意儿，只要安装得当，基本上是免维护的。日常维护主要是定期检查它的LED状态指示灯，绿灯亮着就说明工作正常。如果发现红灯亮起或灯不亮，就要第一时间检查PC电源、网络连接，并通过SST提供的诊断软件进行故障排查。另外，定期清理PC机箱内部的灰尘，保持通风良好，能有效延长SST 5136-DNP-PCI 的使用寿命。记住，在任何检查和维护操作前，都必须先断开PC电源，这是安全第一的铁律。
