Potter&Brumfield(现为TE Connectivity旗下品牌)SDAS-01-7Y2S1024是一款交流电流传感器继电器(AC Current Sensor Relay)。该模块属于SDAS-01系列，其主要功能是监测交流电流，并在电流超过或低于预设阈值时激活内部继电器触点。
SDAS-01-7Y2S1024的独特之处在于其零插入损耗和感应耦合技术，这意味着它通过感应方式检测电源线上的电流，无需直接断开电路，从而简化了安装并提高了安全性。该继电器可配置为过流传感器或欠流传感器模式，通过内置电位器进行灵敏度调节。它集成了固态传感电路和一个内部的双刀双掷(DPDT)继电器，提供可靠的开关功能。这款模块以其高稳定性、可靠性和紧凑的尺寸，广泛应用于工业自动化、电机保护和电源监控等领域。

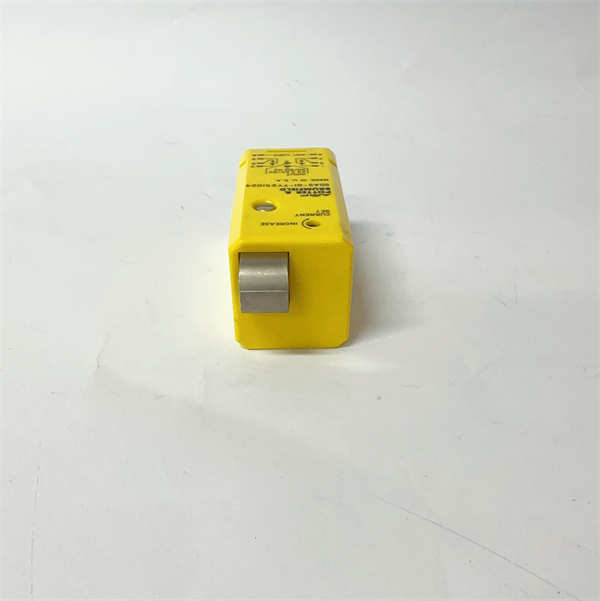

SDAS-01-7Y2S1024 POTTER & BRUMFIELD
技术规格
产品型号:SDAS-01-7Y2S1024
制造商:Potter&Brumfield(TE Connectivity)
产品类型:交流电流传感器继电器(AC Current Sensor Relay)
系列:SDAS-01系列
感应电流范围:1.5 A至15 A AC
控制电压:24 VAC(50/60 Hz)/DC±10%
传感模式:可调过流传感器或可调欠流传感器
内部继电器触点配置:2 Form C(DPDT,双刀双掷)
内部继电器触点额定值:2A 28 VDC(阻性)/1A 120 VAC(阻性)
零插入损耗:是(Zero insertion loss)
耦合方式:感应耦合(Inductive coupling to power line)
固态传感电路:是
设置点变化:±25%(在整个工作温度范围内)
延时(过流):最小200 ms(实际延时取决于电位器设置和过流幅值)
延时(欠流):典型350 ms，最小200 ms(在控制电压施加后，从欠流开始算起)
电源要求:1.7 W或1.7 VA 24VAC
外壳:塑料防尘罩(Plastic dust cover)
安装方式:插座安装(Socket mounting)
引脚数:10-Pin
工作温度范围:-25°C至+70°C
存储温度范围:-40°C至+85°C
重量:约90 g(3.17 oz)
认证:CE,UL,RoHS Compliant
主要特点和优势
Potter&Brumfield SDAS-01-7Y2S1024交流电流传感器继电器凭借其独特的设计和功能，在电流监测应用中提供了显著的优势。其最核心的特点是零插入损耗和感应耦合技术。这意味着继电器无需在电源线上进行任何物理连接（如串联），而是通过感应方式非侵入性地检测电流，从而避免了功率损耗和复杂的接线，提高了系统的安全性和可靠性。
该模块提供了过流和欠流两种可调传感模式，通过简单的电位器设置，用户可以根据具体应用需求灵活配置电流阈值。这使得它能够广泛应用于各种监测场景，例如电机过载保护或设备运行状态监控。内置的固态传感电路确保了高精度和快速响应，而内部的DPDT继电器触点则提供了可靠的开关能力，能够直接驱动控制电路或报警指示器。
SDAS-01-7Y2S1024具有内置的时间延时功能，在过流和欠流检测时可以有效过滤瞬态电流或电机启动时的浪涌电流，防止误动作，从而提高系统的稳定性。其紧凑的尺寸、插座安装方式和坚固的塑料防尘罩设计，使其易于安装和集成到各种控制面板和工业环境中。

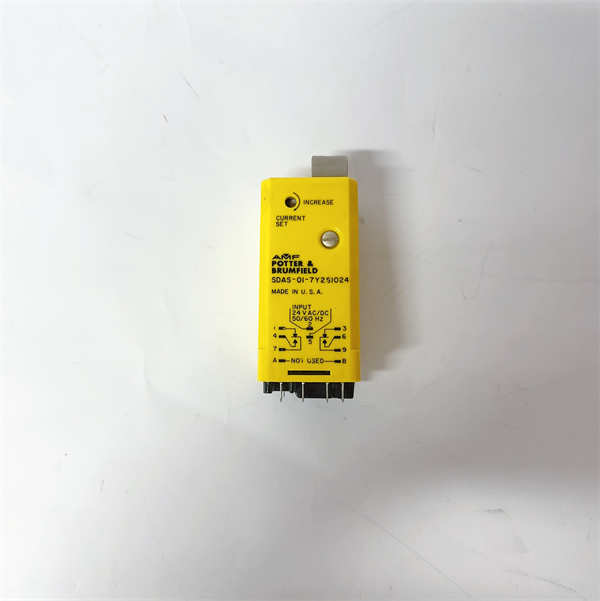

SDAS-01-7Y2S1024 POTTER & BRUMFIELD
应用领域
Potter&Brumfield SDAS-01-7Y2S1024交流电流传感器继电器广泛应用于各种需要对交流电流进行监测和保护的工业和商业应用中。其主要应用领域包括：
电机保护：作为过载保护或堵转保护的组成部分，监测电机电流，防止电机因过流而损坏，例如在泵、风机、输送机和压缩机等设备中。
负载监测：监测设备或电路的实际电流消耗，判断设备是否正常运行或是否存在负载异常（过载或欠载）。
加热元件监测：监测工业加热器、烤箱或其他加热设备的电流，确保其正常工作，避免因开路或短路导致故障。
电源和线路监控：在配电盘或控制柜中，监测特定电路的电流，作为报警或控制的触发条件。
自动化系统：在各种自动化机械和系统中，作为状态反馈元件，根据电流变化执行相应的控制逻辑。
泵送系统：监测水泵、油泵等设备的运行电流，检测干转、堵塞或过载情况。
通用控制：在任何需要根据电流值进行逻辑判断和继电器输出的工业控制应用中。
相关产品
与Potter&Brumfield SDAS-01-7Y2S1024交流电流传感器继电器相关联的产品主要包括其他SDAS-01系列继电器、配套的插座以及其他相关的电气控制组件。
SDAS-01系列的其他型号：例如，SDAS-01-7X1S1024(SPDT触点)，SDAS-01-7Y2B1024(DPDT,支架安装)，SDAS-01-8Y2S1024(DPDT,过流传感器)，它们在触点配置、安装方式或特定传感模式上可能有所不同。
KUP系列继电器插座：SDAS-01系列继电器通常需要配合标准的10针继电器插座使用，例如Potter&Brumfield的KUP系列插座。
接触器和断路器：在电机保护应用中，电流传感器继电器的输出通常会控制接触器或断路器，以切断故障电路。
PLC(可编程逻辑控制器)：继电器的触点输出可以连接到PLC的数字输入模块，实现更复杂的控制逻辑。
指示灯和报警器：继电器可以驱动指示灯或蜂鸣器，提供电流异常的视觉或听觉警示。
电源供应器：为SDAS-01-7Y2S1024提供24 VAC/DC控制电压。
安装与维护
安装前准备：
在安装Potter&Brumfield SDAS-01-7Y2S1024模块之前，务必确保相关的电源回路已完全断电，并已采取所有必要的安全措施，以防止电击。请仔细阅读继电器随附的安装手册和其数据表，了解详细的接线图、安装方法和环境规范。
选择安装位置：由于是插座安装，需要确保有兼容的10针插座（如KUP系列）已正确安装在控制柜内。
电源线穿过：将需要监测的交流电源线穿过SDAS-01继电器中央的感应孔。请勿将其与继电器的控制电源混淆。
电气连接：根据接线图，正确连接24 VAC/DC的控制电源到继电器的相应引脚。同时，将继电器的DPDT输出触点连接到您的控制电路、报警系统或PLC输入。
设置调整：根据应用需求，通过继电器上的电位器调整电流传感的设定点（阈值）。如果是过流模式，设置一个上限值；如果是欠流模式，设置一个下限值。
维护建议：
Potter&Brumfield SDAS-01-7Y2S1024模块通常设计为免维护产品。然而，为了确保其长期稳定运行，建议定期进行以下检查：
目视检查：定期检查继电器外观，确保没有灰尘堆积、物理损坏或连接松动。保持周围环境清洁干燥。
功能测试：根据应用情况，定期进行功能测试，例如通过调整被监测电流或继电器的设定点，来验证其过流/欠流检测功能和触点输出是否正常。
环境控制：确保继电器所在的工作环境符合其温度和湿度规格，避免极端温度、高湿度或腐蚀性气体。
触点检查：虽然是内部继电器，但在长时间运行后，如果出现异常，可以检查其输出触点是否老化或烧蚀（如果可以安全拆卸检查）。

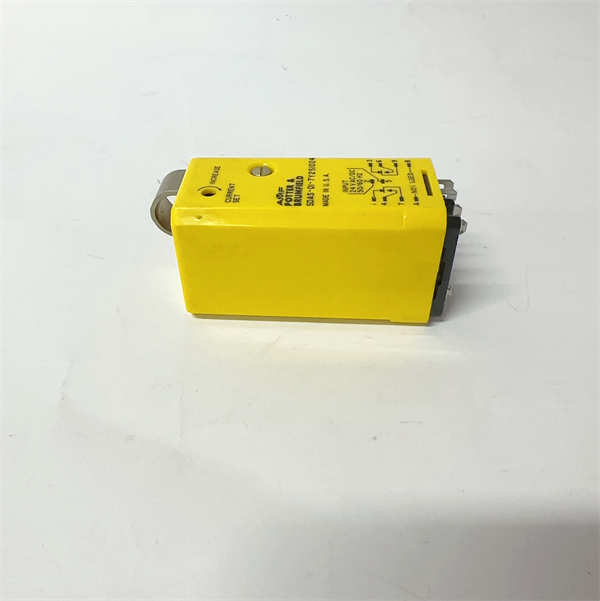

SDAS-01-7Y2S1024 POTTER & BRUMFIELD
产品保障
Potter&Brumfield(TE Connectivity)对其SDAS-01-7Y2S1024产品提供全面的质量保障，体现了对产品性能和可靠性的坚定承诺。
