SCHROFF MPS022 (13100203) 电源模块 – 19英寸机架供电核心，工业级稳定保障！

描述

SCHROFF MPS022 (13100203) 是一款高性能、多路输出的工业级开关电源模块，专为施罗夫的19英寸机架和子机架系统设计，广泛应用于VMEbus、CompactPCI和VPX等关键嵌入式和工业计算机系统。它提供多个隔离的直流电压输出，通常包括5V、12V以及±15V等，以满足背板总线（Backplane Bus）上各类功能模块（如CPU、I/O卡）的供电需求。MPS022 的设计强调高可靠性、低噪声和高效率，具备完善的过压（Overvoltage Protection）、过流和短路保护功能，确保在严苛的工业环境中为关键控制系统提供纯净、稳定的电力供应。输入电压范围：85-264 VAC/DC，输出功率：典型值 200W+，输出路数：多路（例如：5V/±12V）。

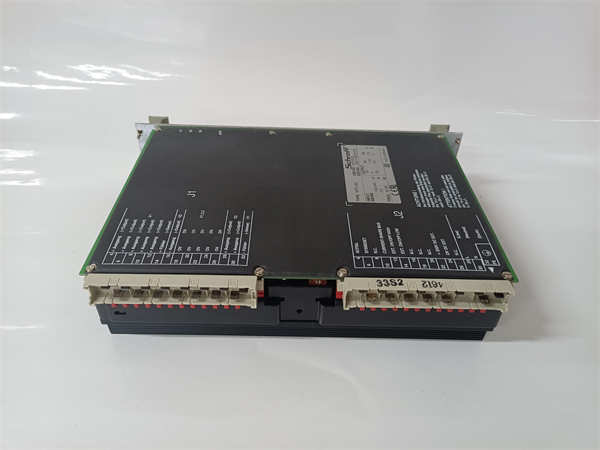

SCHROFF MPS022 13100203

MPS022 (13100203) 技术规格

主要特点和优势

老弟，别看 SCHROFF MPS022 (13100203) 是个电源，它在工控系统里的地位比很多花里胡哨的I/O卡都重要。它是系统稳定性的定海神针，电源要是不行，再好的CPU也得歇菜！

专为关键总线系统设计： MPS022 不是随便一个电源，它是针对VMEbus、CompactPCI（cPCI）这类高性能嵌入式总线系统定制的。这些总线上的CPU和I/O模块对供电质量要求极高，尤其是5V核心电压和低纹波噪声。MPS022 (13100203) 能提供高度精确的电压调节（Voltage Regulation）和极低的输出纹波（Low Ripple），确保总线上的高速数据传输不受干扰，这对系统的整体可靠性（Reliability）至关重要。

宽范围输入与高可靠性： 这电源支持宽范围的交直流输入（85-264 VAC/DC），这意味着无论现场电网波动多大，甚至使用电池备用（Battery Backup），它都能稳定输出。施罗夫的设计理念是“皮实耐用”，MPS022 采用加固的工业级元件，具备出色的抗震动和冲击能力，非常适合在冶金、交通或舰载系统等恶劣环境中长期工作。

多路隔离输出与保护： 工业系统往往需要多种电压（5V给逻辑电路，±12V给模拟电路）。MPS022 能提供多路电气隔离的输出，防止一个回路的故障影响到其他电压轨。它内置了完备的过压、过流和短路保护功能，一旦某个模块短路，它能立即动作并保护背板总线上的其他宝贵设备，是整个系统安全（System Safety）的第一道防线。这种对供电质量的极致追求，正是 SCHROFF MPS022 13100203 区别于普通商用电源的核心竞争力。

The SCHROFF MPS022 (13100203) is a high-reliability, multiple-output industrial switching power supply module, specifically engineered for integration into SCHROFF’s 19-inch subrack systems that house demanding embedded computing standards like VMEbus and CompactPCI. This is the critical power backbone for high-performance control and data acquisition systems. The MPS022 delivers exceptionally stable DC power across multiple rails (typically +5V, ±12V, etc.), characterized by ultra-low output ripple and noise, which is crucial for maintaining the integrity of high-speed digital communications on the backplane. Its design prioritizes robustness and resilience; featuring a wide-range AC/DC input capability (85-264 VAC/DC) and ruggedized components that ensure consistent performance under conditions of high vibration, shock, and extreme electromagnetic interference (EMI/EMC). Furthermore, its comprehensive built-in protections against overvoltage (OVP) and overcurrent provide an essential layer of defense, safeguarding expensive downstream CPU and I/O modules. The SCHROFF MPS022 13100203 is the standard-bearer for stable, clean, and reliable industrial power delivery.

应用领域

MPS022 (13100203) 的专长是提供无懈可击的稳定电力，所以它主要用于那些对供电质量要求“吹毛求疵”的关键应用。

军工和航空航天：这类系统往往采用VMEbus或CompactPCI架构，需要极其可靠的加固级电源。SCHROFF MPS022 以其卓越的抗震动、宽温工作能力和高EMC防护等级，被广泛用于地面控制站、仿真训练设备以及严苛环境下的数据采集和处理系统。

工业过程监控和SCADA系统：在电力、轨道交通、核工业等关键基础设施中，SCADA（Supervisory Control and Data Acquisition）系统的稳定运行至关重要。MPS022 为这些系统的核心嵌入式控制器和通信模块提供不间断的纯净电源，确保数据采集的准确性和控制指令的可靠执行。

高速数据采集和测试测量：在半导体制造、汽车测试台（Test Bench）等需要高速、高精度数据采集的应用中，背板上的A/D转换卡和数字信号处理器（DSP）对电源纹波非常敏感。SCHROFF MPS022 (13100203) 凭借其极低的输出噪声，成为保证测量精度和数据传输速率的首选电源。

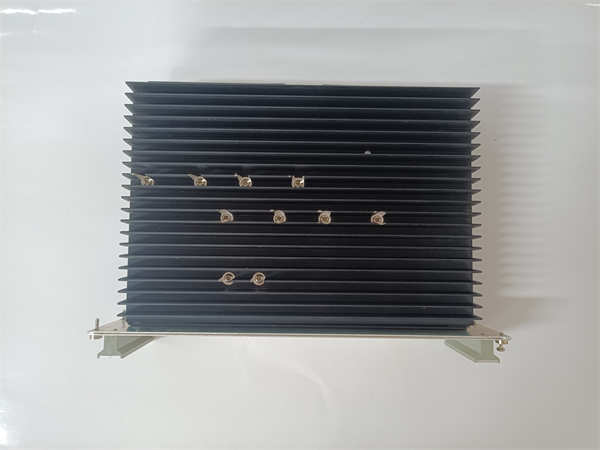

SCHROFF MPS022 13100203

相关产品

SCHROFF MPS022 (13100203) 是一个电源模块，它必须和施罗夫的机架及其他模块配合使用。

SCHROFF RatiopacPRO/EuropacPRO 机箱：MPS022 需要安装在施罗夫的这类标准19英寸机箱或子机架内，作为其供电单元。

VMEbus 或 cPCI 背板（Backplane）：电源通过连接器直接插到背板上，为背板上的所有槽位供电。MPS022 是为这些特定总线背板设计的。

SCHROFF Fan Tray (风扇托盘)：用于增强机箱内部冷却，确保 MPS022 和其他发热元件能在额定温度下工作。

SCHROFF MPS021：MPS022 系列中功率更小或输出路数不同的兄弟型号，用于满足不同功率需求的系统。

SCHROFF MPS023：该系列中功率更高或冗余配置的型号，适用于需要更高负载或N+1冗余供电的超关键应用。

安装与维护

安装前准备: 安装 SCHROFF MPS022 (13100203) 模块前，必须确认该电源是用于正确的施罗夫机箱和背板总线规格（例如VME或cPCI）。由于 MPS022 具备宽范围输入，在接入交流或直流输入电源前，必须仔细核对现场供电电压和 MPS022 的额定输入范围，防止接错导致模块损坏。将模块插入机箱的专用电源槽位时，应确保连接器完全啮合，并检查所有固定螺丝是否拧紧，以保证良好的接地和抗震性能。

维护建议: 对 MPS022 (13100203) 的日常维护主要集中在确保散热和输入电源质量。由于 MPS022 在全负载下会产生热量，应定期清理机箱和模块上的灰尘，特别是电源模块周围的通风孔，防止过热。检查输入电缆连接是否牢固，避免由于接触不良造成的瞬时电压波动，这对开关电源的寿命影响很大。
