SCHROFF MPS022 工业级开关电源模块 – VME/cPCI/PXI 系统核心供电！

描述

SCHROFF MPS022：这是一款用于 VMEbus/CompactPCI (cPCI) 等高密度嵌入式机箱的工业级主电源模块。核心价值在于提供多路、高功率、稳定直流输出（如 +5 VDC,+3.3 VDC），确保背板总线和插卡板的可靠运行。它通常具备热插拔和并联冗余（N+1 Redundancy）功能。输入电压：85−264 VAC 或 18−36 VDC（取决于版本），功率密度：高功率输出，输出路数：多路独立输出。专治各种工业“疑难杂症”。

MPS022 SCHROFF 产品概述

MPS022 SCHROFF 模块，是 SCHROFF（nVent）在系统封装和电源领域的经典产品之一。它并不是一个独立的控制器，而是专为高可靠性、高可用性要求的开放式总线系统设计的电源单元。这些总线系统，例如 VMEbus（VersaModule Eurocard bus）、CompactPCI (cPCI) 或 PXI，广泛应用于电信基站、工业测量与测试、航空电子设备和高端自动化控制。这类系统中的板卡密度高、功耗大，对电源的稳定性和动态响应能力有极高要求。

MPS022 SCHROFF 的主要定位，就是将不可靠的外部电源（交流市电或高压直流）转换为高度稳定、低噪声、多路隔离的系统级直流电源。它采用先进的开关电源技术（Switching Mode Power Supply, SMPS），实现高效率的能量转换，减少发热量，提高系统整体的平均无故障时间（Mean Time Between Failures, MTBF）。更关键的是，MPS022 SCHROFF 往往采用模块化设计，支持热插拔（Hot-Swap），这意味着在系统运行过程中，可以进行故障电源模块的快速更换，配合并联冗余（N+1 Redundancy）配置，可实现供电的不间断运行（Uninterrupted Power）。这种高可用性（High Availability）设计是它在电信、交通等关键基础设施领域立足的根本。

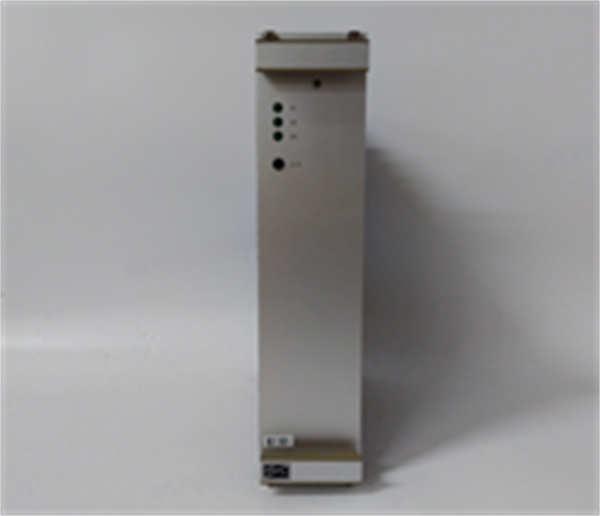

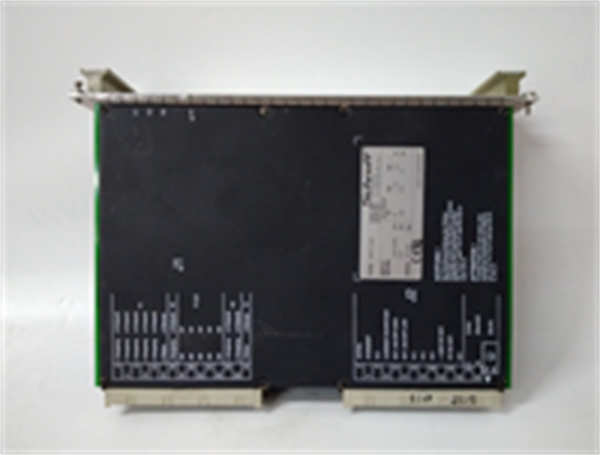

SCHROFF MPS022

MPS022 SCHROFF 技术规格

主要特点和优势

并联冗余和热插拔能力：MPS022 SCHROFF 的最大卖点，就是其为高可用性系统而生的设计。它天生支持多个模块的电流共享（Current Sharing）和并联冗余（Parallel Redundancy）。这意味着即使一个 MPS022 SCHROFF 模块发生故障，剩余的冗余模块也能无缝（Seamlessly）承担全部负载，确保系统不中断供电。同时，电源模块通过前面板和特殊的后部连接器（通常是 Power Connector），实现了热插拔功能。操作员无需关闭整个系统，即可在线更换故障电源，极大地缩短了平均修复时间（Mean Time To Repair, MTTR）。

卓越的电源质量和稳定性：在 VME 或 cPCI 这类高速总线系统中，电源的纯净度直接影响数据传输的信号完整性（Signal Integrity）。MPS022 SCHROFF 采用先进的滤波和稳压技术，确保其直流输出具有极低的纹波和噪声。特别是在 +5 VDC 和 +3.3 VDC 等核心逻辑供电电压上，其稳定性和瞬态响应能力（Transient Response）都经过优化，能够应对板卡在高速开关时对电流的急剧变化（Load Step），从而避免因电源质量问题导致的系统复位或数据错误。

高兼容性和模块化集成：MPS022 SCHROFF 模块遵循严格的欧卡标准（Eurocard Standards），物理尺寸和连接器标准与 VME/cPCI 等总线架构的机箱完美匹配。这种模块化、标准化的设计，使得系统集成商能够快速、可靠地将其集成到各种工业、军工或电信机箱中。它通常还提供专用的状态监控信号（如 AC Fail,Power Good），允许主控 CPU 实时监控电源状态，进行远程诊断（Remote Diagnostics）和预警（Predictive Maintenance）。

The SCHROFF MPS022 is a modular, high-reliability AC/DC or DC/DC Switching Mode Power Supply (SMPS), architecturally tailored for high-density embedded backplane systems like VMEbus and CompactPCI. Its engineering is focused on High Availability through features such as Hot-Swap Capability and seamless support for N+1 Parallel Redundancy with active Current Sharing, which ensures uninterrupted power delivery and minimizes Mean Time To Repair (MTTR). The MPS022 SCHROFF provides exceptionally Clean and Stable multi-channel DC outputs (e.g., +5 VDC,+3.3 VDC), characterized by Ultra-Low Ripple and Noise. This superior Power Quality is critical for maintaining Signal Integrity and Deterministic Performance within high-speed bus architectures, preventing power-related system resets or data corruption during rapid load changes. Its robust, standardized design guarantees high compatibility and facilitates straightforward integration into mission-critical applications across demanding sectors.

应用领域

MPS022 SCHROFF 的应用集中在对系统连续运行、电源质量和抗震能力有最高要求的领域。

首先是电信和网络基础设施：在 5G 基站、核心路由器、交换机和网络监控设备中，通常采用 CompactPCI 或 VME 架构。MPS022 SCHROFF 为这些通信板卡提供高度冗余和稳定的 48 VDC 或 24 VDC 输入（DC/DC 版本）供电，确保了通信服务的 24/7 不间断运行。

其次是军事和航空电子：在地面雷达、机载控制系统或军工级加固计算机中，需要电源具备极强的抗震、抗冲击能力和宽温工作范围。MPS022 SCHROFF 的坚固结构和高可靠性设计使其成为这些极端环境应用的理想选择。

此外，在测试测量和工业控制：在半导体制造设备、高端数据采集系统（DAQ）或 PXI 平台中，需要极低噪声的纯净电源来保证测量精度。MPS022 SCHROFF 的超低纹波输出，是确保这些高精度模拟电路和高速数字电路能够准确工作的电气基础。

相关产品

MPS022 SCHROFF 属于 SCHROFF/nVent 的模块化电源系统，它通常与以下组件配合或有相似型号：

SCHROFF RCM741 或 RCM742：电源控制器/监控模块，用于管理多个 MPS022 SCHROFF 模块的冗余和热插拔功能。

SCHROFF CompactPCI/VME 机箱：MPS022 SCHROFF 的物理载体，如 cPCI Rackmount Chassis。

SCHROFF 背板 (Backplane)：MPS022 SCHROFF 的电气连接件，用于将电源输出分配给总线槽位。

SCHROFF MPS021：MPS022 SCHROFF 的相近型号，可能在功率等级、输出电压组合或输入类型上有所不同。

SCHROFF DC/DC 转换器：其他直流输入版本的电源模块，适用于电池或 48 VDC 应用。

SCHROFF MPS022

安装与维护

安装前准备：安装 MPS022 SCHROFF 模块，你必须先确认机箱背板上的电源连接器槽位是否完好。由于它通常是热插拔设计，如果是在带电系统中操作，必须严格遵循机箱和电源模块的安装和锁定规程，确保模块与背板的预先接触引脚正确接触，防止电弧和短路。在安装前，必须确认 MPS022 SCHROFF 的输入电压类型（AC 还是 DC）与你的系统电源完全匹配，并检查前面板上的状态 LED 是否正常，确保模块处于健康状态。

维护建议：MPS022 SCHROFF 模块的维护主要是冗余状态监控和环境保持。应定期检查其前面板上的 LED 指示灯，特别是负载分流（Load Share）和故障（Fault）指示灯，确认在并联冗余配置中，所有模块都处于正常工作和均流状态。由于电源模块通常是系统中最容易发热的组件，应确保其通风口清洁，没有灰尘或异物堵塞。
