SCHNEIDER TSXAEG4111 模拟量输出模块 – 4通道高精度，Modicon Premium/Quantum系列绝配！

描述

SCHNEIDER TSXAEG4111：这块模块是施耐德Modicon Premium或Quantum PLC系列的4通道模拟量输出模块，是精确过程控制的核心执行器。它将控制器的数字量指令，高精度地转换为电流或电压信号，直接驱动变频器和调节器。核心功能是DA转换及信号输出。通道数量：4路，输出类型：电流/电压可配置，分辨率：12位。专为高要求的流量、温度、压力等调节回路设计。

TSXAEG4111 产品概述

施耐德电气（Schneider Electric）的 TSXAEG4111 模块是一款专为Modicon Premium或Quantum系列可编程逻辑控制器（PLC）设计的高性能模拟量输出（AO）模块。在复杂的工业自动化，特别是**过程自动化（Process Automation）**领域，它扮演着至关重要的“数字-模拟转换器”角色。主PLC通过背板总线将计算得到的数字值（例如PID回路的输出结果）发送给 TSXAEG4111 SCHNEIDER，模块随后将其精确地转换成标准的工业模拟信号。

这款 TSXAEG4111 通常提供4个独立的输出通道，支持常见的电流（如4mA至20mA）和电压（如0V至10V）信号类型，这使得它能够灵活地连接到各种执行机构。无论是调节水泵的转速、控制加热炉的温度，还是精确调节阀门的开度，TSXAEG4111 SCHNEIDER 都能确保控制指令的平稳、准确执行。它的12位分辨率提供了足够细腻的控制精度，确保闭环控制的平稳性和无超调。在整个Modicon控制系统中，TSXAEG4111 是连接**控制器（Controller）和现场执行机构（Actuators）**的关键桥梁，是实现精确、稳定过程控制的基础硬件保障。

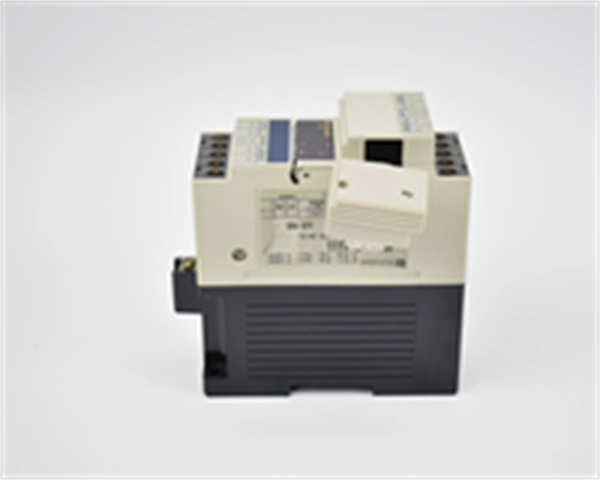

SCHNEIDER TSXAEG4111

TSXAEG4111 技术规格

主要特点和优势

高分辨率与高精度：TSXAEG4111 采用12位分辨率设计，这在工业控制中是一个成熟且可靠的精度等级。12位意味着它可以将数字信号分解成4096个步长（212），这对于大多数连续过程控制（Continuous Process Control）回路，如PID调节，都提供了足够的平滑性和控制精度。模块的精度（Accuracy）通常能达到满量程的$\pm0.5%$以内，这对于确保调节阀门或变频器的响应与指令高度一致至关重要，有效减少了静态误差（Static Error）。

输出信号灵活性：TSXAEG4111 SCHNEIDER 的4个通道通常可以独立配置为电流输出或电压输出，极大地提高了模块的通用性（Versatility）。在工业现场，4-20mA电流信号是抗干扰能力最强的标准，适用于长距离传输；而0-10V电压信号则适用于某些特定的**伺服驱动器（Servo Drives）**或短距离连接。这种双重输出能力，让集成商在设计I/O架构时有了更大的弹性，减少了备件种类和系统复杂性。

诊断功能与可靠性：作为施耐德高端PLC平台的I/O模块，TSXAEG4111 集成了基本的**故障诊断（Diagnostic Functions）能力。它能检测到输出回路的断线（Wire Breakage）故障，并在检测到异常时通过模块的LED指示灯或状态字向CPU报警。这种自诊断功能，是提升整个过程安全（Process Safety）和平均故障间隔时间（MTBF）**的关键，让维护人员能够快速定位和修复输出回路问题。其对外部24V DC电源的依赖，保证了模拟输出信号的稳定性和独立性。

The SCHNEIDER TSXAEG4111 Analog Output module is a fundamental component for precise command execution within the Modicon Premium and Quantum platforms. Its principal technical advantages stem from its reliable 12-bit digital-to-analog conversion (DAC) capability across four independent channels. This resolution is critical for maintaining the stability and smoothness required in sophisticated Proportional-Integral-Derivative (PID) control loops. The module’s dual-mode output, supporting both standard 4-20mA current loops and 0-10V voltage signals, offers exceptional flexibility for interfacing with diverse Final Control Elements (FCEs), such as pneumatic control valves and variable speed drives. Furthermore, the TSXAEG4111 is designed for robust industrial environments, featuring low temperature drift and integrated circuit protection to minimize the impact of electrical noise common in factory settings. The embedded self-diagnostic features, notably wire-break detection for current loops, significantly enhance system Availability (System Uptime) by enabling rapid fault isolation. This module ensures that the digital intelligence of the PLC is translated into highly accurate, reliable physical actions in the field, making it indispensable for high-integrity control applications.

应用领域

TSXAEG4111 SCHNEIDER 模块的用武之地，主要是那些需要精确、连续调节的工业流程，它在各种重工业和轻工业中都是不可或缺的。

首先是石油化工和电力行业。在这些领域，对温度、压力、流量等**工艺变量（Process Variables）的控制精度要求极高。TSXAEG4111 负责将DCS（分布式控制系统）或PLC的调节指令，转换为4-20mA电流，去控制调节阀（Control Valves）**的开度。例如，在精确控制反应釜的进料速率或锅炉的水位时，TSXAEG4111 的高精度和稳定性是防止工艺失控、保障安全的硬件基础。

其次是水处理和暖通空调（HVAC）系统。在大型水厂或楼宇自动化中，需要精确控制水泵的转速以维持恒定的压力或流量。TSXAEG4111 模块通常会输出0-10V或4-20mA信号给水泵的变频器（Variable Frequency Drive, VFD），实现精确的转速调节。这不仅保证了供水的稳定，还能通过**节能控制（Energy Saving Control）**降低运营成本。

此外，在机械制造和测试测量领域。一些精密的测试台架或自动化设备，需要通过PLC来精确控制液压或气动驱动器的速度和力矩。利用 TSXAEG4111 的电压输出功能，可以精准地控制比例阀（Proportional Valves）或伺服放大器（Servo Amplifiers），实现复杂的轨迹跟踪（Path Tracking）和力矩控制（Torque Control），确保产品加工或测试的质量。

相关产品

TSXAEG4111 是施耐德Premium和Quantum平台下的通用模拟量输出模块，与它密切相关的是同系列的I/O模块和CPU。

TSXAEZ414：这是Premium平台的另一款模拟量输出模块，通常提供更高的通道密度（如8路）或不同的信号范围，与 TSXAEG4111 互为补充。

TSXAEY410：Premium系列中的模拟量输入（AI）模块，通常与 TSXAEG4111 配对使用，前者负责采集现场数据（如温度、压力），后者负责输出控制命令。

TSXAEG4113：可能是 TSXAEG4111 的一个变种，通常在输出类型、通道隔离或精度上有所不同，为客户提供更多选择。

TSXAEG100：Premium/Quantum平台的高速模拟量模块，适用于需要更快采样和响应速度的特殊应用。

TSXP57204：典型的Modicon Premium 中央处理器（CPU），它为 TSXAEG4111 提供处理能力和通信背板。

140 AOP 020 00：Quantum系列中功能相似的4通道模拟量输出模块，与 TSXAEG4111 在不同硬件平台上实现相同功能。

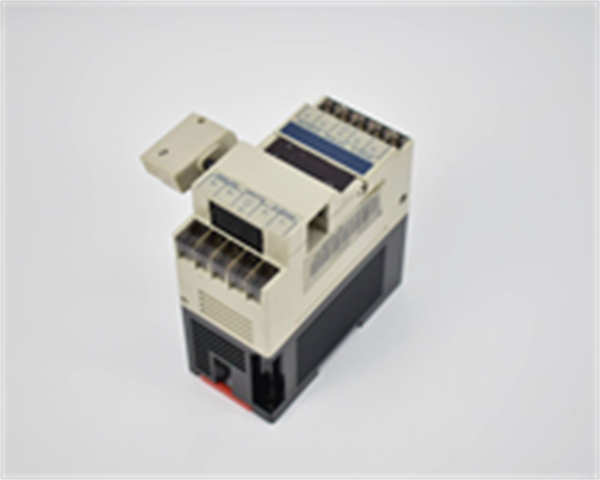

SCHNEIDER TSXAEG4111

安装与维护

安装前准备: 安装 TSXAEG4111 SCHNEIDER 前，必须确认你的Modicon机架电源已断开，并且模块安装在兼容的槽位上。由于 TSXAEG4111 需要外部24V DC电源为输出回路供电，你需要提前检查供电线缆的规格，确保满足模块的最大负载需求，防止**电压跌落（Voltage Drop）影响输出精度。接线时，请严格按照施耐德手册上的屏蔽和接地（Shielding and Grounding）要求进行操作，特别是在使用4-20mA电流信号时，正确的接地是抵抗共模干扰（Common Mode Noise）**的关键，这能最大限度地保证 TSXAEG4111 的输出信号质量。

维护建议: TSXAEG4111 模块本身非常稳定，但模拟量输出回路是故障的多发区，维护重点在于外部回路。建议每年对输出回路进行一次环路校准（Loop Calibration）和检查，比对PLC读出的数字值和现场仪表接收到的模拟值是否一致，防止长期漂移（Long-Term Drift）。如果模块LED指示灯报警（如“FAULT”或“DIAG”），首先检查外部负载是否短路或断路，特别是电流输出模式下的断线故障。
