Schneider TM3AQ4 模拟量输出模块 – Modicon M221/M241系列绝配，高精度输出！

描述

Schneider Electric TM3AQ4：这块模拟量输出（AO）扩展模块，是Modicon TM3系列的“高性价比控制核心”！它提供4通道输出，具备12位高分辨率，信号类型：电流/电压可配置，专治各种工业“疑难杂症”，精确驱动现场调节设备。

TM3AQ4 产品概述

在任何需要对过程变量进行精确、连续调节的自动化系统中，Schneider Electric TM3AQ4 模拟量输出模块都是不可或缺的核心组件。它主要与施耐德的Modicon M221、M241、M251等紧凑型PLC控制器配合使用，承担着数字到模拟（Digital-to-Analog, D/A）转换的任务。简单来说，它接收来自PLC处理器计算出的数字控制值（例如0到4095），然后将其精确地转换为工业现场执行机构能识别的标准模拟信号，如4-20mA电流或0-10V电压。

TM3AQ4 模块提供了4个输出通道，具备12位的D/A转换分辨率。虽然相比模拟量输入模块，12位在输出端也足以提供4096个调节级数，足以满足绝大多数工业PID控制和调速应用。它的核心价值在于其可靠性和灵活性。每个通道都可以灵活配置为电流或电压输出，以驱动变频器的速度给定、比例阀的开度或伺服驱动器的扭矩给定等。TM3AQ4 通过高速TM3总线与PLC主站通信，确保了控制指令的实时性和低延迟，是构建高性能中小型过程控制系统的理想选择。

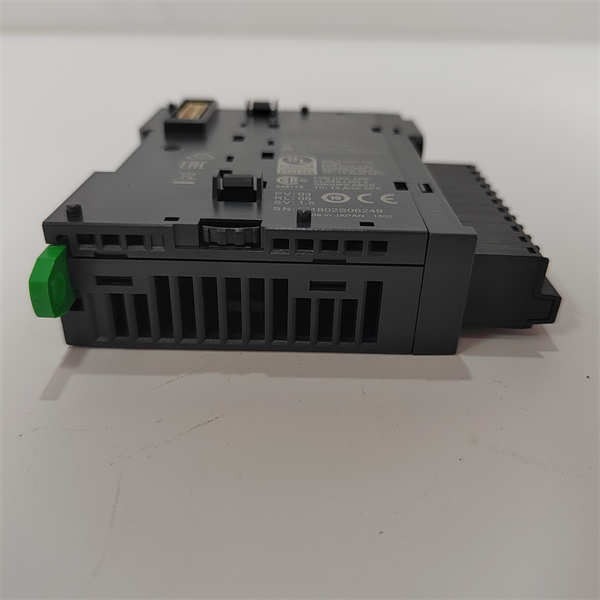

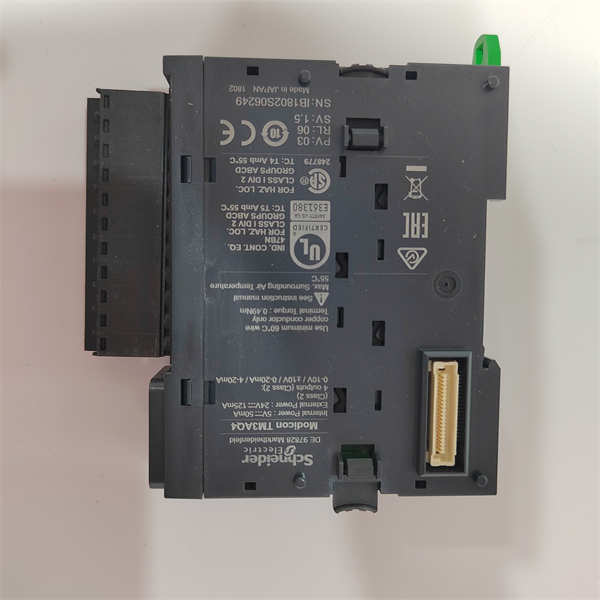

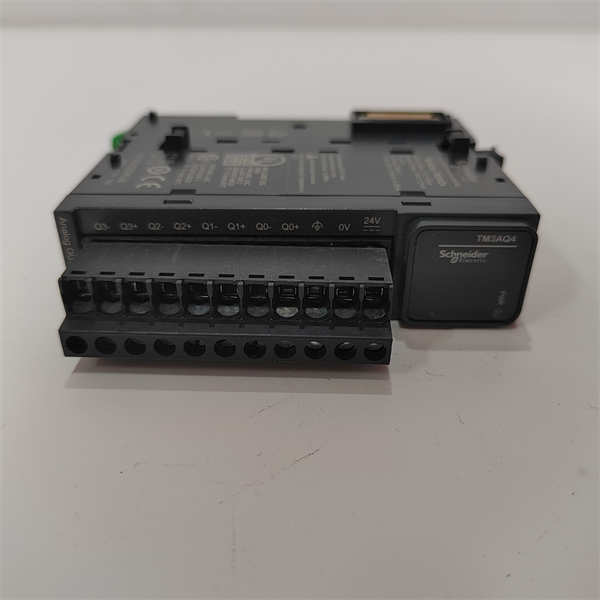

Schneider TM3AQ4

TM3AQ4 技术规格

主要特点和优势

TM3AQ4 之所以是中小型过程控制的**“香饽饽”，主要得益于它在输出精度、灵活性和安全保护**方面的均衡表现。

12位高分辨率与稳定输出

在控制领域，输出信号的平滑性和精确性至关重要。TM3AQ4 提供的12位分辨率（4096级）能保证输出信号的微调能力，避免执行机构动作时的**“阶跃”或“震荡”，确保PID回路控制的稳定和高效。它的精度等级达到满量程的±0.2%，这个精度对于驱动变频器的速度给定或调节阀的开度等任务来说，是完全足够的，能有效提高控制系统的调节品质**。

通道灵活配置与外部供电

与TM3AI8类似，TM3AQ4 的4个通道也具备高度的灵活性，可以根据现场需要独立设置为电流输出（如4-20mA）或电压输出（如0-10V），这简化了系统设计和备件采购。更重要的是，TM3AQ4 需要外部24V DC电源供电，这设计是深思熟虑的结果：它将输出通道的驱动电源与PLC的总线电源分开，隔离了负载对PLC系统的干扰，同时确保了输出信号在负载变化时的稳定性和可靠性。

输出保护与故障诊断

作为控制输出模块，TM3AQ4 内置了短路保护功能，这意味着如果现场执行器端发生短路，模块能够自我保护，防止损坏。此外，它支持通过EcoStruxure软件对输出状态进行诊断监测。PLC可以随时读取模块的健康状态，并在发生断线或短路等故障时发出报警，实现故障预警，大大提升了系统的可维护性（Maintainability）和安全性。

The Schneider Electric TM3AQ4 Analog Output module is the essential link for precise and proportional control within the Modicon automation platform. Its primary technical strength lies in its reliable 12-bit Digital-to-Analog (D/A) conversion, providing 4096 steps of resolution. This level of precision is crucial for sophisticated control strategies, ensuring the output signals driving variable speed drives or proportional valves are smooth, stable, and highly accurate.

The TM3AQ4 is designed with practical flexibility in mind, featuring four independent channels that are user-configurable for standard industrial signals, including 4-20mA current and 0-10V voltage outputs. This versatility simplifies hardware standardization across different control loops. A key feature for robust control is its requirement for a separate 24V DC external power supply. This dedicated power ensures that the output signal integrity is maintained under varying load conditions and effectively isolates the sensitive control electronics from potential power disturbances generated by the field devices. Furthermore, built-in short-circuit protection enhances the module’s reliability and longevity in demanding industrial environments.

应用领域

TM3AQ4 模块的应用场景，几乎涵盖了所有需要精确、连续调节的工业流程，是实现自动化控制精度的关键。

在水处理和流体控制行业，TM3AQ4 是驱动电动调节阀或比例阀的“发动机”。它接收PLC计算出的PID控制值，输出4-20mA信号去精确调整阀门的开度，从而实现水箱液位、PH值添加量或化学药剂浓度的精准控制。在暖通空调（HVAC）和锅炉控制系统中，TM3AQ4 用于输出信号到变频器（VFD）来调节风机或水泵的转速，实现室内温度、压力或锅炉燃烧空气量的平稳调节，达到节能优化的目的。

在OEM设备制造，特别是试验台和小型生产线上，TM3AQ4 用于精确控制电加热器的功率、液压系统的压力或气动执行器的速度。例如，通过控制变频器实现传送带的无级调速。在食品饮料行业的发酵罐或混合器中，TM3AQ4 用于精确控制加热和搅拌速度，确保产品质量的一致性。总而言之，只要你的项目需要将PLC的数字指令转化为平滑、精准的模拟驱动力，Schneider TM3AQ4 就是那个最可靠的“执行者”。

相关产品

TM3AQ4是TM3系列的AO模块，它的“伙伴”和关联产品都是施耐德Modicon自动化平台的关键组件：

TM3AI8：TM3系列的模拟量输入模块。常与 TM3AQ4 配套使用，前者采集数据，后者输出控制，构成完整的PID控制回路。

TM3DI8：TM3系列的数字量输入模块。用于采集开关量，辅助 TM3AQ4 进行逻辑控制。

TM3DQ8T：TM3系列的数字量输出模块。用于控制继电器、指示灯等开关量执行机构。

M241：Modicon M241系列PLC控制器。这是 TM3AQ4 的主站，负责运行控制逻辑和计算输出值。

TM3AI4：TM3系列的4通道模拟量输入模块，通道数和功能与TM3AI8略有不同。

TM3AQ2：TM3系列的2通道模拟量输出模块，是 TM3AQ4 的“小兄弟”，用于只需要少量模拟量输出的应用。

TM3XTYS：TM3系统的I/O总线扩展连接器，用于连接 TM3AQ4 等模块。

安装与维护

安装前准备: 安装 TM3AQ4 模块时，断电！ 这是工业现场的首要铁律。 TM3AQ4 是需要外部24V DC电源供电的，必须确保电源线缆（通常是24V+和0V）连接正确且极性不能反。由于是输出模块，连接现场执行机构的负载线缆必须确保没有短路，并在通电前确认负载阻抗或电流符合 TM3AQ4 的规格要求。为了保持输出信号的稳定性，电源的质量（纹波和噪声）必须达到工业标准。最后，通过EcoStruxure软件对每个通道进行精确配置，包括电流/电压模式的选择和断线诊断的启用。

维护建议: TM3AQ4 的维护重点在于输出回路的监测和电源的稳定性。虽然模块本身具备短路保护，但应定期检查输出回路的接线端子是否松动或腐蚀，特别是电流输出（4-20mA）回路，任何接触不良都会严重影响输出的线性度和精度。
