Schneider TM3AI8 模拟量输入模块 – Modicon M221/M241系列绝配，高精度采集！

描述

Schneider Electric TM3AI8：这块模拟量输入（AI）扩展模块，是Modicon TM3系列的“高性价比硬通货”！它提供8通道输入，具备16位高分辨率，信号类型：电流/电压可配置，专治各种工业“疑难杂症”，精确采集关键过程参数。

TM3AI8 产品概述

Schneider Electric TM3AI8 是施耐德Modicon TM3系列I/O模块家族中的一员，主要为Modicon M221、M241、M251等紧凑型或中小型PLC控制器提供模拟量输入扩展功能。它的核心任务就是精确地将来自工业现场的各种模拟信号，比如4-20mA电流信号或0-10V电压信号，转换为PLC处理器能够识别和处理的数字量。这对于实现温度控制、压力监控、流量调节等连续过程控制（Continuous Process Control）应用来说，是至关重要的。

这块TM3AI8模块提供了8个通道的输入，具备16位的模数转换分辨率（Analog-to-Digital Resolution）。16位分辨率意味着它能捕捉到非常微小的信号变化，确保测量的高精确度。它的优势在于高灵活性，单个模块的通道可以独立配置为电压或电流输入，这大大简化了备件管理和现场接线。TM3AI8 通过PLC背板总线与主处理器高速通信，确保数据采集的实时性。在整个自动化系统中的定位，它是连接现场传感器与逻辑控制器的“高精度量尺”，是构建高性能、高性价比中小型控制系统的理想选择。

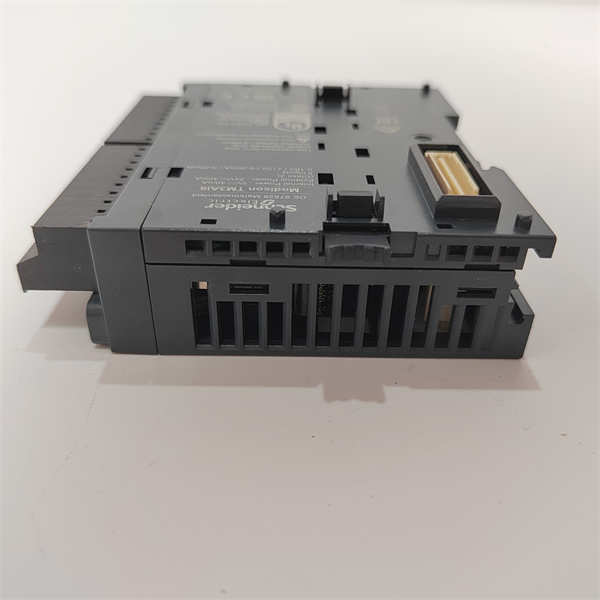

Schneider TM3AI8

TM3AI8 技术规格

主要特点和优势

TM3AI8 之所以在中小型PLC市场中广受欢迎，靠的不是**“花架子”，而是“真本事”**。它的设计完全针对工业现场的实际需求，处处体现着高性价比和易用性。

16位高分辨率与精度

在模拟量采集领域，分辨率就是**“硬指标”。TM3AI8 提供的16位分辨率，能让你精确捕捉到传感器信号的微小变化，这对需要精细控制的工艺至关重要。例如，在PID控制回路中，高精度输入能保证控制算法的平滑性和稳定性**。它的精度等级达到满量程的±0.1%，这个指标在中小型PLC的扩展模块中，绝对是“良心配置”，能满足绝大多数工业过程的测量要求。

高度灵活的输入配置

这块模块的另一个亮点是通道灵活性。TM3AI8 的8个通道可以独立配置为电流输入（4-20mA）或电压输入（0-10V）。你不用为了不同的传感器类型去采购不同的模块，一个 TM3AI8 就能搞定多达8种不同的模拟量信号接入，大大简化了备件种类和现场调试难度。这种多功能性和通用性，为工程师提供了极大的便利。

TM3总线与EcoStruxure集成

作为TM3系列模块，TM3AI8 采用快速、可靠的总线结构与Modicon控制器通信。它完美融入施耐德的EcoStruxure Machine Expert（以前的SoMachine）开发环境。这意味着编程和配置过程高度集成，工程师可以在一个软件平台中完成所有硬件配置、程序编写和诊断。TM3AI8 模块支持热插拔（在某些控制器配置下），减少了维护停机时间，提高了系统的可维护性（Maintainability）和运行效率。

The Schneider Electric TM3AI8 Analog Input module stands out for delivering high-precision data acquisition capabilities in a cost-effective, compact package, tailored for the Modicon machine automation platform. A principal advantage of the TM3AI8 is its robust 16-bit resolution, which ensures exceptional measurement fidelity, capturing subtle changes in process variables crucial for complex regulatory control loops. This high resolution translates directly into better process stability and optimization.

Furthermore, the TM3AI8 is engineered for high flexibility. Its 8 input channels are independently configurable to handle both common current (4-20mA) and voltage (0-10V/±10V) signals. This versatility significantly reduces inventory complexity and simplifies the design phase, allowing a single part number to serve diverse sensor requirements. As a key component of the TM3 ecosystem, it benefits from seamless integration within the EcoStruxure Machine Expert software suite. This unified engineering environment streamlines configuration, diagnostics, and programming, facilitating faster development cycles and efficient troubleshooting. The module’s quick-connect terminals and compact design make it an ideal choice for space-constrained industrial machinery requiring reliable and precise analog data input.

应用领域

Schneider TM3AI8 模块的应用领域非常广泛，只要是涉及到连续变量的测量和控制，它就是主角。凭借其高精度和高性价比，它在中小型项目中出镜率极高。

在包装机械行业，TM3AI8 经常用于监测拉伸膜张力（通过压力传感器）、温度控制（通过温度变送器）或物料定量供给（通过流量计）等。它的高精度确保了包装过程的一致性和高品质。在暖通空调（HVAC）和楼宇自动化系统中，TM3AI8 是采集室温、湿度、CO2浓度以及水管压力等环境参数的“主力军”，将数据传输给M241/M251控制器进行节能优化控制。

在小型水处理站和泵站中，TM3AI8 用于监测水池液位（通过液位变送器）和水泵出口压力。它的可靠性保障了水泵的稳定运行和防止系统超压。此外，在OEM设备制造和食品饮料行业的简单批次控制、小型试验台的数据采集中，TM3AI8 都表现出色。它凭借8通道的高密度和电流/电压通用的灵活性，成为中小型自动化解决方案中不可或缺的“测量专家”。

相关产品

TM3AI8是TM3系列的AI模块，它的“伙伴”都是施耐德Modicon自动化平台下的扩展模块和控制器：

TM3DI8：TM3系列的数字量输入模块。常与 TM3AI8 配套使用，用于采集开关、按钮等数字信号。

TM3DQ8T：TM3系列的数字量输出模块。用于控制继电器、指示灯或接触器，是 TM3AI8 数据处理后的执行端。

TM3AM6：TM3系列的混合I/O模块，提供模拟量输入和输出功能，通道数量和类型与 TM3AI8 略有不同。

TM3TI4：TM3系列的热电偶输入模块，专门用于采集温度信号，精度和功能上是 TM3AI8 的“温度专业版”。

M241：Modicon M241系列PLC，这是 TM3AI8 最常连接的PLC控制器，提供了强大的运动和逻辑控制能力。

TM3XTYS：TM3系统的I/O总线扩展连接器，用于连接 TM3AI8 等模块。

TM3AQ4：TM3系列的模拟量输出模块，用于向变频器或比例阀输出控制信号。

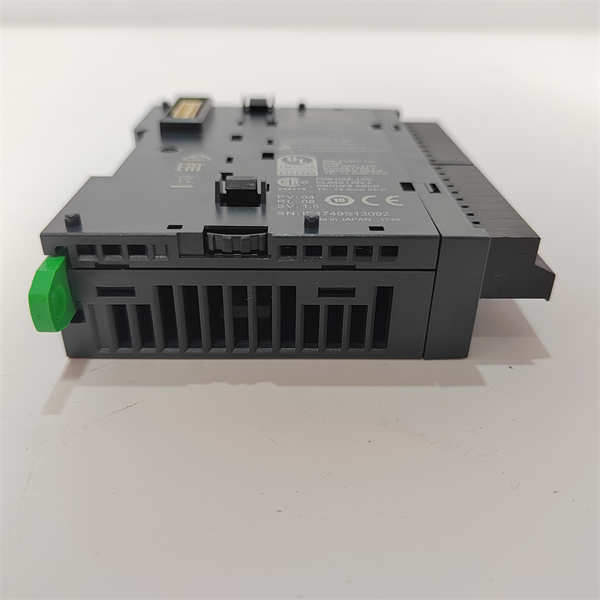

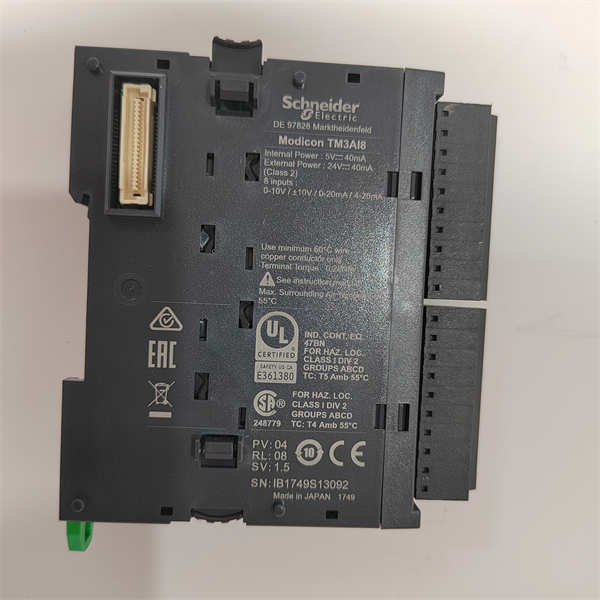

Schneider TM3AI8

安装与维护

安装前准备: 安装 TM3AI8 模块时，必须遵守断电原则，确保PLC系统电源处于关闭状态。 TM3AI8 通过PLC背板总线连接，需要先将TM3扩展总线连接器（TM3XTYS）安装到位，然后将 TM3AI8 模块紧密推入连接器。由于处理的是模拟信号，接线质量是关键。必须使用高质量的屏蔽双绞线来连接传感器，并将屏蔽层正确接地，以有效抑制电磁噪声，确保 TM3AI8 16位精度的可靠发挥。安装完毕后，需通过EcoStruxure Machine Expert软件对每个通道的信号类型、量程进行精确配置，确保与现场传感器输出一致。

维护建议: TM3AI8 的维护相对简单，重点在于环境稳定和定期校准。由于 TM3AI8 是电子模块，要确保控制柜的温度和湿度在允许范围内，防止高温或冷凝水影响其电子元件。
