Schneider Electric 140XBP00400 | 工业PLC机架底板

描述

关键技术规格

• 产品型号: 140XBP00400
• 制造商: Schneider Electric
• 系统平台: Modicon Quantum PLC 系统
• 电压等级: 由主电源模块（如 140CPS11400）通过背板供电，支持 +5 V、+24 V DC 分配
• 槽位数量: 4 个标准 Quantum 模块槽位（不含电源槽）
• 总线类型: 高速 RIO 总线（本地 I/O 总线），速率 ≥ 1.5 Mbps
• 通讯接口: 无独立通信端口，通过背板与 CPU 及 I/O 模块交互
• 响应时间: 总线扫描周期取决于 CPU 配置，典型值 ≤ 10 ms
• 功耗: 无主动功耗，仅作为无源配电与信号路由载体
• 工作温度: 0°C 至 +60°C（符合 IEC 60068-2 工业环境标准）
• 尺寸/安装方式: 标准 DIN 导轨安装，尺寸约 195 mm（宽）× 130 mm（高）× 85 mm（深）
• 固件兼容: 无固件，完全由所插模块及 CPU 固件决定系统行为

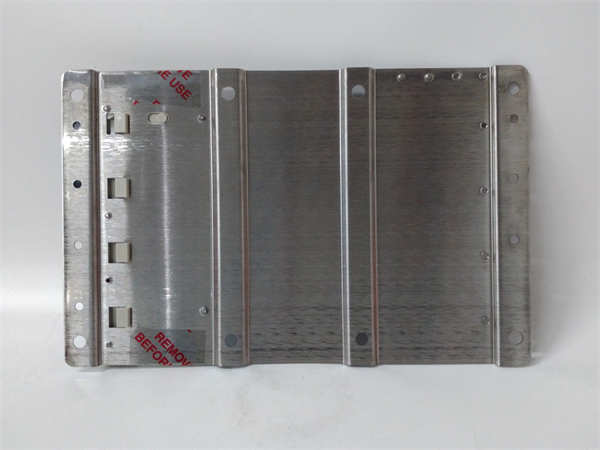

Schneider 140XBP00400

功能定位与应用场景分析

Schneider 140XBP00400 是 Modicon Quantum 系统中用于构建小型或分布式控制站的核心结构组件。作为一块 4 槽无源背板，它不仅提供模块的物理安装基础，更关键的是承载了 Quantum 架构中的本地 I/O 总线（RIO Bus）和电源分配网络。其设计确保了 CPU 与 I/O 模块之间的低延迟、高可靠性通信，是系统稳定运行的“骨架”。

尽管 Schneider 已将战略重心转向 M580 和 EcoStruxure 架构，但全球仍有大量基于 Quantum 的系统在电力、水务、制造等行业持续运行。尤其在改造预算有限或系统生命周期尚未到期的场景中，维持现有 Quantum 站点的可用性仍是业主的优先选择。此时，可靠、经过验证的背板备件成为避免整柜更换的关键。

典型应用场景：

• 用于市政水务加压泵站或污水提升站的本地控制柜
• 应用于食品饮料行业灌装线或清洗单元的独立控制站
• 在能源辅助系统（如锅炉房、空压站）中作为远程 I/O 站点
• 支持系统集成商为二手设备或存量产线提供维护级替换方案

我们的质量标准与测试流程

背板虽无源，但其内部走线完整性、连接器磨损状态及绝缘性能直接影响整个 PLC 站的可靠性。一个接触不良的槽位可能导致模块反复报错、通信中断，甚至引发误动作。因此，我们对每一块 140XBP00400 执行严格物理与电气验证。

测试流程：

• 外观检测与清洁: 使用放大镜检查背板金手指无氧化、无划伤；清除导轨卡扣内积尘；确认 DIN 安装夹无断裂
• 机械兼容性测试: 将标准 Quantum 模块（CPU、DI、AI 各一）反复插拔 ≥10 次，验证槽位弹性与锁紧力
• 电气连续性测试: 使用毫欧表测量各槽位对应引脚间的导通电阻（应 < 50 mΩ），排除虚焊或断线
• 绝缘耐压测试: 对电源与信号走线之间施加 500 V DC，持续 1 分钟，漏电流 ≤ 1 mA
• 系统集成验证: 安装于测试机架，加载真实工程程序，连续运行 24 小时，监控模块识别状态与 I/O 刷新一致性
• 最终质检: 仅通过全部检测项的背板方可出库，并附带检测记录（含电阻测试数据、插拔次数、序列号）

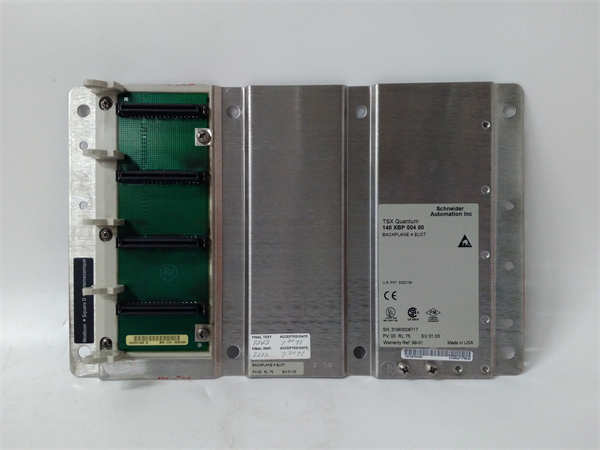

Schneider 140XBP00400

兼容性与升级路径

为确保 140XBP00400 能与您的现有 Quantum 系统无缝集成，建议在采购前确认以下细节。不同批次背板在 PCB 材料或连接器供应商上可能存在差异，影响长期插拔寿命。

需核对要点：

• 硬件版本: 查看标签上的 “HW REV”（如 A1、B2），推荐使用相同或更高修订版
• 电源模块匹配: 必须搭配 140CPS11400、140CPS12400 等 Quantum 电源模块使用，不可单独供电
• 机架扩展限制: 140XBP00400 不支持 RIO 扩展电缆（仅用于本地站），若需远程 I/O，应选用 140XBP00600 或 140XBP01000
• 替代关系: 若需更大容量，可升级至 6 槽（140XBP00600）或 10 槽（140XBP01000）背板，但需重新规划柜内布局
