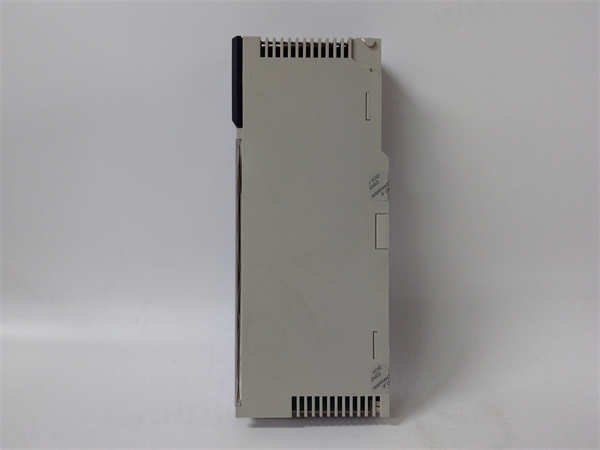

Schneider 140CPS11100 | Quantum 系列冗余电源模块

描述

关键技术规格

• 产品型号: 140CPS11100
• 制造商: Schneider Electric
• 系统平台: Modicon Quantum PLC（140 系列背板架构）
• 输入电压: 85–264 V AC（自动切换），47–63 Hz；亦支持 110/220 V DC（需确认批次）
• 输出电流: 11 A @ 5 V DC（主输出），+24 V DC 辅助输出（用于通信模块供电，典型 0.5 A）
• 通道数量: 单路主输出，支持双模块并联实现冗余
• 信号类型: 无用户可编程信号，但提供“电源 OK”状态指示（通过背板传至 CPU）
• 通讯接口: 无独立通信端口，状态信息通过 Quantum 背板总线传输至 CPU 模块
• 响应时间（冗余切换）: < 10 ms（典型值，无缝切换，无控制器复位）
• 功耗: 最大输入功率约 150 W（满载）
• 工作温度: 0°C 至 +60°C（存储：-25°C 至 +70°C）
• 尺寸/安装方式: 标准 Quantum 单槽电源模块（高 290 mm，宽 40 mm，深 245 mm），安装于 140CRP/140CPU 机架左侧专用电源槽
• 固件兼容: 无固件，纯硬件模块，兼容所有 Quantum CPU（140CPU65150 及以上推荐用于冗余系统）

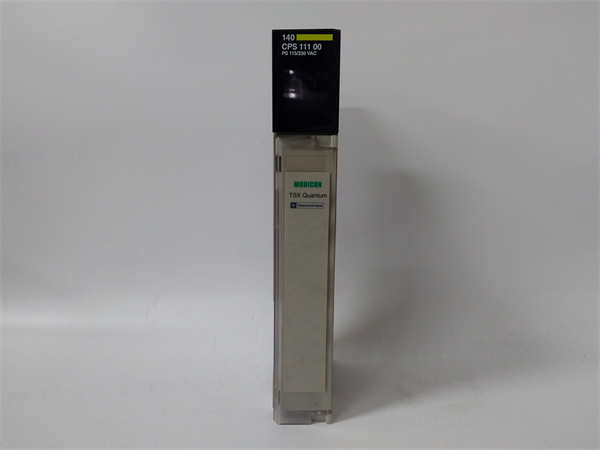

Schneider 140CPS11100

功能定位与应用场景分析

Schneider 140CPS11100 是 Modicon Quantum 分布式控制系统中的经典交流电源模块，设计用于对供电连续性要求严苛的关键过程控制场景。其核心价值在于支持“N+1”冗余配置——两台 140CPS11100 并联运行，当其中一路因电网波动、器件老化或外部故障失效时，另一路可无缝接管全部负载，确保 PLC 不断电、不重启。

尽管该型号已停产（由 140CPS12420 等新型号逐步替代），但在全球大量运行的水处理厂、冶金产线、化工装置及能源站中，140CPS11100 仍是维持系统可用性的关键部件。其宽电压输入范围适应不同地区电网差异，而内置过压、过流、短路保护机制有效防止二次损坏。对于正在进行系统延寿或紧急维修的用户，可靠的电源替换直接关系到整条产线的运行安全。

典型应用场景：

• 用于市政污水处理厂PLC 主控站的冗余供电，避免因市电闪断导致工艺中断
• 用作钢铁连铸车间Quantum 控制系统的电源保障，应对高电磁干扰环境
• 应用于化工反应釜 DCS 站，确保安全联锁逻辑在电源异常时不丢失
• 支持OEM 系统集成商在出口设备中满足 IEC 61131-2 电源可靠性要求

我们的质量标准与测试流程

我们深知，一个劣质或失效的电源模块可能引发整个 PLC 系统崩溃，造成数小时甚至数天的非计划停机。因此，每台 140CPS11100 均经过严格的老化与负载验证。

测试流程：

• 外观检测与清洁: 检查散热片无积尘、电容无鼓包、端子无烧蚀；使用压缩空气与防静电刷清洁内部
• 上机实测: 安装于真实 Quantum 机架（含 140CPU65150 + I/O 模块），加载 80% 额定负载（≈8.8 A）
• 冗余切换测试: 在双电源配置下，人为切断主路输入，验证备用模块是否在 10 ms 内接管，且 CPU 无 fault 或 reboot
• 输出稳定性测试: 使用电子负载模拟阶跃变化（5 A → 11 A → 5 A），监测 5 V 输出纹波 ≤ 50 mVpp
• 最终质检: 仅通过全部电气与冗余功能测试的模块方可出库，并附带《电源老化测试报告》，含输出电压曲线、切换波形截图及温升记录（满载 2 小时）

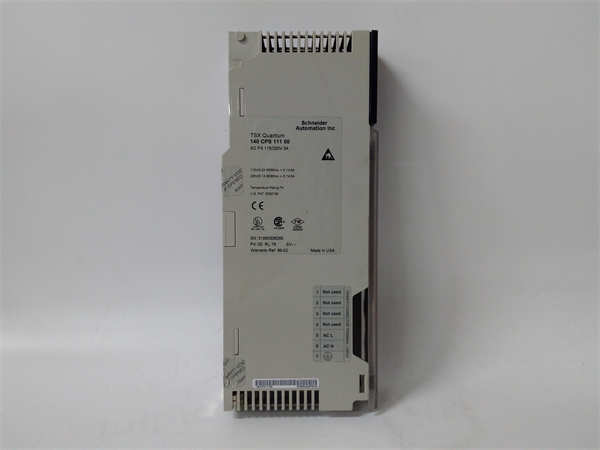

Schneider 140CPS11100

兼容性与升级路径

为确保 140CPS11100 能100%匹配您的 Quantum 系统，我们的工程团队建议在采购前核对以下关键项：

需核对要点：

• 机架类型: 必须使用支持冗余电源的 Quantum 机架（如 140CRP81100 或 140CRP93200）
• 电源槽位置: 仅可安装于机架最左侧两个专用电源槽（Slot 0 和 Slot 1）
• 替代关系: 140CPS11100 Rev C 可替代 Rev A/B；若系统允许，建议评估 140CPS12420（24 V DC 输入，更高效率）
• 系统兼容: 与所有 Quantum CPU 兼容，但冗余功能需 CPU 固件 ≥ v2.8 且配置为冗余模式
