SAIA PCD2.W600 模拟量输出模块 – 4通道,0-10V,精准控制专家!

SAIA PCD2.W600:这块模拟量输出模块,是SAIA PCD2 PLC系统里的“手脚”!它具备4个输出通道,信号范围:0-10V,分辨率:12位。它能将PLC的数字控制指令,精准地转换为0-10V的模拟电压信号,用于驱动变频器、调节阀、比例阀等执行机构,实现工业过程的精确调节和控制。它采用即插即用设计,是提升PLC系统执行能力的“硬通货”。

分类:

描述

SAIA PCD2.W600:这块模拟量输出模块,是SAIA PCD2 PLC系统里的“手脚”!它具备4个输出通道,信号范围:0-10V,分辨率:12位。它能将PLC的数字控制指令,精准地转换为0-10V的模拟电压信号,用于驱动变频器、调节阀、比例阀等执行机构,实现工业过程的精确调节和控制。它采用即插即用设计,是提升PLC系统执行能力的“硬通货”。原厂正品,售后无忧,咱家就是你搞定工业控制的靠山,没毛病!

SAIA PCD2.W600 产品概述

SAIA PCD2.W600,在工业自动化领域,这小家伙可是个“控制执行者”!它是一款SAIA PCD2系列PLC系统里的模拟量输出模块 (Analog Output Module)。你把它想象成PLC系统伸向工业现场的“手”或者“脚”,它的核心任务就是把PLC内部的数字控制指令,比如调节阀的开度、变频器的转速、加热器的功率等,统统转换成工业现场设备能“听懂”的0-10V模拟电压信号,然后传递给执行机构去动作。

为啥它这么重要?在现代工业生产中,很多设备不是简单的“开”或“关”,而是需要进行连续、平滑的调节,比如风机的无级调速、阀门的精确开度控制、炉温的恒定保持等。如果没有像SAIA PCD2.W600 这样高精度、快速响应的模拟量输出模块,PLC就没办法实现这些精细化的控制,生产过程的稳定性和效率就会大打折扣!这块PCD2.W600 模块提供了4个独立的模拟量输出通道,每个通道都能输出0-10V的电压信号,而且精度达到了12位。12位分辨率意味着它能把0-10V的电压信号细分成4096个等级,确保了输出信号的高分辨率 (High Resolution) 和准确性 (Accuracy),使得执行机构的动作更加平滑和精确 (Smooth and Precise)。它还具备短路保护功能,提高了系统的可靠性。SAIA的PCD2系列PLC以其模块化设计和高可靠性著称,SAIA PCD2.W600 作为其中一员,继承了这些优良血统,安装简便,即插即用,是构建灵活、高效、精准工业控制系统不可或缺的“执行臂”!

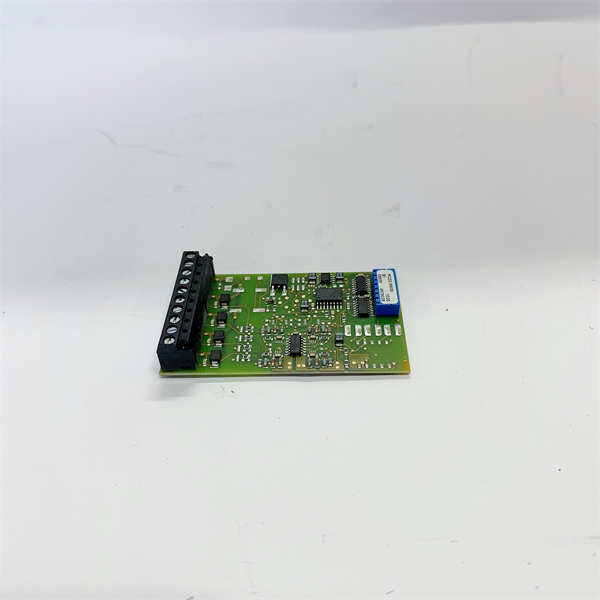

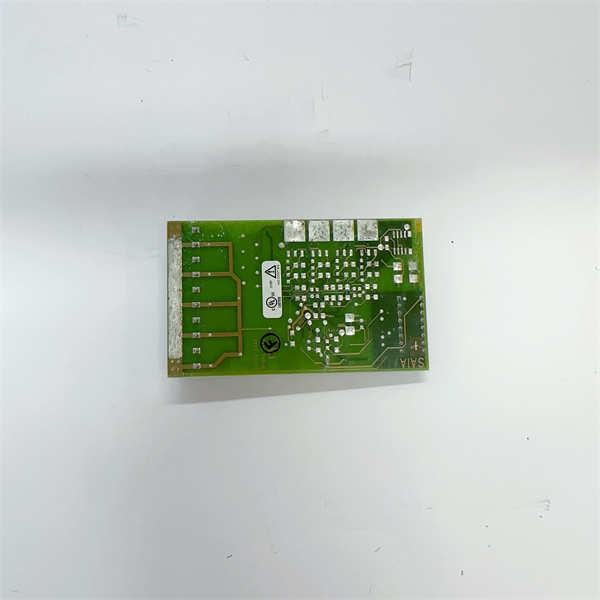

SAIA PCD2.W600

SAIA PCD2.W600

SAIA PCD2.W600 技术规格

参数名称 参数值
产品型号 PCD2.W600 (也可能指 52030C60 PCD2.W600)
制造商 SAIA-Burgess Controls (SAIA)
产品类型 模拟量输出模块 (Analog Output Module)
所属系列/平台 SAIA PCD2 系列 PLC
输出通道数 4 路
信号范围 0 – 10 VDC (单极性电压输出)
分辨率 12 bit (0 – 4095)
每比特分辨率 2.442 mV/bit
输出精度 (25°C) ±0.40% / ±4 LSB
输出保护 短路保护 (Short Circuit Protected)
负载电阻 ≥3kΩ
总线电流消耗 5V总线: 具体数值需查阅最新手册,通常在几十mA范围
供电电压 需要24 VDC外部电源(通常由PCD2底板提供或连接到外部电源端子)
工作温度 0°C 至 +55°C (取决于PCD2系统)
存储温度 -20°C 至 +70°C
相对湿度 5% 至 95% (无凝露)
电气隔离 通常不带通道间隔离,但可能对PCD系统有隔离 (需查阅具体型号数据表,例如 PCD2.W605/W615有对PCD电源隔离)
转换时间 具体数值需查阅最新手册,通常较快
安装方式 插入PCD2机架槽位
接线方式 可插拔螺钉端子块 (Type L, 10-pin)
产品净重 约 40g – 60g



主要特点和优势

咱这块SAIA PCD2.W600 模拟量输出模块,那可是“身手不凡”,它的特点和优势,分分钟能让你在工业控制这块“得心应手”!

首先,它最拿手的就是高精度12位模拟量输出 (High-Precision 12-bit Analog Output)。这可不是随便说说,12位分辨率意味着它能把0-10V的电压信号细分成4096个等级。你想想,在复杂的工业现场,哪怕是微小的电压调节,都能被SAIA PCD2.W600 模块精确地输出,每比特分辨率高达2.442 mV,确保了输出信号的高保真度 (High Fidelity) 和精准性 (Precision)。这对于需要精细调节和控制的系统来说,简直是“点睛之笔”,让你对现场设备“如臂使指”,绝不会出现“粗糙控制”的尴尬!

其次,多通道输出与短路保护 (Multi-Channel Output with Short-Circuit Protection) 也是它“独步武林”的绝招。它提供了4个独立的模拟量输出通道,这意味着一个模块就能同时控制多个需要模拟量调节的执行机构,极大地节省了PLC机架的空间和成本。而且,每个输出通道都内置了短路保护 (Short-Circuit Protection) 功能,这在工业现场可是个“救命稻草”!即使输出线路意外短路,模块也能自我保护,避免损坏,大大提升了系统的安全性和可靠性 (Safety and Reliability)。这种“双保险”的设计,让你“高枕无忧”!

再来,无缝集成SAIA PCD2系统 (Seamless Integration with SAIA PCD2 System) 也让PCD2.W600 模块“光芒四射”。它不是一个“孤立”的输出模块,而是SAIA PCD2系列PLC的“原生”一员。这意味着它能和PCD2 CPU以及其他I/O模块完美协同工作,实现即插即用 (Plug-and-Play)。工程师在组态和编程时,无需学习复杂的第三方工具,大大简化了系统集成和调试的复杂度。通过SAIA PG5®编程软件,你可以轻松地配置输出参数、编写控制逻辑,从而快速、高效地搭建起整个自动化控制系统,降低了总拥有成本 (Total Cost of Ownership, TCO)

最后,不得不提的是它坚固耐用的工业级设计 (Rugged Industrial Design) 和宽广的运行温度范围SAIA PCD2.W600 严格按照工业最高标准设计和制造,能够在0°C到+55°C的温度范围内稳定运行,即使在比较恶劣的工业环境中,也能“岿然不动”。它确保了模块在各种严苛条件下都能提供稳定可靠 (Stable and Reliable) 的性能,为你的工业生产提供坚实的保障。

The SAIA PCD2.W600 Analog Output Module is a highly capable component for industrial automation, characterized by features that ensure precise and reliable control.

Firstly, its core strength lies in its high-resolution 12-bit analog output capability. This precise resolution, translating to 4096 distinct levels for a 0-10V output range and a resolution of 2.442 mV per bit, allows the SAIA PCD2.W600 to generate finely graded voltage signals. This exceptional accuracy and precision are crucial for applications demanding smooth and continuous adjustments, such as controlling variable speed drives or proportional valves, ensuring that the actuated devices respond with utmost fidelity to the PLC’s commands.

Secondly, the module offers multi-channel output with integrated short-circuit protection. With 4 independent analog output channels, a single PCD2.W600 module can simultaneously control multiple devices requiring analog signals, thus optimizing panel space and reducing system complexity. Critically, each output channel is equipped with short-circuit protection. This robust feature safeguards the module from damage in the event of an accidental short circuit in the wiring, significantly enhancing the safety and reliability of the overall control system and minimizing potential downtime.

Furthermore, its seamless integration with the SAIA PCD2 system is a significant advantage. The SAIA PCD2.W600 is designed as a native component of the SAIA PCD2 PLC series, ensuring plug-and-play functionality and effortless compatibility with the PCD2 CPU and other I/O modules. This tight integration simplifies system engineering, configuration, and diagnostics, as engineers can leverage the familiar SAIA PG5® programming software. This streamlined approach not only reduces development time but also lowers the total cost of ownership (TCO) by simplifying system setup and maintenance.

Lastly, the module is built with a rugged industrial-grade design and supports a wide operating temperature range. Engineered to meet demanding industrial standards, the SAIA PCD2.W600 operates reliably within a typical temperature range of 0°C to +55°C. This robust construction ensures consistent and stable performance even in challenging industrial environments, providing a dependable solution for long-term operational needs.

应用领域

SAIA PCD2.W600 模拟量输出模块,这“控制执行臂”的应用范围那可是相当广泛,凡是需要PLC对工业现场设备进行精确、连续调节的场景,它都能“大显身手”!

首先,在过程控制行业,比如化工、冶金、电力、水处理、食品饮料等,SAIA PCD2.W600 扮演着核心的执行角色。它能将PLC计算出的控制值,转换为0-10V电压信号,直接驱动变频器 (Variable Frequency Drives, VFDs) 来调节泵或风机的转速,控制电动调节阀 (Motorized Control Valves) 的开度以精确控制流量、压力,或者控制加热器的功率以维持温度恒定。这对于确保生产过程的稳定性和优化 (Stability and Optimization),以及产品质量的一致性 (Consistency) 至关重要。

其次,在HVAC(供暖、通风和空调)和楼宇自动化系统中,PCD2.W600 也是“不可或缺”的。它可以根据环境温度、湿度、CO2浓度等参数,输出0-10V信号来控制风机盘管、新风机组的风量,调节冷冻水或热水阀门的开度以控制温度,实现对室内环境的舒适性调节 (Comfort Control) 和能源管理 (Energy Management)

再来,在机械制造和自动化设备领域,比如数控机床、印刷机械、包装机械等,SAIA PCD2.W600 同样是“主力军”。它能接收来自PLC的定位指令,输出0-10V电压信号来控制伺服驱动器 (Servo Drives) 或步进电机驱动器 (Stepper Motor Drives),从而精确控制机械臂的位置 (Position)速度 (Velocity) 或力矩 (Torque),实现自动化生产线上的高精度运动控制 (High-Precision Motion Control)

此外,在一些测试与实验设备,以及研发平台中,SAIA PCD2.W600 也能提供灵活的模拟量输出能力。例如,它可以用于模拟各种工业信号,或者作为可编程电源来驱动特定的实验装置,为工程师和研究人员提供可控的测试环境 (Controllable Test Environment)

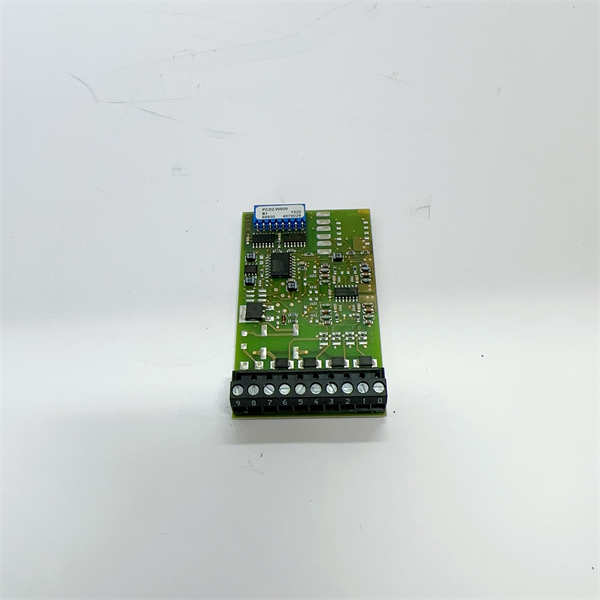

SAIA PCD2.W600

SAIA PCD2.W600

相关产品

SAIA PCD2.W600 模拟量输出模块是SAIA PCD2系列PLC系统的重要组成部分。它通常需要与该系列的其他模块和软件工具协同工作,才能构建一个完整的、功能强大的自动化控制系统。以下是一些你可能会遇到或需要搭配使用的相关产品:



SAIA PCD2.Mxxxx CPU模块 (如 PCD2.M1xx, PCD2.M4x60, PCD2.M5xx): 这是SAIA PCD2系统的“大脑”,负责执行控制程序和生成输出到PCD2.W600 等I/O模块的指令。



SAIA PCD2.E1xx 数字量输入模块 (如 PCD2.E110, PCD2.E160): 用于接收开关量信号,如按钮、限位开关等,为PLC提供数字量输入。



SAIA PCD2.A2xx 数字量输出模块 (如 PCD2.A200, PCD2.A210): 用于控制开关量设备,如指示灯、接触器、继电器等。



SAIA PCD2.W200 / PCD2.W210 模拟量输入模块: 与PCD2.W600 相对应,用于采集现场的模拟量信号,如0-10V电压或4-20mA电流信号。



SAIA PCD2.W610 模拟量输出模块: 与PCD2.W600 类似,但通常提供双极性电压输出(-10V至+10V)或可配置的电流输出(如0-20mA/4-20mA)。



SAIA PCD2.W605 / PCD2.W615 模拟量输出模块: 这些是带电气隔离 (galvanic isolation) 的模拟量输出模块,提供更好的抗干扰能力,可能比W600更适合某些特殊应用。



SAIA PCD2.Cxxx 模块架: 用于安装CPU和I/O模块,提供背板连接。



SAIA PG5® Controls Suite 编程软件: 这是SAIA PLC的工程组态、编程、诊断和维护工具,工程师通过它来配置SAIA PCD2.W600 的输出参数和编写控制程序。



安装前准备: 兄弟,安装SAIA PCD2.W600 这个模拟量输出模块,那可是PLC系统“手脚”的安装,必须得一丝不苟!首先,你必须把SAIA官方的PCD2系统硬件手册和PCD2.W600 模块的详细说明书给好好读一遍,尤其是它的接线图、模拟量信号输出规范、以及与PCD2 CPU和电源模块的配合要求,每一个细节都得搞清楚。在开始动手之前,务必确保你的PLC系统以及所有相关执行机构的电源都已完全切断,并且严格执行“上锁挂牌”的安全规程,这是底线!静电防护这事儿,那是必须的!全程戴好防静电腕带,并确保自己可靠接地,别让看不见的静电把这精密的SAIA PCD2.W600 模块给“暗算了”。拿到模块后,仔细检查有没有运输损伤,尤其是端子接口有没有弯曲或损坏。然后,小心翼翼地把SAIA PCD2.W600 插入到SAIA PCD2机架的空闲槽位里,确保它完全就位,并且固定螺丝或卡扣牢固。最后,根据系统设计图纸,精确连接你的执行机构(如变频器、调节阀)的控制信号线到PCD2.W600 的可插拔螺钉端子上,特别注意信号的正负极和公共端连接。所有接线都得牢固,没有松动,通电前务必进行线路检查和短路测试,确保万无一失!

维护建议: 对SAIA PCD2.W600 这种负责数据“输出执行”的模块,日常的“巡逻”和周期性“清洁保养”是必不可少的,这直接关系到你工业现场设备“动作”的“精准度”和“稳定性”。你要定期观察PLC系统和模块的指示灯(如果CPU或机架有诊断指示),并通过SAIA PG5®编程软件检查PCD2.W600 模块的状态和诊断信息,看看有没有报警或者异常输出。确保控制柜内部清洁,没有灰尘、油污或湿气侵入,这些都是电子元件的“慢性毒药”。特别要检查SAIA PCD2.W600 的接线端子,有没有松动、氧化或者腐蚀的迹象,确保信号传输的稳定性 (Stability) 和一致性 (Consistency)。定期检查与PCD2.W600 连接的执行机构(如变频器、调节阀),确保它们工作正常,并根据需要进行校准,确保它们能准确响应PCD2.W600 的输出信号。如果现场环境恶劣,比如有强电磁干扰,要检查信号线的屏蔽接地是否良好,确保模拟量输出信号不受干扰。任何需要更换模块、进行系统升级或者更深层次的维护操作,都必须严格遵循SAIA官方的指导和安全规程,切勿“凭经验蛮干”,以免造成不必要的损失或系统运行偏差。记住,对SAIA PCD2.W600 的细致维护,就是对你工业生产线“精准控制”的最好守护!
