RTU系统“指挥官”：ABB 560CMU05 模块，四串口二网口，功能强大！

描述

ABB 560CMU05：这块通讯单元模块，是RTU560（远程终端单元）家族里的“大当家”，集成了32位CPU，是整个系统的核心。它主要负责I/O模块管理、事件处理、与控制中心通讯。接口：4个RS232/RS485串口，2个10/100M以太网口，CPU：32位处理器，安装方式：占用2个插槽。要搞定远程监控和调度，找它准没错！原厂正品，售后无忧，让您用得放心！

560CMU05 产品概述

ABB 560CMU05 通讯单元模块，是ABB RTU560远程终端单元系统中的中枢核心。说白了，它就是整个RTU（Remote Terminal Unit）的“大脑”，所有的控制逻辑、数据处理和通讯任务都由它来完成。这块模块集成了高性能的32位CPU和充足的内存，能够高效地管理和控制RTU机架上的所有I/O模块。它不仅仅负责从输入板卡上读取各种过程事件，将它们时间戳（Timestamp）并存储起来，还负责将控制指令精确地发送给输出模块，确保现场设备能够得到及时的响应。

560CMU05 的核心价值在于其强大的通讯能力。它提供了4个串行通讯接口（RS232或RS485）和2个以太网接口（Ethernet Interface），可以同时与多个控制中心、本地人机界面（HMI）系统、或下游的子RTU和智能电子设备（IEDs）进行数据交换。这种多接口设计，让RTU560系统能够轻松融入复杂的网络架构中，无论是传统的串行总线还是现代的TCP/IP网络，它都能游刃有余。可以说，没有这块560CMU05，整个RTU560系统就像一个空壳，无法与外界进行任何交互，更别提远程监控和调度了。因此，它在整个自动化控制系统中的定位和作用，是无可替代的。

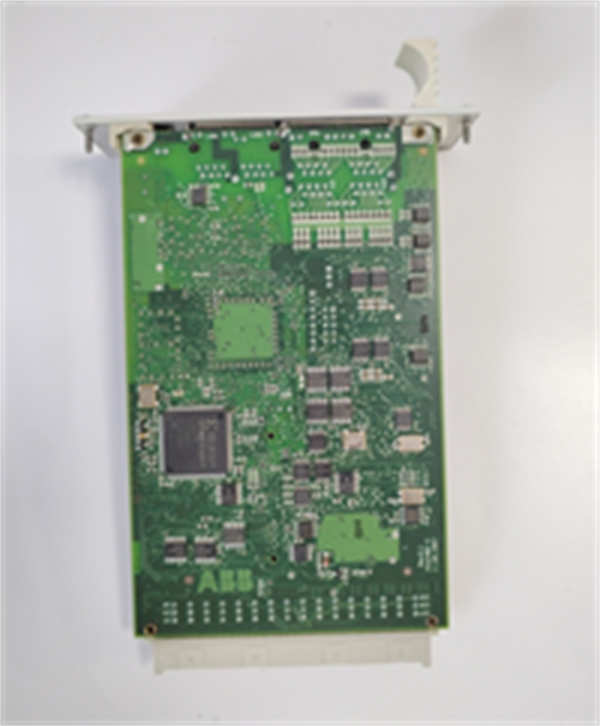

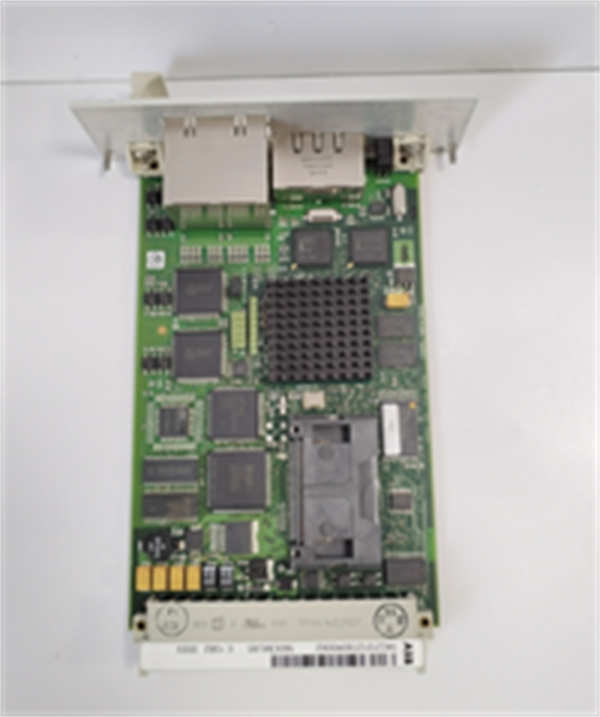

560CMU05 ABB

560CMU05 技术规格

主要特点和优势

ABB 560CMU05 之所以能成为RTU560的核心，靠的就是几大硬核优势。首先，多协议支持（Multi-protocol Support）能力超强。它不光能跑ABB自家专用的协议，还兼容各种通用的工业协议，比如IEC 60870-5-104、DNP3.0、Modbus等。这意味着不管你的上位机或控制中心用的是什么系统，560CMU05 都能跟它完美对接，减少了系统集成的麻烦。

其次，强大的处理能力和存储是它的底气。这块模块内置了一颗32位的CPU和64MB的RAM，处理速度那是杠杠的。更重要的是，它用可移除的SD卡™（SD Card）来存储系统配置和事件记录。这就厉害了，在维护和更换模块的时候，你只需要把卡拔下来插到新模块上，系统配置立马就恢复了，大大简化了现场调试的工作量。这种设计，对于那些需要快速恢复运行的关键基础设施来说，简直就是福音。

最后，高可靠性和诊断能力让它在严苛的工业环境里无往不利。560CMU05 模块前板上带了多个LED指示灯，能直观地显示电源、运行状态、通讯传输（TxD/RxD）和链路连接等信息。哪个口有问题，哪个通讯断了，你一眼就能看出来。这种直观的故障诊断（Fault Diagnosis）功能，让现场维护人员能够快速定位问题，减少停机时间。在电力、油气等行业，一分钟的停机损失都是巨大的，所以这些细节的设计，才是 560CMU05 真正赢得客户信赖的关键。

The ABB 560CMU05 communication unit module is the central processing brain of the RTU560 system, offering unparalleled functionality and reliability. Its primary advantage is its robust communication capability, featuring four configurable serial ports (RS232/RS485) and two 10/100BaseT Ethernet ports. This versatility allows it to seamlessly integrate into diverse network architectures and support a wide range of industrial protocols, including IEC 60870-5-104, DNP3, and Modbus. The module’s powerful 32-bit CPU and substantial 64MB RAM ensure high-speed data processing and efficient management of I/O modules, enabling rapid response times for critical control operations. Furthermore, the use of a removable SD card for storing system configurations and historical data provides a significant benefit for maintenance, allowing for quick and easy module replacement without the need for extensive re-configuration. Its design emphasizes high reliability and ease of maintenance, with on-board LEDs for simple and effective diagnostics, allowing field technicians to quickly identify and resolve communication or operational issues. The 560CMU05 is engineered for demanding applications, ensuring stable and secure data transmission in harsh environmental conditions.

应用领域

ABB 560CMU05 这块板子，主攻的就是那些对远程监控和调度有极高要求的行业。首先，毫无疑问是电力行业。在变电站的远程终端单元（RTU）系统中，560CMU05 扮演着关键角色。它负责采集电力设备，比如断路器、隔离开关、变压器等的状态数据，并将这些数据通过以太网或串行接口，实时传输给远方的调度中心（SCADA）。同时，它也能接收调度中心的指令，远程控制现场设备的操作。它的稳定和可靠性，直接关系到电网的运行安全。

其次，在水务和石油天然气行业，这块560CMU05 也大有作为。在水处理厂、水泵站、或者油气管道沿线，RTU系统被广泛用于远程监控和控制。它能实时监控水流量、压力、阀门状态、油气泄漏等关键参数，并通过 560CMU05 将数据传回中央控制室。有了它，操作人员就能在办公室里对远在千里之外的设备进行有效管理，极大地提高了运营效率和安全性。可以说，任何需要从分散的现场设备集中采集数据、并进行远程控制的场景，560CMU05 都是理想的选择。

相关产品

ABB 560CMU05 在RTU560系统里不是单打独斗，它有很多“好兄弟”：

560PSU02：这是RTU560系统的电源模块，为包括 560CMU05 在内的所有模块提供稳定的DC电源，是整个系统的“心脏”。

560AIN05：模拟量输入模块，负责将现场的模拟信号（如电压、电流、温度等）转换为数字信号，供 560CMU05 处理。

560BI01：数字量输入模块，用于采集现场的开关量信号，比如断路器的开合状态，然后将数据发送给 560CMU05。

560BO01：数字量输出模块，接收来自 560CMU05 的指令，用于控制现场的继电器、接触器等。

560RTC01：实时时钟模块，为 560CMU05 提供精确的时间同步，确保所有事件都有准确的时间戳。

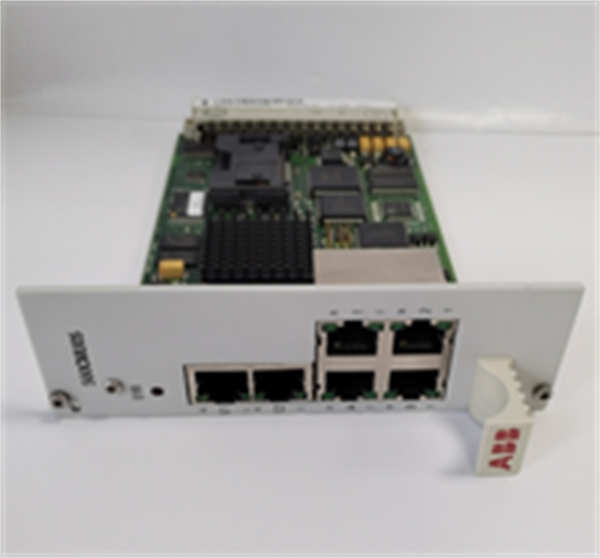

560CMU05 ABB

安装与维护

安装前准备: 在安装 560CMU05 模块之前，切记要彻底断开RTU机架的电源，并且做好相应的安全措施。这块模块是集成电路板，对静电非常敏感，操作时必须佩戴防静电手环，并连接到机架的接地端。在将 560CMU05 插入机架之前，请务必检查机架插槽和模块的连接器，确保没有弯曲或损坏的引脚。将模块轻轻插入到指定的两个插槽中，直到它完全就位并锁定好。最后，检查所有的电缆连接，确保牢固无松动。

维护建议: 560CMU05 作为系统的核心，日常维护主要以预防为主。定期检查模块表面的指示灯状态，如果发现有异常（如ERR灯亮起），应立即对照手册进行故障排查。定期清理机架内部和模块表面的灰尘，保持良好的散热环境。如果需要更换模块，一定要先断电，然后按照手册步骤进行操作。记住，模块上的SD卡存储着重要的配置信息，在更换 560CMU05 前，最好先备份一下卡里的内容，以防万一。规范的维护能延长设备寿命，减少不必要的停机损失。
