ROCKWELL T8850 模拟量或数字量输出现场接线端子板

描述

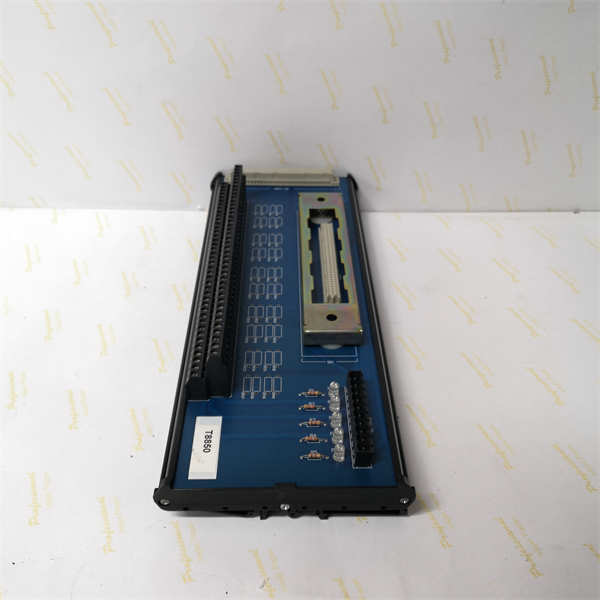

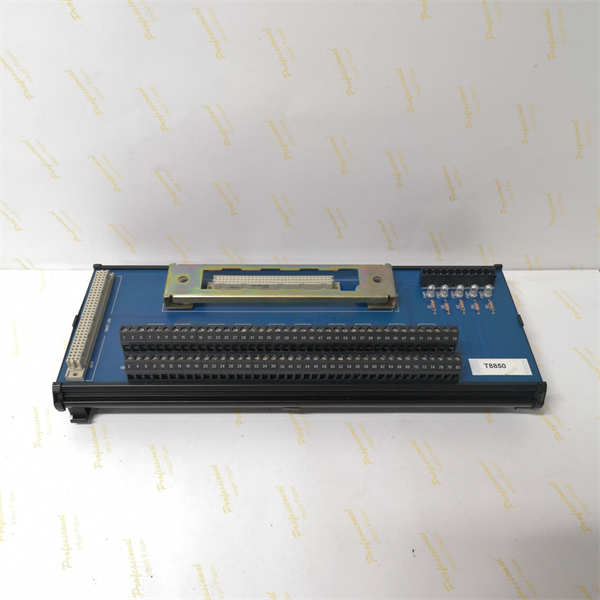

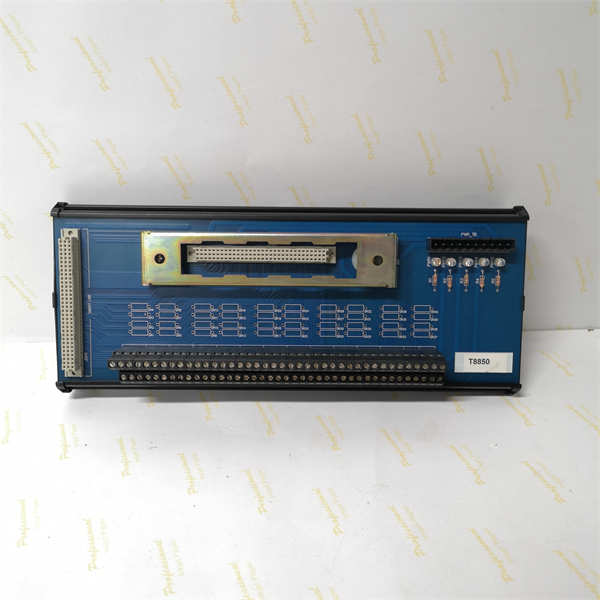

ROCKWELL T8850是一款Trusted®40通道模拟量或数字量输出现场接线端子板(Field Termination Assembly-FTA)。它是罗克韦尔自动化(Rockwell Automation)Trusted®三重模件冗余(Triple Modular Redundant-TMR)系统中的关键组成部分，该系统专为最高要求的工业安全和控制应用而设计。

T8850的核心作用是作为Trusted TMR系统的输出模块（特别是T8451模拟量输出模块或兼容的数字量输出模块）与接收输出信号的现场设备（例如控制阀、电机启动器、指示灯、报警器等）之间的接口。它为多达40路输出回路提供了坚固且安全的接线端子。

该FTA旨在简化现场布线，并通过其可靠的连接机制和诊断功能，确保控制信号能够准确、安全地从高冗余度的Trusted TMR系统传输到最终控制元件。T8850支持DIN导轨安装，具有紧凑的尺寸和易于维护的特点，适用于各种严苛的工业环境，对于保障安全关键操作的可靠性至关重要。

技术规格

产品型号：T8850

制造商：Rockwell Automation(ICS Triplex Trusted®系列)

产品类型：模拟量或数字量输出现场接线端子板(Analogue or Digital Output Field Termination Assembly-FTA)

输出通道数：40路输出通道

兼容模块：罗克韦尔自动化Trusted TMR模拟量输出模块T8451(或其他兼容的数字量输出模块)

连接类型：2线制工业标准现场设备连接

安装方式：标准DIN导轨(TS32或TS35)，可水平或垂直安装

供电：双路24 VDC现场供电(通过二极管共用)

通道分组：40个通道分为5组，每组8个独立通道

通信：通过SmartSlot连接器与输出模块通信

指示灯：板载绿色LED指示灯，显示每个电源组的现场电源状态

输出信号类型：模拟量(如4-20mA)或数字量(取决于连接的输出模块)

工作温度：0°C至60°C(32°F至140°F)

非工作温度：-25°C至+70°C(-13°F至+158°F)

相对湿度：5%至95%RH(非冷凝)

抗震动：IEC 60068-2-6:2008(Test Fc,Operating)5 to 8.4 Hz,3.5 mm;8.4 to 150 Hz,1g

抗冲击：IEC 60068-2-27:2009(Test Ea,Operating)15 g,11 ms

电磁兼容性(EMC)：符合CISPR 11 Class A(辐射和传导发射),IEC 61000-4-2/3/4/5/6(抗扰度)

认证：CE,UL

主要特点和优势

ROCKWELL T8850 40通道模拟量或数字量输出FTA模块作为Trusted TMR系统的重要组成部分，具有以下显著特点和优势：

高密度输出通道：提供40个输出通道，能够在单个紧凑的模块上实现大量现场设备的控制，有效节省控制柜空间并优化系统布线。

灵活性高(模拟量/数字量)：能够同时支持模拟量输出（如控制阀门的开度）和数字量输出（如开关执行器、指示灯），为各种工业控制需求提供了高度的灵活性。

增强的系统可靠性与安全性：作为Trusted TMR系统的一部分，T8850与TMR输出模块协同工作，为高完整性安全系统提供可靠的输出接口。冗余的现场电源输入和内部隔离设计，进一步提升了系统的鲁棒性和故障容忍度。

简化现场接线与维护：FTA设计允许现场设备直接连接到端子板，大大简化了现场布线过程。标准DIN导轨安装和模块化的设计，使得安装、调试和日常维护更为便捷。

智能连接与热插拔支持：通过SmartSlot连接，T8850支持其配套的输出模块进行“一对多”的热插拔更换，这意味着可以在系统运行状态下更换模块，最大限度地减少了生产停机时间。

清晰的诊断指示：板载LED指示灯能够直观地显示现场电源的完整性，帮助操作人员快速识别电源问题，方便故障排查。

适应严苛工业环境：模块设计坚固耐用，具备宽泛的工作温度范围和高抗振动、抗冲击、抗电磁干扰能力，确保在恶劣的工业环境下也能长期稳定运行。

应用领域

ROCKWELL T8850 40通道模拟量或数字量输出FTA广泛应用于对安全、可靠性和可用性有极高要求的工业领域，作为Rockwell Automation Trusted TMR系统的关键组成部分：

紧急停车系统(ESD-Emergency Shutdown Systems)：在石油和天然气、化工、石化等行业中，用于安全地执行紧急停车指令，如关闭安全阀、切断电源等，以防止事故扩大。

火气检测和灭火系统(F&G-Fire&Gas Systems)：接收来自安全控制器的指令，激活消防水泵、泡沫灭火系统、警报器等，以应对火灾或气体泄漏。

关键过程控制系统(PCS)：向控制阀、泵、风机等执行器发送精确的模拟量控制信号，实现对关键工艺参数（如流量、压力、温度）的精确控制。

电力生产和发电厂：用于燃气轮机、蒸汽轮机、锅炉以及其他辅助设备的安全控制和保护系统，执行各种开关量和模拟量控制命令。

化工和石化：控制复杂的化工生产过程中的阀门、泵、加热器等，以确保工艺流程的安全运行和产品质量。

制药和生命科学：在符合GMP(良好生产规范)和FDA(美国食品药品监督管理局)要求的生产环境中，用于对关键工艺参数的精确输出控制。

轨道交通：在铁路信号和控制系统中，用于控制道岔、信号灯、列车制动等安全相关执行机构。

其他高危和关键基础设施：任何需要高完整性安全系统来监控和精确控制现场输出的领域，例如水处理、核设施、大型机械安全等。

相关产品

与ROCKWELL T8850 40通道模拟量或数字量输出FTA紧密相关的产品主要是Rockwell Automation Trusted TMR系统的其他核心组件，以及与其配合使用的现场设备：

Trusted TMR模拟量输出模块(T8451)：这是T8850直接连接的模拟量输出模块，负责从TMR控制器接收指令，并向T8850 FTA输出模拟量信号。

Trusted TMR数字量输出模块(T8461)：如果T8850用于数字量输出，则会与T8461或其他兼容的数字量输出模块配合使用。

Trusted TMR控制器(TMR Processor)：如T8110、T8151B等，它们是Trusted TMR系统的核心，执行冗余控制逻辑，生成输出指令。

Trusted TMR系统机架和电源：用于安装Trusted TMR模块和提供系统电源的机架和电源模块。

Trusted专用电缆(FTA Cables)：如TC-201、TC-203、TC-501或TC-503，用于连接T8850 FTA与其配套的输出模块。

Trusted编程和诊断软件：用于配置、编程、诊断和维护Trusted TMR系统的专用软件工具。

现场执行器和控制设备：各类接收模拟量（如气动阀定位器、变频器）或数字量（如接触器、继电器、电磁阀、指示灯、报警器）信号的设备。

安装与维护

安装前准备：

查阅官方手册：在安装ROCKWELL T8850之前，务必详细阅读罗克韦尔自动化提供的产品手册(PD-T8850)和Trusted TMR系统的相关安装指南。了解其物理尺寸、安装要求、电气连接图、环境限制和安全注意事项。

安全断电：确保所有相关设备和电源已完全断开，并严格执行锁定/挂牌(LOTO)程序，以防止意外触电或设备启动。

静电防护(ESD)：T8850是静电敏感元件。在处理模块时，务必佩戴防静电腕带和手套，并在防静电工作台上操作，避免直接接触模块的导电区域。

环境条件：确认安装环境的温度、湿度、振动和电磁兼容性符合模块的技术规格。确保控制柜内有足够的空间进行散热，并避免阳光直射、潮湿、腐蚀性气体或强电磁干扰的场所。

物理安装与接线：

将T8850 FTA牢固地安装在TS32或TS35 DIN导轨上。

根据手册中的接线图，正确连接来自现场执行器的40路输出回路（2线制）。

连接双路24 VDC现场供电到FTA的电源端子块。

使用专用的SmartSlot电缆连接T8850 FTA与其配套的输出模块(如T8451或T8461)。

确保所有接线牢固可靠，并遵守电缆管理和接地规范。

维护建议：

定期检查：定期检查T8850模块的物理状况，包括连接端子、电缆和外壳，确保没有松动、腐蚀或物理损坏。

清洁：保持FTA和控制柜内部清洁，清除灰尘和污染物，以防止散热不良和电气故障。

LED指示灯监控：定期观察T8850上的LED指示灯，它们会显示现场电源的状态，有助于快速识别供电问题。

系统诊断：利用Trusted TMR系统的诊断工具和软件，定期检查与T8850相关的输出通道的状态和报警信息，以便及时发现并解决潜在的现场设备或接线问题。

功能测试：根据安全标准和制造商建议，定期对连接到T8850的安全功能进行功能测试（Proof Test），验证整个安全回路的完整性。

备件管理：维护适当的备件库存，如备用T8850 FTA或相关电缆，以便在需要时快速更换，缩短停机时间。

专业维护：任何涉及模块内部组件的维修、更换或复杂的故障诊断，都应由经过罗克韦尔自动化授权或专业培训的技术人员进行，以确保操作的正确性和系统的安全可靠性。

产品保障

我们对ROCKWELL T8850 40通道模拟量或数字量输出FTA的卓越品质和在安全关键应用中的可靠性能提供坚实的产品保障。
