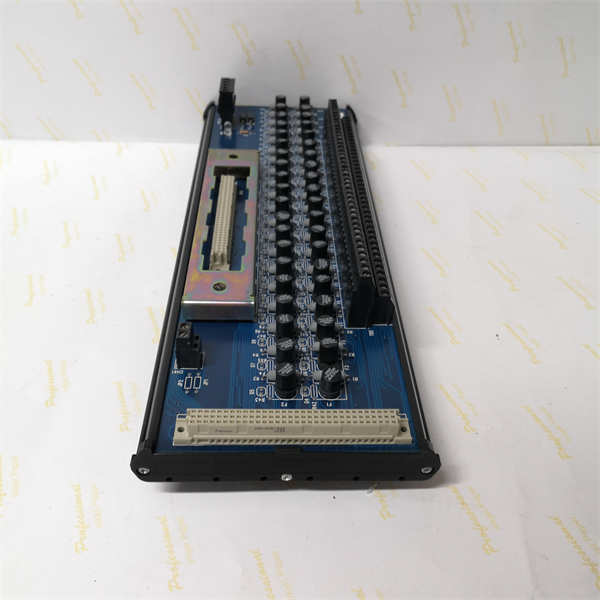

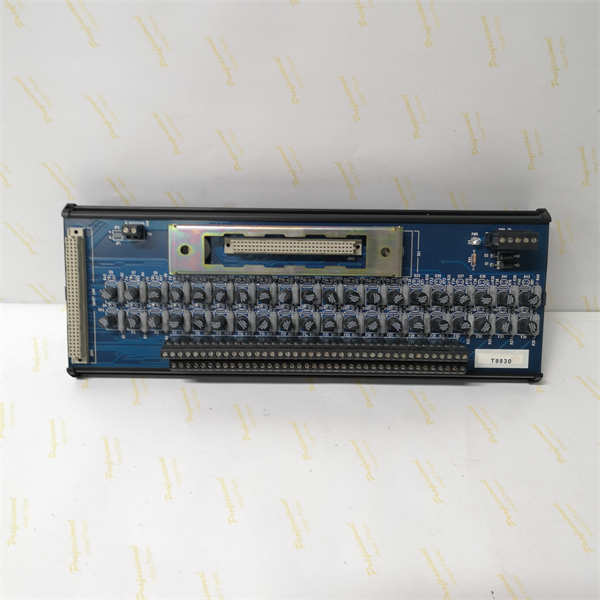

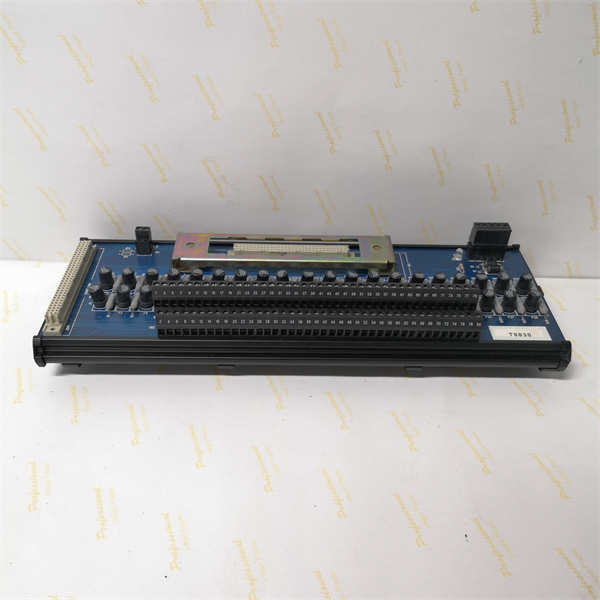

ROCKWELL T8830 模拟量输入现场接线端子板

描述

ROCKWELL T8830是一款Trusted®40通道模拟量输入现场接线端子板(Field Termination Assembly-FTA)。它是罗克韦尔自动化(Rockwell Automation)Trusted®三重模件冗余(Triple Modular Redundant-TMR)系统中的关键组成部分，该系统专为要求极高的工业安全和控制应用而设计。

T8830的主要功能是作为现场设备（如温度、压力、流量变送器等产生模拟量信号，通常为4-20mA或0-10V）与Trusted TMR模拟量输入模块(特别是T8431)之间的主要接口。它提供现场布线所需的端接点，确保模拟量信号能够可靠且安全地连接到高完整性控制系统。

该FTA旨在简化现场布线，并通过其内置的保护和诊断功能，进一步增强整个安全系统的可靠性。它通过将来自现场的模拟电流信号转换为电压信号，并将其直接馈送给模拟量输入模块，从而为控制系统提供精确、受保护的输入数据。T8830支持DIN导轨安装，具有紧凑的尺寸和易于维护的特点，适用于各种严苛的工业环境。

技术规格

产品型号：T8830

制造商：Rockwell Automation(ICS Triplex Trusted®系列)

产品类型：模拟量输入现场接线端子板(Analogue Input Field Termination Assembly-FTA)

输入通道数：40路模拟量输入通道

连接类型：2线制工业标准现场设备连接

兼容模块：罗克韦尔自动化Trusted TMR模拟量输入模块T8431

安装方式：标准DIN导轨(TS32或TS35)，可水平或垂直安装

供电：双路24 VDC现场供电(通过二极管共用)

每通道保护：独立熔断器保护(50 mA)

模拟量信号输入：典型4-20mA或0-10V(由现场设备生成)

电压转换：将电流信号通过250Ω电阻转换为电压信号馈送给输入模块

通信：通过96针SmartSlot连接器与输入模块通信

指示灯：板载LED指示现场电源供电状态

工作温度：0°C至60°C(32°F至140°F)

非工作温度：-25°C至+70°C(-13°F至+158°F)

相对湿度：5%至95%RH(非冷凝)

抗震动：IEC 60068-2-6:2008(Test Fc,Operating)5 to 8.4 Hz,3.5 mm;8.4 to 150 Hz,1g

抗冲击：IEC 60068-2-27:2009(Test Ea,Operating)15 g,11 ms

电磁兼容性(EMC)：符合CISPR 11 Class A(辐射和传导发射),IEC 61000-4-2/3/4/5/6(抗扰度)

重量：约0.6 kg(不含包装)

认证：CE,UL

主要特点和优势

ROCKWELL T8830 40通道模拟量输入FTA模块作为Trusted TMR系统的重要组成部分，具有以下显著特点和优势：

高密度模拟量输入接口：提供40个模拟量输入通道，能够在一个紧凑的模块上接入大量现场传感器信号，有效节省控制柜空间并简化系统布线。

增强的系统可靠性与安全性：作为Trusted TMR系统的一部分，T8830与TMR模拟量输入模块(如T8431)协同工作，为高完整性安全系统提供可靠的信号源。每通道的独立熔断器保护和冗余现场电源输入，进一步提高了系统的鲁棒性和故障容忍度。

简化现场接线与维护：FTA设计允许现场设备直接连接到端子板，大大简化了现场布线。标准DIN导轨安装和模块化的设计，使得安装、调试和维护过程更加便捷。

智能连接与热插拔支持：通过SmartSlot连接，T8830支持其配套的模拟量输入模块(T8431)进行“一对多”的热插拔更换，这意味着可以在系统运行状态下更换模块，最大限度地减少了停机时间。

清晰的诊断指示：板载LED指示灯能够直观地显示现场电源的完整性，帮助操作人员快速识别电源问题，方便故障排查。

适应严苛工业环境：模块设计坚固耐用，具备宽泛的工作温度范围和高抗振动、抗冲击、抗电磁干扰能力，确保在恶劣的工业环境下也能长期稳定运行。

应用领域

ROCKWELL T8830 40通道模拟量输入FTA广泛应用于对安全、可靠性和可用性有极高要求的工业领域，作为Rockwell Automation Trusted TMR系统的关键组成部分：

石油和天然气行业：用于紧急停车系统(ESD)、火气检测系统(F&G)和关键过程控制系统(PCS)中的模拟量信号采集，例如压力、温度、液位和流量变送器的信号，以确保油气开采、炼化、管道运输过程的运行安全。

电力生产：在火力发电、核电、水电等电厂中，用于燃气轮机、蒸汽轮机、锅炉以及其他辅助设备的控制和安全保护系统，采集关键的模拟量运行参数。

化工和石化：监测和控制复杂的化工生产过程中的模拟量参数，如反应器温度、压力、原料流量等，以防止危险事故和确保产品质量。

制药和生命科学：在符合GAMP(良好自动化生产规范)和FDA(美国食品药品监督管理局)要求的生产环境中，用于对关键工艺参数进行精确的模拟量输入监控。

轨道交通：在铁路信号和控制系统中，采集各种模拟量传感器信号，用于列车控制、道岔状态监测等安全相关应用。

金属和采矿：在冶金、采矿等重工业中，用于监控生产设备的关键模拟量参数，如轧机温度、炉温、压力等，确保安全高效生产。

其他高危和关键基础设施：任何需要高完整性安全系统来监控和处理模拟量输入的领域，例如水处理、核设施、大型机械安全等。

相关产品

与ROCKWELL T8830 40通道模拟量输入FTA紧密相关的产品主要是Rockwell Automation Trusted TMR系统的其他核心组件，以及与其配合使用的现场设备：

Trusted TMR模拟量输入模块(T8431)：这是T8830直接连接的模拟量输入模块，负责接收来自T8830的电压信号，并将其转换为数字量数据供TMR控制器处理。

Trusted TMR控制器(TMR Processor)：如T8110、T8151B等，它们是Trusted TMR系统的核心，执行冗余控制逻辑，处理来自T8431模块的输入数据。

Trusted TMR系统机架和电源：用于安装Trusted TMR模块和提供系统电源的机架和电源模块。

Trusted TMR扩展模块(Expander Modules)：如T8310、T8311等，用于扩展系统的处理能力或通信能力。

Trusted专用电缆(FTA Cables)：如TC-201、TC-203、TC-501或TC-503，用于连接T8830 FTA与T8431模拟量输入模块。

Trusted编程和诊断软件：用于配置、编程、诊断和维护Trusted TMR系统的专用软件工具。

现场模拟量传感器：各类生成4-20mA、0-10V等标准模拟量信号的传感器，如压力变送器、温度变送器、流量计、液位计等。

安装与维护

安装前准备：

查阅官方手册：在安装ROCKWELL T8830之前，务必详细阅读罗克韦尔自动化提供的产品手册(PD-T8830)和Trusted TMR系统的相关安装指南。了解其物理尺寸、安装要求、电气连接图、环境限制和安全注意事项。

安全断电：确保所有相关设备和电源已完全断开，并严格执行锁定/挂牌(LOTO)程序，以防止意外触电或设备启动。

静电防护(ESD)：T8830是静电敏感元件。在处理模块时，务必佩戴防静电腕带和手套，并在防静电工作台上操作，避免直接接触模块的导电区域。

环境条件：确认安装环境的温度、湿度、振动和电磁兼容性符合模块的技术规格。确保控制柜内有足够的空间进行散热，并避免阳光直射、潮湿、腐蚀性气体或强电磁干扰的场所。

物理安装与接线：

将T8830 FTA牢固地安装在TS32或TS35 DIN导轨上。

根据手册中的接线图，正确连接来自现场设备的40路模拟量输入信号（2线制）。

连接双路24 VDC现场供电到FTA的电源端子块。

使用专用的SmartSlot电缆连接T8830 FTA与T8431模拟量输入模块。

确保所有接线牢固可靠，并遵守电缆管理和接地规范。

维护建议：

定期检查：定期检查T8830模块的物理状况，包括连接端子、电缆和外壳，确保没有松动、腐蚀或物理损坏。

清洁：保持FTA和控制柜内部清洁，清除灰尘和污染物，以防止散热不良和电气故障。

LED指示灯监控：定期观察T8830上的LED指示灯，它们通常会显示现场电源的状态，有助于快速识别供电问题。

系统诊断：利用Trusted TMR系统的诊断工具和软件，定期检查与T8830相关的模拟量输入通道的状态和报警信息，以便及时发现并解决潜在的现场设备或接线问题。

熔断器检查：由于每通道都带有熔断器保护，当某一路输入出现故障时，可以检查并更换相应的熔断器。

备件管理：维护适当的备件库存，如备用T8830 FTA或相关电缆，以便在需要时快速更换，缩短停机时间。

专业维护：任何涉及模块内部组件的维修、更换或复杂的故障诊断，都应由经过罗克韦尔自动化授权或专业培训的技术人员进行，以确保操作的正确性和系统的安全可靠性。

产品保障

我们对ROCKWELL T8830 40通道模拟量输入FTA的卓越品质和在安全关键应用中的可靠性能提供坚实的产品保障。
