RELIANCE ELECTRIC S-D4012 模拟量 I/O 模块 – DC 4000/FlexPak 3000 驱动器信号接口！

描述

RELIANCE ELECTRIC S-D4012：这块 直流驱动模拟/扩展 I/O 模块，是 Reliance Electric DC Drive 系统（如 4000/FlexPak 3000 系列）的“信号转换器”！它负责高精度模拟量输入输出、辅助控制回路接入，并可能提供额外的数字量 I/O。核心功能：模拟量 A/D & D/A 转换、I/O 扩展、传感器接口，应用领域：张力控制、卷径计算、工艺参数输入。专治各种驱动器模拟量信号漂移、控制精度要求高、I/O 接口不够用的“集成难题”。

S-D4012 产品概述

RELIANCE ELECTRIC S-D4012 模块是 Reliance Electric 直流调速器系统中的一款关键 I/O 扩展卡或信号接口板。在复杂的工业应用中，驱动器不仅需要处理速度和电流闭环，还需要与各种外部传感器和执行器进行高精度的模拟量或数字量交互，例如：接收张力传感器信号、输出模拟量到卷径指示器、或接收外部工艺参数（如温度、压力）等。

S-D4012 的核心价值在于：

高精度模拟量处理： 它提供了额外的、高分辨率的**模拟量输入（AI）和模拟量输出（AO）**通道。AI 用于接收来自张力、压力等高精度传感器的信号；AO 用于输出控制信号或反馈信号给外部仪表或执行机构。

I/O 通道扩展： 它可以作为 S-D4006 主控板的功能扩展，为整个驱动器系统提供额外的数字量和模拟量接口，以满足复杂的工艺控制需求。

信号隔离与滤波： 作为驱动器与外部世界的接口，S-D4012 通常集成了隔离和滤波电路，确保外部噪声不会干扰到驱动器的核心控制逻辑，保证模拟量信号的稳定性和准确性。

简而言之，S-D4012 是一块功能强劲的辅助控制卡，极大地提升了 Reliance 直流驱动器在恒张力、卷径计算、工艺控制等高级应用中的系统柔性（System Flexibility）和控制精度。

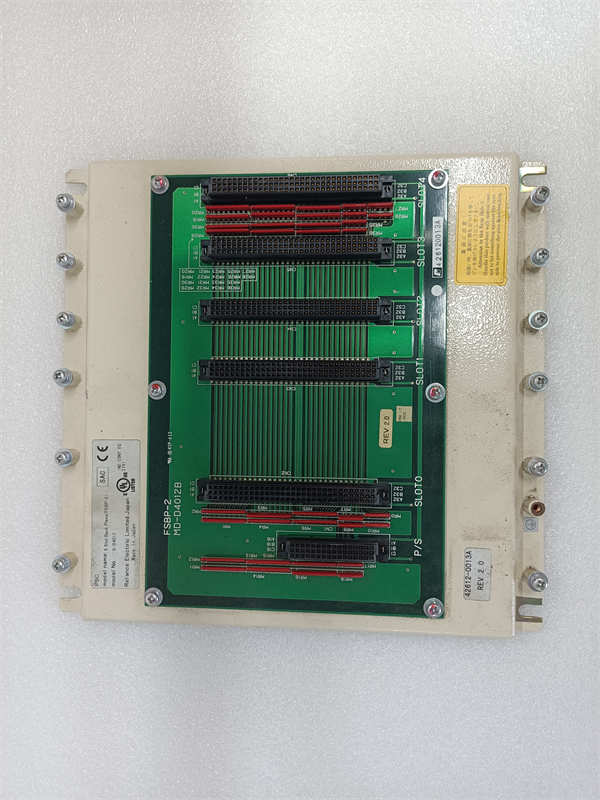

RELIANCE ELECTRIC S-D4012

S-D4012 技术规格 (典型或通用配置)

主要特点和优势

老哥们，RELIANCE S-D4012 这块板子，在解决**“模拟量信号的艺术”和“控制 I/O 的灵活扩展”**方面，那绝对是把好手。

首先，高精度的模拟量信号采集与输出是它的看家本领。在张力控制应用中，张力传感器输出的毫伏级信号必须被S-D4012 以极高的分辨率和稳定性采集，并转换为数字信号供主控板（如 S-D4006）计算。同时，它输出的模拟量控制信号也必须极其稳定，以保证执行机构（如液压阀、气动刹车）的精确控制。S-D4012 采用高性能的 A/D 和 D/A 转换芯片，确保了整个模拟控制回路的精准度和低噪声。

其次，增强系统的扩展性和通用性。随着工业控制的复杂化，主控板自带的 I/O 往往不够用。S-D4012 作为扩展模块，为驱动器提供了宝贵的额外 I/O 通道，可以轻松接入更多的传感器、操作面板或辅助控制设备。这种模块化设计，让用户可以根据实际工艺需求灵活地“定制”驱动器的接口能力，延长了驱动器的应用范围和使用寿命。

最关键的是出色的抗干扰设计。在驱动器这种大功率、强电磁干扰的环境中，模拟量信号最容易受到影响而漂移。S-D4012 的设计会特别注意信号隔离、滤波和接地，以最大限度地抑制共模噪声（Common-Mode Noise）和电磁干扰（EMI），确保即便是微弱的模拟量信号也能在工业现场保持稳定、可靠。一块功能完善的 S-D4012 备件，就是你高精度模拟控制系统的“稳定剂”。

English Product Highlights:

The RELIANCE ELECTRIC S-D4012 module is a crucial Analog I/O and expansion card for the Reliance DC drive platform (FlexPak 3000/DC 4000 series). Its primary role is to manage and process high-accuracy analog signals, serving as the bridge between the drive’s digital core (e.g., S-D4006) and external analog sensors or actuators.

The S-D4012 provides high-resolution Analog-to-Digital (A/D) and Digital-to-Analog (D/A) conversion, crucial for applications demanding precision, such as tension control, dancer control, and process interfacing. By offering multiple extended analog inputs and outputs (typically $\pm 10\text{V}$ or 4-20 $\text{mA}$), it significantly enhances the drive’s I/O density and system flexibility, allowing seamless integration with external meters, PLCs, and high-accuracy sensors (like load cells). Its robust design typically includes isolation and filtering circuitry to ensure signal integrity and stability, even in noisy industrial environments, making the S-D4012 indispensable for advanced process control functionalities within the DC drive system.

应用领域

S-D4012 模块的应用，都集中在那些需要驱动器与精确模拟量信号深度交互的场景。

恒张力控制系统： 在卷取机、放卷机等设备上，S-D4012 接收来自张力传感器的模拟量信号，将其精确转换为数字信号供驱动器计算。驱动器根据计算结果，通过 S-D4012 的模拟量输出通道，调节卷取电机的转矩或速度，实现高精度的恒张力控制。

卷径计算与控制： 在线缆、纸张、金属卷材的生产中，需要根据卷轴的直径变化来调整驱动器的速度或转矩。S-D4012 可用于接收超声波或激光测径仪的模拟量信号，或输出信号给外部卷径指示设备。

工艺参数闭环控制： 在一些复杂的生产线中，驱动器的运行速度可能需要根据外部的温度、湿度或压力等工艺参数来动态调整。S-D4012 作为通用的模拟输入接口，能够可靠地接入这些外部模拟量，实现驱动器与工艺控制（Process Control）的深度融合。

相关产品

S-D4012 作为 I/O 扩展模块，常与以下 Reliance Electric 组件配合使用：

S-D4006：主控逻辑板/CPU，S-D4012 通常作为其扩展卡插入驱动器背板。

FlexPak 3000 / DC 4000：S-D4012 所属的直流驱动器系列。

Reliance 模拟量传感器和变送器：例如张力传感器、压力变送器等，它们通过 S-D4012 连接到驱动器。

Reliance Electric 803x 系列：其他可能用于 I/O 扩展或通信的模块。

外部 PLC/DCS 模块：可能通过 S-D4012 的 AO 接口接收驱动器状态，或通过 AI 接口向驱动器发送控制指令。

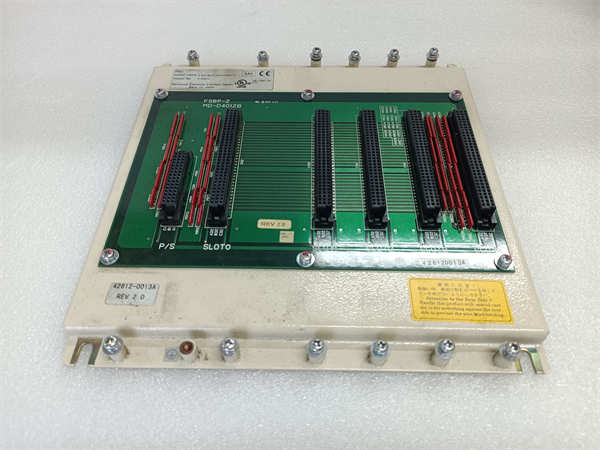

RELIANCE ELECTRIC S-D4012

安装与维护

安装前准备: 安装 RELIANCE S-D4012 模块时，安全是天大的事！务必在驱动器完全断电后操作。S-D4012 涉及高精度模拟信号，操作时必须佩戴防静电手环。接线时要特别注意模拟量信号的屏蔽（Shielding）和接地，避免将模拟量信号线与高功率或高噪声电缆并行布放。对于差分输入（Differential Input），要确保正负端连接正确。安装完成后，必须通过驱动器配置软件（如 DriveWorx）激活和标定（Calibration） S-D4012 的模拟量通道，以确保输入输出值与实际物理量精确对应。

维护建议: S-D4012 的维护核心在于信号线的完整性和环境的稳定性。定期检查模拟量信号线缆是否有机械损伤，特别是连接到现场传感器的一端。如果发现模拟量信号采集值出现长期漂移（Long-Term Drift），除了检查传感器本身，也要对 S-D4012 模块进行重新标定。保持驱动器柜的温度恒定且低于环境温度上限，以确保 S-D4012 上的 A/D 和 D/A 转换电路能够提供最高精度。
