RELIANCE ELECTRIC 45C992 8点模拟量输入模块 – Shark XL系列

描述

45C992 产品概述

兄弟，你手里拿的这块 RELIANCE 45C992，在工业控制的历史长河里，可是有它的一席之地。它是 Reliance Electric 旗下 Shark XL 可编程控制器系统专用的模拟量输入（AI）模块。在那个年代，Shark XL 系统以其稳定性和可靠性，广泛应用于许多制造业和流程工业的现场。而 RELIANCE 45C992 的作用，说白了，就是连接现场“神经末梢”和 PLC “大脑”的桥梁。

它拥有 8 个模拟量输入通道，专门用来接收来自变送器或传感器的 0 VDC 到 10 VDC 标准电压信号。别小看这 8 个点，它们可能是你产线上 8 个至关重要的温度探头、液位计或者压力传感器的实时读数。RELIANCE 45C992 模块的任务就是把这些连续变化的电压信号，通过其内部的模数转换器（ADC）迅速、准确地转化成 PLC 能识别和处理的数字量。虽然它的 8 位分辨率在今天看来不算高，但在当时，对于许多非高精度控制的应用场景，已经绰绰有余，而且结构简单、皮实耐用，故障率极低。这块 RELIANCE 45C992，是确保老旧 Shark XL 系统能继续“心脏跳动”的关键。如果你手上的系统还在用，赶紧多备一块，这东西现在真是“买一块少一块”！

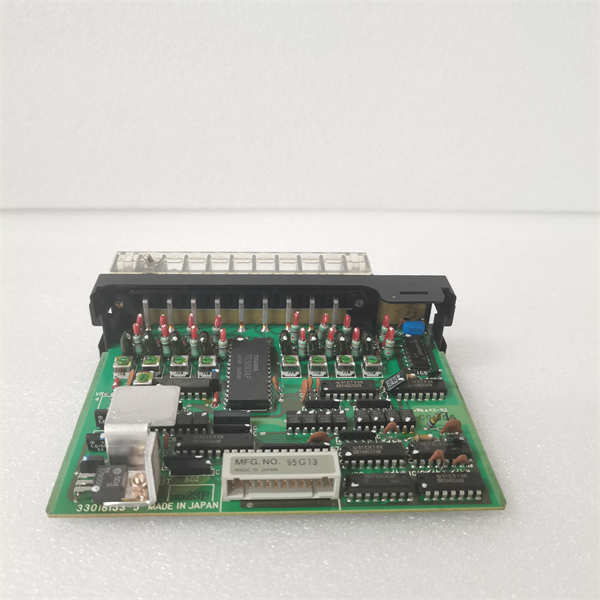

RELIANCE 45C992

主要特点和优势

老工业界的朋友都知道，老产品的优点就是稳定和皮实。RELIANCE 45C992 就是这么一块“耐操”的模块。

特点一：经典 0-10VDC 标准输入：RELIANCE 45C992 专为 0-10 VDC 信号设计，这是工业现场最常用、最经典的信号标准之一。这种信号的优点是抗干扰能力相对较强，能直接与各种老型号的变送器匹配，无需额外的信号转换或复杂的隔离电路，接入简单，调试方便。

特点二：高输入阻抗设计：模块的输入阻抗高达 100 kΩ。这个参数很重要！高阻抗能最大限度地减少模块对现场变送器信号的负载效应（Loading Effect），保证变送器输出的信号电压不受模块接入的影响而失真。这对于依赖电压信号精度的老系统来说，是保证采集数据真实性的关键。

特点三：Shark XL 平台的完美集成：作为 Reliance Electric 的原装产品，RELIANCE 45C992 与 Shark XL 控制器、电源模块、机架系统之间的**电气兼容性（Electrical Compatibility）和通信协议（Communication Protocol）是无缝对接的。你把它插到机架上，几乎不用担心任何兼容性问题，系统就能立即识别并投入使用，这在维护停产设备时，能省去大量麻烦。此外，模块设计紧凑，方便在高密度的控制柜内安装，它的快速接线端子设计也考虑了当时的现场维护（Field Maintenance）效率。虽然分辨率只有 8 位，但对于许多如水处理、通风系统等对控制精度要求不那么极致的过程控制（Process Control）**应用，它依然是可靠且经济的选择。

The RELIANCE 45C992 Analog Input Module distinguishes itself through its robust design, a hallmark of the classic Reliance Electric equipment lineage. Its primary strength is derived from its perfect integration within the obsolete Shark XL Programmable Logic Controller (PLC) platform. Engineered for the long haul, this 8-channel module reliably handles the industrial standard 0-10 VDC voltage input, making it highly compatible with a vast installed base of legacy sensors and transducers without requiring complex signal conditioning. A key technical feature is its high Input Impedance (100 kΩ). This specification is crucial for maintaining the integrity of the input signal by significantly mitigating the effects of loading on the external sensor circuits, thus ensuring accurate data acquisition for the host PLC. Although it operates at an 8-Bit resolution, it provides the necessary precision for a multitude of established industrial processes where ultimate high-resolution performance is not the critical factor. The 45C992 is a testament to durability, designed to function within typical industrial temperature ranges (0°C to 60°C) with minimal maintenance requirements. For current operators of the Shark XL system, this module represents a vital asset for sustained operational longevity and swift resolution of system failures due to its proven reliability and plug-and-play compatibility.

应用领域

你问 RELIANCE 45C992 模块主要用在哪儿？用在那些不追求最新技术，但对持续运行有极高要求的老系统里。

水/污水处理厂： 这种应用场景经常需要采集水池液位、水泵压力、流量等模拟信号。这些信号变化相对平缓，对精度的要求在 8 位分辨率范围内是可接受的。RELIANCE 45C992 的稳定性和高可靠性，使其成为控制水泵启停、阀门调节的理想选择。

老式生产线/自动化产线： 在一些早期的汽车制造、食品饮料或包装机械中，Shark XL PLC 仍然在服役。RELIANCE 45C992 负责采集各种模拟传感器数据，比如皮带张力、加热炉温度的粗略控制值等。在这些场景，一旦模块损坏，整个生产线可能就会瘫痪，因此一块可靠的备件比什么都重要。

楼宇自动化系统（BAS）和 HVAC： 虽然不是主战场，但在一些大型的老旧工厂或商业建筑中，RELIANCE 45C992 也曾被用于采集空调系统的温度、湿度传感器信号，对环境进行简单监控和调节。总而言之，只要你的系统还在用 Reliance Shark XL PLC，需要采集 0-10V 信号，那么 RELIANCE 45C992 就是你的“续命灵药”。

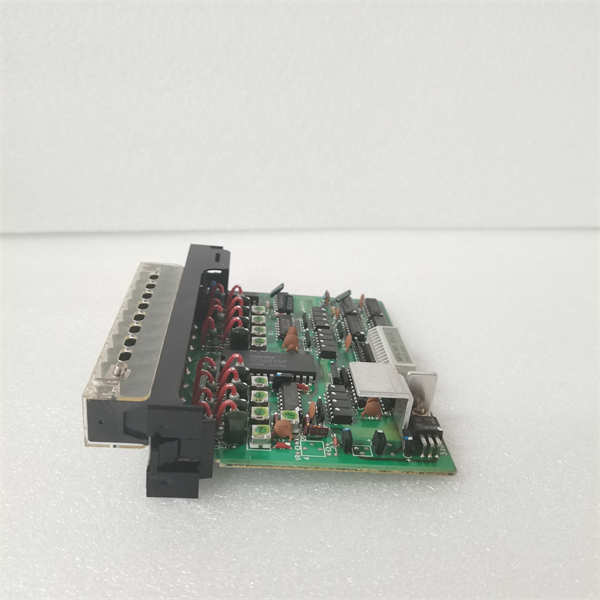

RELIANCE 45C992

相关产品

RELIANCE 45C992 模块通常会与以下 Reliance Electric Shark XL 或相关平台产品搭配使用：

45C901：Shark XL 系列的 CPU 处理器模块，是 45C992 的“指挥官”。

45C984：Shark XL 16点直流数字量输入模块，用于采集开关量信号。

45C985：Shark XL 16点直流数字量输出模块，用于控制电磁阀或指示灯。

45C994：Shark XL 系列的模拟量输出模块，与 45C992 相对，用于输出控制信号。

WR-D4007 (PSC Power Supply II)：Shark XL 系统的电源模块，为包括 45C992 在内的所有模块提供稳定供电。

Reliance AutoMax PLC：Shark XL 之后的升级系列，如果客户考虑系统升级，AutoMax 模块可能作为替代方案。

Reliance Minipak Plus / MaxPak Plus：虽然是变频器/直流调速器系列，但有时这些驱动器也与 45C992 所在的 PLC 系统进行通讯。

安装与维护

安装前准备：安装 RELIANCE 45C992 模块前，第一步是断电！虽然很多老系统支持带电插拔，但为了你和设备的安全，务必遵循安全操作规程。确认你要安装的 Shark XL 机架插槽是空的，且背板连接器干净无损。检查 45C992 模块本体是否有物理损伤，并确认现场的 0-10V 传感器接线已正确接入模块对应的接线端子上。由于这是模拟量输入，信号屏蔽层（Shielding）的接地处理至关重要，错误的接地可能导致信号噪声过大，影响 45C992 的采集精度。

维护建议：对 RELIANCE 45C992 的维护，核心是**“保持干净和稳定”。由于它是一个老模块，应定期检查模块上的指示灯状态，如果出现故障指示灯亮起，应立即检查现场接线和传感器状态。由于其 8 位分辨率，任何轻微的信号干扰都可能导致数据跳变，因此要特别注意控制柜内的电磁干扰（EMI）源。避免在靠近大功率继电器或变频器的位置安装 45C992。
