REF615C_E HCFEAEAGABC2BAA11E ABB 馈线保护与控制继电器

描述

ABB REF615C_E HCFEAEAGABC2BAA11E是一款先进的馈线保护与控制继电器，隶属于ABB备受赞誉的Relion®产品家族615系列。该产品专为公用事业和工业配电系统中的架空线路和电缆馈线提供全面、可靠的保护、控制、测量和监控功能。作为ABB创新技术和丰富经验的结晶，REF615C_E HCFEAEAGABC2BAA11E集成了多种保护算法和灵活的配置选项，旨在确保电力系统的安全、稳定和高效运行，尤其是在径向、环形和网状配电网络中，无论是否包含分布式发电。其紧凑的设计和可插拔式单元结构，极大地简化了安装、调试和维护过程，是现代数字化变电站和工业自动化系统中的核心智能电子设备（IED）。

REF615C_E HCFEAEAGABC2BAA11E不仅提供强大的故障检测与隔离能力，还通过其卓越的通信功能和用户友好的HMI界面，实现了与上位系统（如SCADA、DCS）的无缝集成和高效数据交换。该继电器能够实时监测系统中的电流、电压、频率等关键参数，并迅速响应异常情况，如过电流、接地故障、过压、欠压等。其智能化的自诊断功能和事件记录能力，进一步提升了系统的可靠性和可维护性，使得REF615C_E HCFEAEAGABC2BAA11E成为保障电力连续性和设备资产安全的关键组成部分。

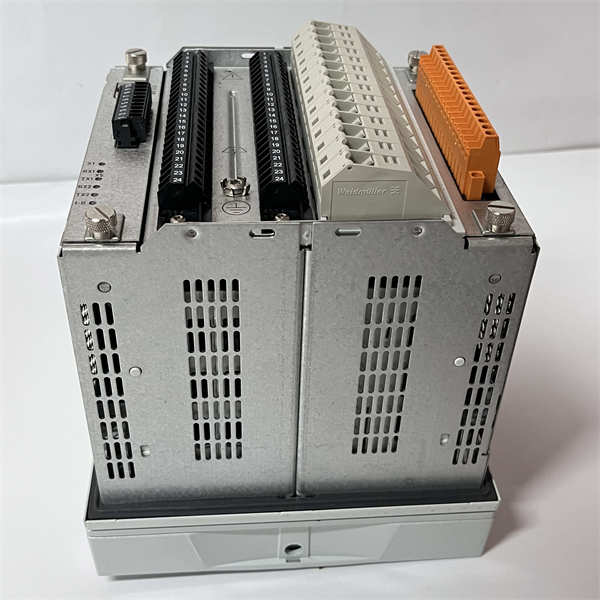

REF615C_E HCFEAEAGABC2BAA11E ABB

技术规格

产品型号:REF615C_E HCFEAEAGABC2BAA11E

制造商:ABB

产品类型:馈线保护与控制继电器

系列:Relion®615系列

通信协议:IEC 61850 Editions 1&2(GOOSE,HSR,PRP),Modbus,DNP3,IEC 60870-5-103,IEEE 1588 V2(PTP)

电源电压:标准交流/直流供电范围(具体电压范围根据配置)

输入/输出:可配置的二进制输入和输出，模拟输入(电流/电压)

时间同步:支持SNTP、IRIG-B，时间戳精度1毫秒

人机界面:大尺寸图形显示屏，支持本地和基于网页的HMI

安装方式:可插拔式单元设计，支持导轨或面板安装

工作环境温度:-40°C至+70°C(具体范围可能因配置而异)

防护等级:IP40(前面板)，IP20(后端子)

符合标准:IEC 60255系列，EMC指令2004/108/EC，低压指令2006/95/EC

主要特点和优势

ABB REF615C_E HCFEAEAGABC2BAA11E凭借其独特的设计和强大的功能，在配电自动化领域提供了显著的特点和优势：

多功能集成：REF615C_E HCFEAEAGABC2BAA11E将全面的保护、控制、测量和监控功能集成于一个紧凑的单元中。它提供多种保护功能，包括过电流、接地故障、负序过电流、相间不连续、断路器失灵、热过载以及电压测量和保护等，能够有效应对各种复杂的故障情况。此外，可选的弧光保护功能和高速输出，进一步增强了设备和人员的安全保障。

卓越的通信能力：该继电器完全支持IEC 61850标准，包括HSR、PRP、GOOSE消息和IEC 61850-9-2 LE，确保了与现代数字化变电站内其他设备的无缝通信和互操作性。同时，它还兼容Modbus、DNP3和IEC 60870-5-103等传统通信协议，为现有系统的升级和集成提供了灵活性。IEEE 1588 V2高精度时间同步功能，则最大限度地发挥了变电站级以太网通信的优势。

灵活的配置与可扩展性：REF615C_E HCFEAEAGABC2BAA11E提供多种预设的标准配置，可实现快速简便的设置。用户可以通过PCM600（保护与控制IED管理器）软件，对信号矩阵或图形应用程序功能进行修改，甚至创建多层逻辑功能，以满足特定的应用需求。这种高度的灵活性确保了继电器能够完美适应各种配电网络的应用场景。

易于安装与维护：可插拔式的单元设计是REF615C_E HCFEAEAGABC2BAA11E的一大亮点，它极大地简化了设备的安装、调试和日常维护。这种设计使得继电器单元可以在不中断接线的情况下快速插入或拔出，从而缩短了停机时间，并提高了操作的安全性。直观的大尺寸图形显示屏和基于网页的HMI，则提供了便捷的本地和远程访问，方便用户进行配置和监控。

高可靠性与安全性：ABB REF615C_E HCFEAEAGABC2BAA11E严格遵循国际IEC 60255系列标准，并符合EMC和低压指令，确保了产品在恶劣工业环境下的稳定可靠运行。其内置的自诊断功能、事件记录和故障记录器，能够提供详尽的运行数据和故障分析，帮助用户快速定位问题并采取纠正措施。此外，四级基于角色的用户认证系统，为继电器的访问和信息完整性提供了强大的安全保障。

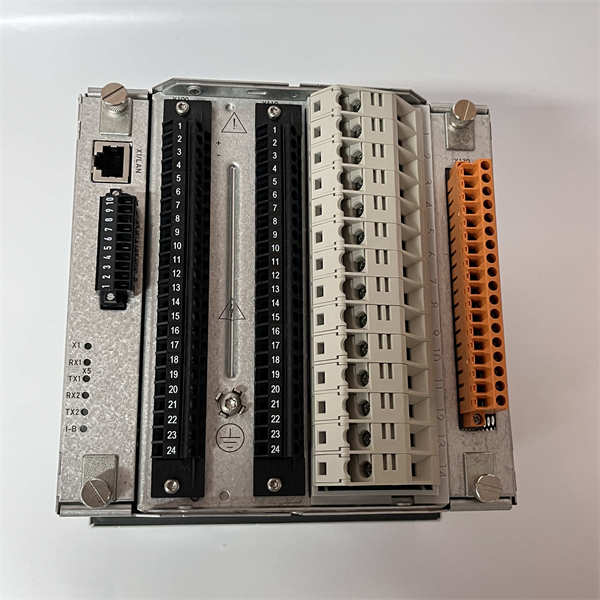

REF615C_E HCFEAEAGABC2BAA11E ABB

应用领域

ABB REF615C_E HCFEAEAGABC2BAA11E凭借其全面的保护和控制功能，在电力系统和工业自动化领域拥有广泛的应用前景。

在公用事业配电系统方面，REF615C_E HCFEAEAGABC2BAA11E是架空线路和电缆馈线保护与控制的理想选择。它能够应用于径向、环形和网状配电网络，有效监测和保护电力线路免受短路、接地故障、过载等异常情况的影响。无论是有分布式发电接入的复杂电网，还是传统的配电网络，REF615C_E HCFEAEAGABC2BAA11E都能提供稳定可靠的运行保障，确保电网的连续供电和运行效率。例如，在城市或农村配电网中，它可用于保护变电站的出线馈线，防止故障蔓延，并实现快速的故障隔离和恢复。

在工业电力系统领域，REF615C_E HCFEAEAGABC2BAA11E同样扮演着关键角色。它适用于各种工业场所的配电回路保护，如大型工厂、化工厂、矿山、数据中心和新能源发电站等。该继电器可用于保护工业变压器的低压侧馈线、工厂内部的供电线路以及大型电机的启动和运行保护。例如，在过程工业中，REF615C_E HCFEAEAGABC2BAA11E可以确保生产线供电的稳定性，避免因电力故障导致的停机损失。其对电机热过载和堵转的监控功能，为关键工业电机提供了必要的保护。

此外，REF615C_E HCFEAEAGABC2BAA11E也适用于小型发电厂和可再生能源并网点，作为并网馈线保护和控制的关键设备。它可以监测发电机出线和并网点的电气参数，确保并网的稳定性和安全性，避免对主电网造成干扰。其灵活的通信功能使其能够轻松集成到更高级别的能源管理系统（EMS）中，实现对整个电力系统的智能化管理和调度。

相关产品

ABB的Relion®615系列产品线提供了多款与REF615C_E HCFEAEAGABC2BAA11E相关联的继电器，它们共同构成了全面的保护和控制解决方案：

REM615:专用的电机保护与控制继电器，适用于工业和过程行业中感应电机的保护、控制、测量和监控。它与REF615C_E HCFEAEAGABC2BAA11E同属615系列，共享相似的可插拔式设计和通信能力。

RET615:变压器保护与控制继电器，为配电变压器提供全面的保护功能，包括过电流、接地故障、差动保护等。它与REF615C_E HCFEAEAGABC2BAA11E协同工作，共同保障变电站的设备安全。

REV615:电容器组保护与控制继电器，用于补偿电容器组的保护、控制和监控。在需要无功功率补偿的电力系统中，它与REF615C_E HCFEAEAGABC2BAA11E共同提升电网的电能质量。

REB611:紧凑型母线保护继电器，适用于配电母线的差动和后备保护。作为615系列的一部分，它能与REF615C_E HCFEAEAGABC2BAA11E共同构成区域保护方案。

REU610:电压保护继电器，用于系统电压的保护、测量和监控。在一些对电压稳定性要求较高的应用中，它可以作为REF615C_E HCFEAEAGABC2BAA11E的辅助保护。

PCM600:保护与控制IED管理器，是一款通用的工具，用于配置、调试、监测和管理ABB Relion®系列保护继电器，包括REF615C_E HCFEAEAGABC2BAA11E。它提供了图形化编程和参数设置界面，是继电器生命周期管理不可或缺的工具。

COM600:变电站自动化集中器，用于收集来自REF615C_E HCFEAEAGABC2BAA11E等IED的数据，并与上位系统进行通信。它在构建数字化变电站中发挥关键作用。

安装与维护

安装前准备：在安装REF615C_E HCFEAEAGABC2BAA11E之前，务必仔细阅读产品随附的安装手册，并确保所有人员已接受适当的培训。检查包装是否完好，核对产品型号REF615C_E HCFEAEAEAGABC2BAA11E与订购清单一致。确认安装环境符合技术规格中对温度、湿度、振动等要求。在进行任何电气连接之前，必须切断并锁定所有相关电源，并对电缆进行绝缘检查，以确保操作安全。为避免静电放电对敏感电子元件造成损害，建议佩戴防静电手套和腕带。

维护建议：为了确保REF615C_E HCFEAEAEAGABC2BAA11E的长期稳定运行，建议定期进行预防性维护。这包括目视检查继电器的物理状况，确保没有可见的损坏或松动的连接。定期清洁设备表面，避免灰尘和污垢积聚影响散热。建议每年进行一次功能性测试，验证所有保护功能、通信接口和报警输出的正常运行。利用PCM600软件定期备份REF615C_E HCFEAEAEAGABC2BAA11E的配置和事件记录，以便在需要时进行恢复或故障分析。对于任何异常报警或指示，应立即查阅故障排除指南，并联系ABB技术支持以获取专业协助。

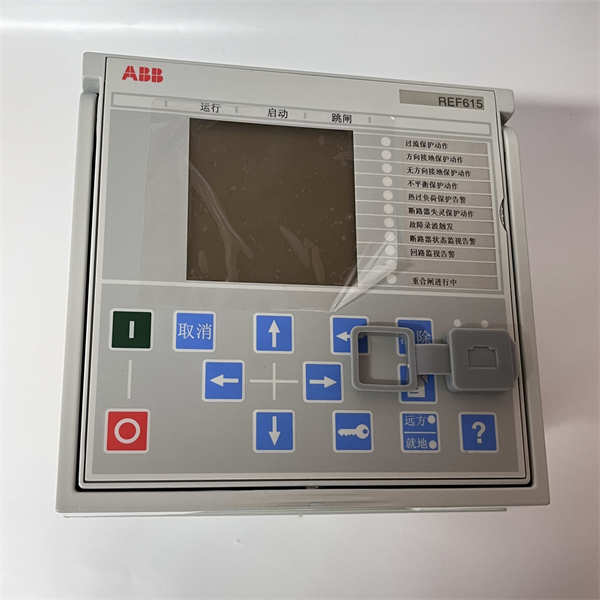

REF615C_E HCFEAEAGABC2BAA11E ABB

产品保障

ABB对REF615C_E HCFEAEAGABC2BAA11E提供全面的产品保障，以确保客户的投资得到最大化的保护和价值。
