PXI-6527 NI：24进24出同步 I/O，高压隔离的PXI工业接口！

描述

NI PXI-6527：这块 NI 的高密度隔离式数字 I/O (DIO) 模块，是 PXI 系统连接工业现场的安全桥梁。它提供48个通道（通常 24 输入/24 输出），具备高压隔离保护和宽电压输入范围。产品类型：隔离式 DIO 模块，通道数：48个，隔离电压：高达 2500 Vrms (瞬时)，核心功能：安全采集工业信号，直接驱动继电器和执行器。它是工业控制和自动化测试中信号安全和可靠性的关键保障。

PXI-6527 产品详细说明

NI PXI-6527 模块，是 National Instruments (NI) 在工业数字 I/O 领域推出的高密度、高隔离度的解决方案。在 PXI（PCI eXtensions for Instrumentation）的高性能测试测量平台中，PXI-6527 的主要任务是作为PXI 控制器与嘈杂、高压的工业现场之间的安全接口。在自动化测试中，数字 I/O 经常用于读取限位开关状态、光电传感器信号（输入），以及控制继电器、电磁阀、指示灯（输出）。由于这些现场信号往往带有高共模电压或瞬态噪声，缺乏隔离的模块极易损坏甚至危及整个 PXI 系统。

NI PXI-6527 模块的核心竞争力就在于其提供的卓越电气隔离 (Electrical Isolation)。它采用光耦 (Optocoupler) 或隔离变压器等技术，实现了通道到通道和通道到地之间的高压隔离，隔离电压等级通常远超工业标准，为PXI 系统的背板和控制器提供了一道坚固的“电气防火墙”。这块模块通常配置了48个数字通道，并灵活分成输入和输出组，使其能够满足高通道密度的工业控制需求。输入通道具备宽电压范围（如 5 V 到 30 V DC），可以直接兼容常见的 PLC 和工业传感器信号。输出通道则具备继电器驱动能力，可以直接控制大功率负载。这种高密度、高隔离、宽兼容性的设计，使得 NI PXI-6527 成为构建高可靠性、高集成度的自动化控制与监测系统的理想选择。

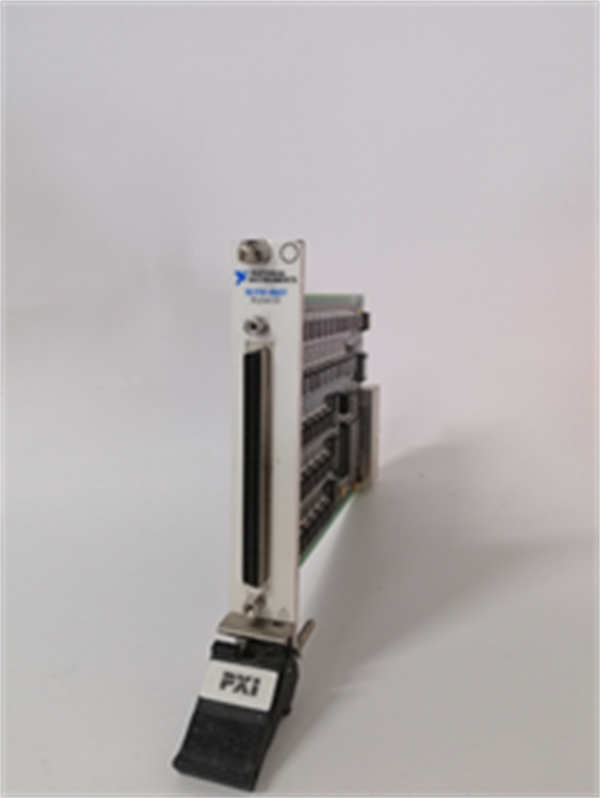

PXI-6527 NI

PXI-6527 技术规格

主要特点和优势

卓越的高压隔离性能，保障系统安全： PXI-6527 的高压隔离是其最核心的卖点。在工业环境中，开关电源、电机启动、电感负载等都会产生高能量的瞬态电压和接地电势差。NI PXI-6527 模块提供的持续隔离和瞬时隔离能力，可以有效保护昂贵的 PXI 控制器和背板免受这些电气干扰的损坏或潜在的安全隐患。这种物理隔离机制，是确保 PXI 测控系统在恶劣工业环境中长期稳定、可靠运行的关键技术 (Key Technology)。

高密度的48通道I/O配置： PXI-6527 在一个单槽 PXI 模块中集成了多达 48个数字 I/O 通道，这使其在通道密度上具有显著优势。对于需要控制和监测大量开关、指示灯、阀门的大型自动化系统，NI PXI-6527 能够最大程度地节省宝贵的 PXI 机箱槽位，从而降低单位通道的硬件成本。这种高密度集成，让工程师能在一个紧凑的 PXI 平台内完成复杂的开关逻辑和控制任务。

强大的工业兼容性和驱动能力： PXI-6527 的隔离输入通道具备宽电压范围，可以直接与工业标准的 24 VDC 信号连接，无需外部电平转换电路。同时，隔离输出通道提供了足够的灌电流/拉电流能力来直接驱动大多数工业继电器、指示灯、小型螺线管等负载，无需额外的外部驱动板。此外，它内置的可编程数字滤波器 (Programmable Digital Filter) 可以消除来自机械开关、继电器等设备的接触抖动 (Contact Bounce)，确保数字输入的准确性和可靠性。

PXI 系统集成和软件支持： 作为 PXI 模块，PXI-6527 可以与所有 NI DAQ 和控制模块无缝集成，并通过 PXI 背板实现精确的定时和同步。配合 NI-DAQmx 驱动软件和 LabVIEW/TestStand 等开发环境，用户可以快速配置通道、轻松编程复杂的控制逻辑和高速信号监测，大大加速了自动化系统的开发和部署。

The NI PXI-6527 module is the definitive high-density solution for reliable and safe digital interfacing with industrial environments. Its 48-channel architecture, typically configured as 24 inputs and 24 outputs, maximizes channel count in a single PXI slot. The core advantage of the PXI-6527 is its superior electrical isolation—with ratings up to 2500 Vrms (Momentary)—which acts as a safety barrier, protecting the sensitive PXI controller and backplane from ground loops, high common-mode voltages, and transient spikes inherent in industrial settings. Its isolated inputs are designed with a wide voltage range (e.g., 5 VDC to 30 VDC) for seamless compatibility with industrial sensors and PLC signals. Furthermore, the outputs offer sufficient sinking/sourcing capability and feature programmable digital filters to debouce mechanical switch signals. This combination of high channel count, robust isolation, and industrial compatibility positions the NI PXI-6527 as the essential, safe, and efficient bridge between the PXI measurement platform and industrial control applications.

应用领域

NI PXI-6527 模块的高隔离度、高通道密度特性，使其成为以下需要高可靠性数字控制的领域的核心 I/O 模块。

工业自动化和机器控制： 在复杂的自动化生产线、装配和测试设备中，PXI-6527 用于实时采集大量的状态信号（如光电开关、气缸到位开关），并同步控制数百个电磁阀、继电器、指示灯等执行器。它的高隔离度确保了在电机启动、电源切换等干扰场景下的控制指令和状态反馈的可靠性。

半导体设备和生命周期测试： 在晶圆处理设备或电子元件的加速寿命测试 (ALT) 设备中，PXI-6527 用于精确控制和监测各种高压测试夹具、环境箱开关、安全联锁等数字逻辑。高通道密度使其能够管理复杂的测试流程和安全逻辑。

电力和高压系统监控： 在变电站、开关柜或电动汽车充电桩的自动化测试中，PXI-6527 用于安全地监测和控制各种高压继电器和隔离器的状态。其高压隔离是进行这些高危应用时的安全前提。

通用数据采集和控制： 适用于任何需要多点数字量监测和控制的实验室或现场应用，作为 PXI 测控系统与外部标准 TTL/CMOS 或工业级离散信号的安全接口。

相关产品

PXI-6527 是 NI PXI 平台上的隔离式 DIO 核心，通常与以下产品型号配套或存在关联：

PXI-6508/6509： 非隔离式或低压数字 I/O 模块，适用于对隔离度要求不高的 TTL/CMOS 信号，是 PXI-6527 的互补或低成本替代。

PXI-651x 系列： 工业级隔离数字 I/O 模块，通常提供更高电流驱动或不同的通道配置（如纯输入或纯输出）。

PXIe-6535/6536： PXI Express (PXIe) 平台上的高速数字 I/O 模块，侧重于高数据速率和逻辑分析，与 PXI-6527 的工业隔离侧重不同。

PXI-81xx 系列控制器： 如 PXI-8101，是插入 PXI 机箱的嵌入式控制器，运行 LabVIEW/TestStand 软件，用于处理和控制 PXI-6527 的数字 I/O 逻辑。

NI SCXI/C Series 模块： 在某些情况下，如果需要极高通道数或不同的信号调理，客户可能选择 SCXI/C Series 模块配合 PXI 控制器，但 PXI-6527 是PXI 总线上的首选集成方案。

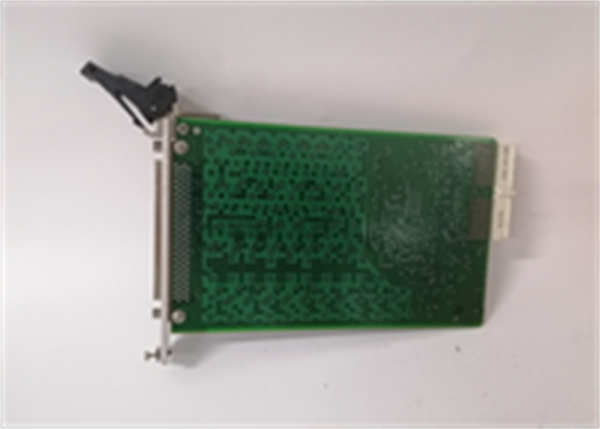

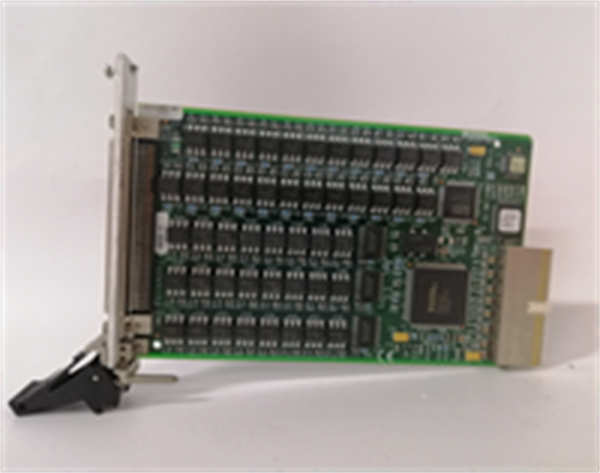

PXI-6527 NI

安装与维护

安装前准备：在安装 NI PXI-6527 模块前，必须确保 PXI 机箱电源已完全切断，并严格遵守静电释放 (ESD) 规范。PXI-6527 模块应平稳插入 PXI 机箱的任一外围插槽，并确保前面板的锁紧机构完全就位。由于 PXI-6527 模块是高密度接线，所有输入和输出信号线都必须正确连接到 PXI-6527 的接线端子上，务必遵循用户手册上的通道分配和接地说明，避免输入高压信号到低压输出通道，这会损坏模块。确保供电电源的电压和地与 PXI-6527 的隔离输入/输出组正确匹配。

维护建议：对 NI PXI-6527 模块的维护主要集中在连接器的清洁和隔离完整性。应定期检查与 PXI-6527 连接的所有接线端子是否紧固、无松动或氧化，因为松动的连接是导致数字信号不可靠的最常见原因。尽管 PXI-6527 具有高压隔离，但应避免将模块暴露在过高湿度的环境中，以防止潮气影响隔离层的性能。如果发现输入信号持续处于高电平或输出继电器驱动失败，首先检查现场传感器/执行器，然后确认 PXI-6527 的数字滤波器设置是否恰当，排除抖动引起的错误读取。
