PROSOFT MVI56-PDPMV1 | PROFIBUS DP 主站通信模块

描述

关键技术规格

• 产品型号: MVI56-PDPMV1
• 制造商: ProSoft Technology (a Rockwell Solution Partner)
• 系统平台: Allen-Bradley ControlLogix 5000 (1756 backplane)
• 通信协议: PROFIBUS DP V0/V1 主站（Master Class 1）
• PROFIBUS 接口: 1 路隔离 RS-485 端口，DB9 公头，支持 9.6 kbps 至 12 Mbps 波特率
• 最大从站数量: 支持最多 126 个 PROFIBUS 从站（受 GSD 文件与数据量限制）
• 数据吞吐能力: 最大 244 字节输入 + 244 字节输出（每周期）
• 配置方式: 通过 RSLogix 5000/Studio 5000 中的 Add-On Profile (AOP) 配置，无需独立软件
• 诊断功能: 支持模块状态 LED（OK, COMM, I/O）、PROFIBUS 线缆故障检测、从站离线报警
• 功耗: ≈ 2.0 A @ 5.1 VDC（典型值，符合 1756 电源预算）
• 工作温度: 0°C 至 +60°C
• 尺寸/安装方式: 单槽 1756 模块，直接插入 ControlLogix 机架背板
• 固件兼容: 支持 RSLogix 5000 v16 及以上，需加载 ProSoft 提供的 EDS/AOP 文件

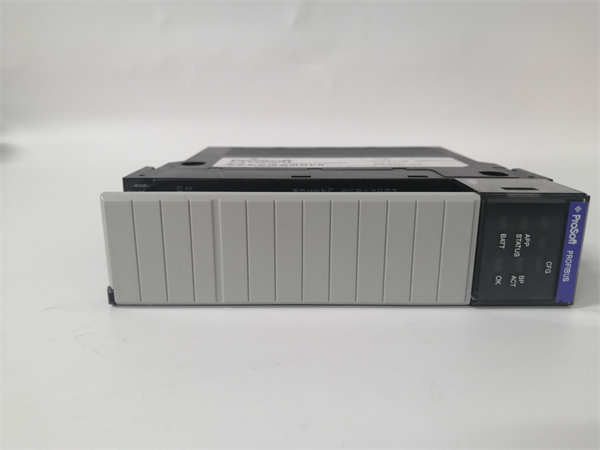

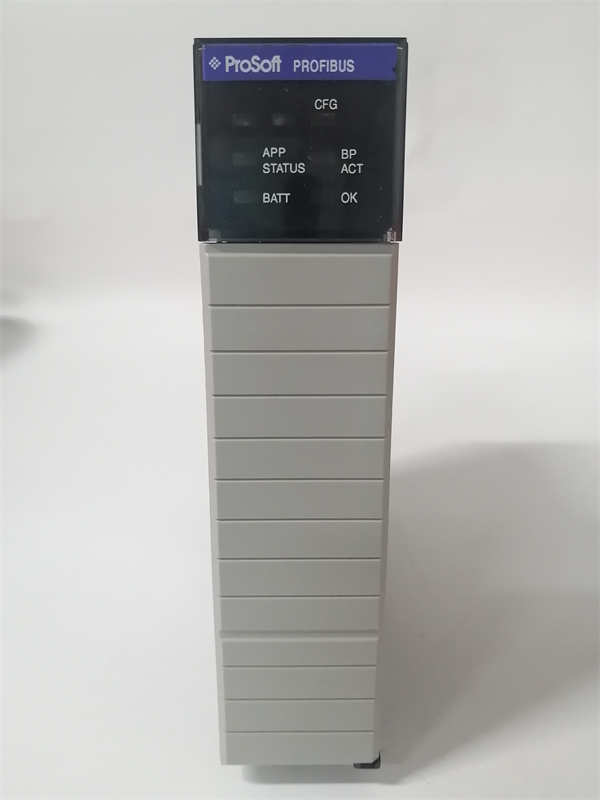

PROSOFT MVI56-PDPMV1

功能定位与应用场景分析

MVI56-PDPMV1 是 ProSoft 为 ControlLogix 系统开发的经典 PROFIBUS DP 主站模块，专用于解决 Rockwell 控制平台与大量基于 PROFIBUS 的第三方设备之间的无缝集成问题。在许多改造或混合架构项目中，用户既希望保留现有 AB 控制逻辑，又需接入西门子变频器（如 MM440/G120）、ABB 传动、Honeywell I/O 或其他 PROFIBUS 从站设备。该模块通过将 PROFIBUS 网络映射为 ControlLogix 的本地标签（Tags），使主控制器能以标准 L5X 逻辑读写从站数据，无需额外网关或中间协议转换。

其价值不仅在于通信连通性，更在于工程效率与维护透明度。所有 PROFIBUS 从站状态（如“Device Not Responding”）均可在 Studio 5000 中以结构化数据类型（UDT）呈现，并触发 HMI 报警或停机联锁，显著降低故障排查时间。

典型应用场景：

• 用于水处理厂中 ControlLogix 控制西门子 S7-300 ET200S 分布式 I/O
• 在包装产线中集成多个 PROFIBUS 变频器（如 SEW MOVITRAC）到 AB 控制系统
• 作为老旧 DCN 或 DeviceNet 网络向 PROFIBUS 迁移的过渡方案
• 支持 OEM 设备厂商提供 AB+PROFIBUS 混合控制选项，满足客户多样化需求

我们的质量标准与测试流程

我们深知，通信模块的失效可能导致整条产线停摆。因此，所有 MVI56-PDPMV1 模块均经过严格的功能验证，而非仅依赖外观或标签判断。

测试流程：

• 物理检查: 确认 PCB 无损伤、端子无氧化，模块导轨卡扣完好
• 上电自检: 插入 1756 机架后，OK 和 COMM LED 应正常点亮
• 背板通信验证: 通过 Studio 5000 识别模块，成功加载 AOP 配置界面
• PROFIBUS 回路测试: 连接标准 PROFIBUS 从站（如 Siemens ET200M），配置 GSD 文件，验证周期性数据交换
• 故障注入测试: 模拟总线断线、终端电阻缺失、从站掉电等场景，验证模块诊断报警功能
• 72 小时老化运行: 在模拟工况下连续运行，监测通信稳定性与温升
• 最终出库: 仅通过全部测试项的模块附带测试报告与配置示例

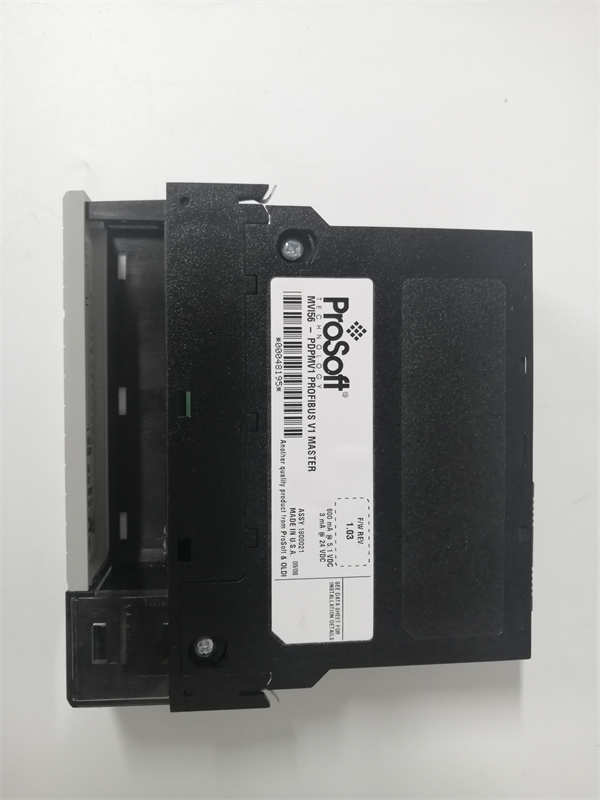

PROSOFT MVI56-PDPMV1

兼容性与升级路径

为确保 MVI56-PDPMV1 能在您的系统中可靠运行，建议在部署前确认以下关键点：

需核对要点：

• ControlLogix 固件: 控制器固件版本需 ≥ v16.05
• AOP/EDS 文件: 必须安装 ProSoft 官方提供的最新 AOP（Add-On Profile）和 EDS 文件
• 电源预算: 确认 1756 电源模块（如 1756-PA72）有足够 5V 电流余量（≥2.2 A）
• 替代型号: MVI56-PDPMV1 已被 MVI56-PDPMV2 替代（支持更高波特率与诊断），但 V1 仍广泛用于存量系统
• GSD 管理: 所有 PROFIBUS 从站必须提供合规 GSD 文件，并在 RSLogix 中正确导入
