WhatsApp: 描述

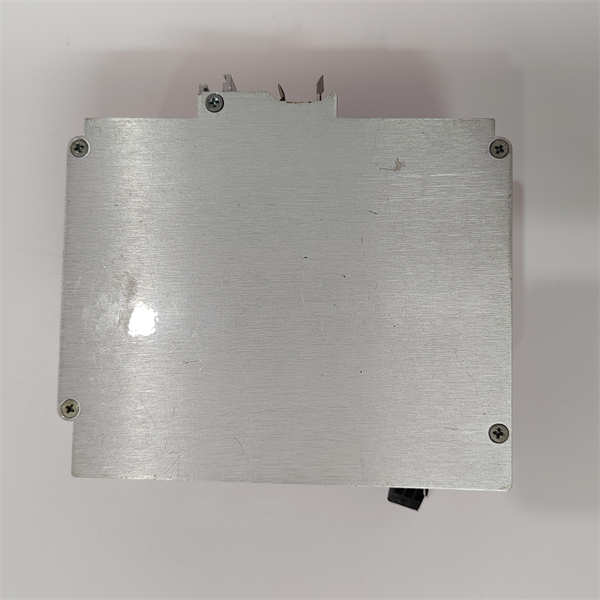

ProSoft 5202-DFNT-MCM4 是一款功能强大的ProLinx系列工业通信网关，专为解决EtherNet/IP网络与Modbus串行设备之间的互操作性问题而设计。作为一款独立式、DIN导轨安装的协议转换模块，5202-DFNT-MCM4 能够创建一个强大的连接，使EtherNet/IP网络上的控制器（如Rockwell Automation的ControlLogix、CompactLogix等PLC）能够无缝地与广泛存在于工业现场的Modbus RTU/ASCII串行设备进行数据交换。
该模块配备一个EtherNet/IP端口和多达四个可独立配置的串行端口，每个串行端口均可设置为Modbus客户端（Master）或服务器（Slave）。EtherNet/IP驱动支持Explicit Messaging（显式消息）的客户端和服务器实现，提供了灵活且强大的数据传输工具。而Modbus驱动则支持Master和Slave实现，允许该网关作为Modbus网络的协调者或被控设备。PROSOFT 5202-DFNT-MCM4 内置一个共享的内部数据库，用作不同协议间数据传递的桥梁，从而简化了集成过程并提高了通信效率。通过将遗留的Modbus设备集成到现代EtherNet/IP架构中，该模块显著延长了现有设备的使用寿命，降低了系统升级成本，是实现工业自动化和物联网（IIoT）连接的关键组件。
技术规格
主要特点和优势
ProSoft 5202-DFNT-MCM4 作为一款高性能的协议网关，为工业自动化提供了多项显著特点和优势：
无缝协议转换与互操作性： 5202-DFNT-MCM4 的核心优势在于其能够无缝地在EtherNet/IP和Modbus串行协议之间进行数据转换。这使得用户可以将现有的Modbus设备（如传感器、仪表、电机驱动器、旧款PLC等）集成到现代EtherNet/IP控制系统中，从而避免了昂贵的设备更换成本，并最大限度地利用现有投资。
灵活的客户端/服务器功能： 模块的EtherNet/IP和Modbus端口均可配置为客户端（发起通信）或服务器（响应通信）模式。这种灵活性使其能够适应各种复杂的网络拓扑和通信需求，无论是从PLC读取Modbus设备数据，还是让HMI/SCADA系统访问网关作为EtherNet/IP服务器，亦或是作为Modbus Master控制多个Modbus Slave设备，都能轻松实现。
多端口连接能力： 5202-DFNT-MCM4 提供多达四个可独立配置的Modbus串行端口。这意味着一个网关模块可以连接到多达400个Modbus设备（每个串行端口最多可连接100个设备），大大减少了所需网关的数量，简化了系统架构，并降低了整体成本。

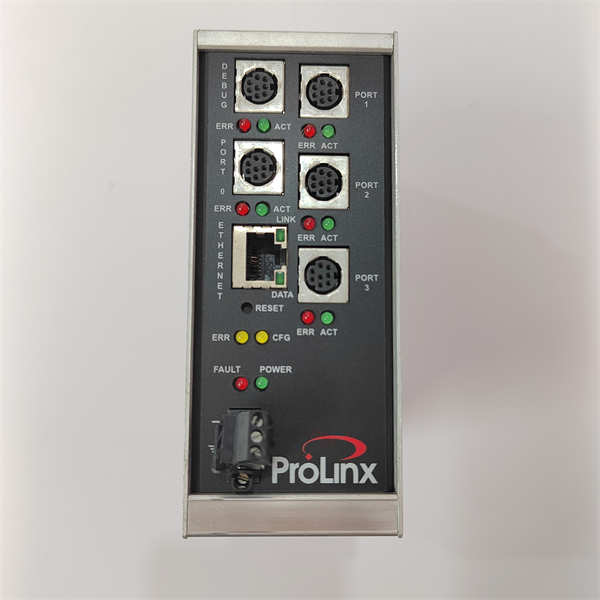

易于配置和诊断： ProSoft提供直观的配置软件工具，允许用户轻松设置通信参数、数据映射和命令列表。模块前面板的LED指示灯提供实时的状态和故障诊断信息，而可选的Web服务器功能则允许通过浏览器进行远程配置和监控，简化了调试和维护过程。

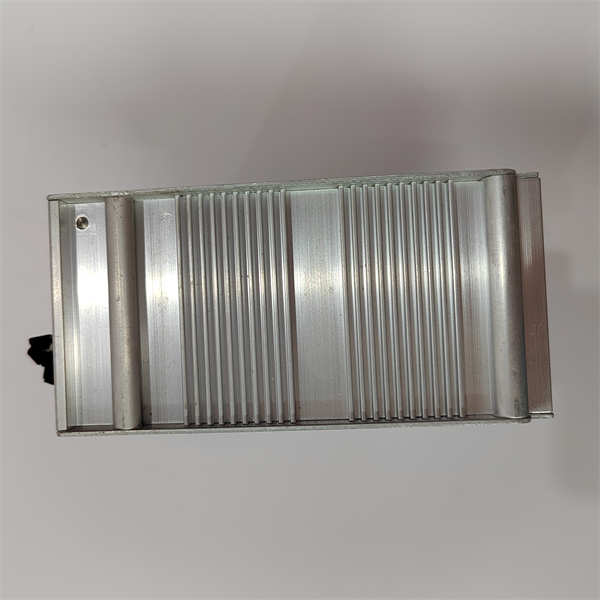

坚固耐用的工业级设计： 5202-DFNT-MCM4 采用坚固的挤压铝外壳，支持DIN导轨安装，能够在恶劣的工业环境中稳定运行，包括宽温度范围、抗冲击和抗振动能力。其独立的设计也避免了对PLC背板空间的占用，并降低了对PLC处理器负载的影响。
数据缓冲与灾难恢复： 内置的内部数据库用于缓冲和存储数据，确保不同网络之间的数据交换可靠。可选的SD卡插槽可以存储配置信息，方便在模块更换时进行快速恢复，减少了停机时间。
应用领域
ProSoft 5202-DFNT-MCM4 工业通信网关凭借其强大的协议转换能力和灵活的端口配置，在各种工业自动化和控制系统中拥有广泛的应用。
离散制造与过程控制：
- 设备集成： 将各种使用Modbus协议的设备（如条形码阅读器、RFID阅读器、称重传感器、流量计、温控器、变频器、智能仪表等）集成到基于EtherNet/IP的控制系统（如Rockwell Automation的PLC）中。
- 数据采集： 从Modbus设备收集过程数据和诊断信息，供HMI、SCADA系统或历史数据库进行监控和分析。
- 遗产系统现代化： 使老旧的Modbus设备能够与新的EtherNet/IP控制器通信，延长其生命周期，避免完全替换的巨大投资。
石油和天然气：
- 油气田自动化： 整合油井、泵站、阀门组等现场Modbus RTU设备的数据到中央EtherNet/IP控制系统。
- 管道监控： 连接管道沿线的流量计、压力传感器、RTU等Modbus设备，实现远程数据采集和控制。
水/污水处理：
- 泵站和水处理厂： 整合泵、阀门、液位计、水质分析仪等Modbus设备，实现对分散设施的集中监控和管理。
- 远程终端单元 (RTU) 集成： 将Modbus RTU设备连接到EtherNet/IP网络，方便上位系统进行数据读取和控制。
电力与能源：
- 配电自动化： 将变电站内的Modbus保护继电器、电表等设备的数据集成到SCADA系统。
- 发电机组监控： 整合发电机组的Modbus接口参数。
楼宇自动化与HVAC：
- 设备联网： 连接楼宇内的Modbus温湿度传感器、阀门执行器、风机盘管控制器等HVAC设备到中央控制系统。
其他工业应用：
- OEM机械： 机械制造商在生产的设备中集成不同通信协议的组件时，使用 5202-DFNT-MCM4 作为桥梁。
- 工厂车间联网： 在需要将Modbus串行设备连接到EtherNet/IP骨干网的任何工业环境中。
相关产品
ProSoft 5202-DFNT-MCM4 是ProSoft Technology ProLinx系列网关产品线中的一员，通常与以下产品或系统配合使用：
- Rockwell Automation PLC/PACs: 如 Allen-Bradley ControlLogix, CompactLogix, PLC-5, SLC 500 系列控制器，5202-DFNT-MCM4 主要用于这些PLC与Modbus设备的通信。
- ProSoft ProLinx 网关系列的其他型号: ProSoft 提供各种协议转换网关，如 PLX31-EIP-MBS (单端口EtherNet/IP到Modbus/TCP), 5201-MNET-DFNT (Modbus TCP到EtherNet/IP) 等，用于不同的协议转换需求。
- Modbus RTU/ASCII 设备: 各种支持Modbus串行协议的工业设备，如智能仪表、传感器、执行器、变频器、电源控制器等。
- 工业以太网交换机: 用于EtherNet/IP网络的基础设施组件，将 5202-DFNT-MCM4 连接到控制器和上位机。
- SCADA/HMI 系统: 用于可视化、监控和控制通过 5202-DFNT-MCM4 访问的Modbus设备数据。
- ProSoft Configuration Builder (PCB) 软件: ProSoft的统一配置工具，用于设置 5202-DFNT-MCM4 的通信参数、数据映射和诊断。
- ProSoft Wireless 解决方案: 在某些需要无线连接的场景下，可能会与ProSoft的工业无线接入点/客户端配合使用。
安装与维护
安装前准备： 在安装ProSoft 5202-DFNT-MCM4 网关之前，务必仔细阅读ProSoft Technology提供的详细安装手册。确保所有相关电源已完全断开，并采取可靠的LOTO（锁定/挂牌）程序，以防止意外通电。检查安装环境是否符合模块的工作温度、湿度和电磁兼容性（EMC）要求。5202-DFNT-MCM4 采用DIN导轨安装，应选择一个稳定的安装位置，并确保周围有足够的散热空间。正确连接24 VDC电源，并验证电源电压符合要求。将模块的EtherNet/IP端口连接到EtherNet/IP网络，将四个串行端口根据应用需求连接到Modbus RTU/ASCII设备。确保所有接线（包括电源、以太网和串行通信）牢固可靠，并根据手册进行正确的接地和屏蔽，以防止干扰。
维护建议： ProSoft 5202-DFNT-MCM4 设计为坚固耐用且低维护量的工业设备。日常维护主要包括定期进行目视检查，确认模块及接线无物理损伤、指示灯状态正常（如Power, Module Status, Port Activity等），且所有电缆连接紧固无松动。确保设备周围无灰尘堆积，保持良好通风，以防止过热。利用ProSoft Configuration Builder (PCB) 软件，可以远程监控模块的运行状态、通信统计和错误计数器，以识别潜在的通信问题或故障。建议定期备份模块的配置参数到SD卡或计算机上，以方便在需要更换模块时进行快速恢复。如果需要更换模块，应严格遵循制造商的更换程序，确保在安全断电的环境下进行，并由经过授权的专业技术人员执行。任何需要进行固件更新或高级诊断时，也应参考ProSoft的官方指南。
产品保障
我们对ProSoft 5202-DFNT-MCM4 工业通信网关的卓越品质和可靠性提供坚实保障。
