PROSOFT 4301-MBP-DFCM 工业通讯模块 – 核心参数、安装指南全解析！

描述

PROSOFT 4301-MBP-DFCM 是一款高性能的Modbus Plus到DeviceNet协议转换网关，设计用于直接安装在ControlLogix或CompactLogix等AB平台的机架中。它允许将Modbus Plus网络上的设备（如旧PLC、DCS或智能仪表）无缝集成到DeviceNet网络。核心价值在于实现异构网络数据透明传输和系统兼容性。协议支持：Modbus Plus / DeviceNet；安装方式：ControlLogix背板；数据传输：双向透明。是系统集成和资产延寿的理想通讯解决方案。

PROSOFT 4301-MBP-DFCM 产品概述

PROSOFT 4301-MBP-DFCM 通讯模块是工业自动化领域，特别是基于Rockwell Automation（罗克韦尔自动化）平台的系统中，用于解决网络协议兼容性挑战的专业网关。这款模块并非一个简单的物理连接器，而是一个复杂的协议转换引擎。它的核心功能是作为Modbus Plus（一种经典的令牌总线网络）的主站（Master）或从站（Slave），以及DeviceNet（一种基于CAN总线的低层设备网络）的扫描仪（Scanner）或适配器（Adapter），实现两个完全不同通讯架构网络之间的数据透明、双向、高速传输。

该模块最大的特点是其高集成度和专有兼容性。PROSOFT 4301-MBP-DFCM 被设计成直接安装在ControlLogix或CompactLogix平台的背板上，通过背板直接与罗克韦尔的处理器进行数据交换，这大大简化了安装和配置过程，并消除了对外部电源和独立接线的需求。通过这款模块，用户可以轻松地将遗留的Modbus Plus设备接入现代ControlLogix控制系统，实现数据采集（Data Acquisition）、远程控制和集中监控。对于需要集成不同品牌或不同代际设备的复杂系统，PROSOFT 4301-MBP-DFCM 提供的即插即用式协议转换，是保障系统平稳运行和最大化现有资产价值的关键。

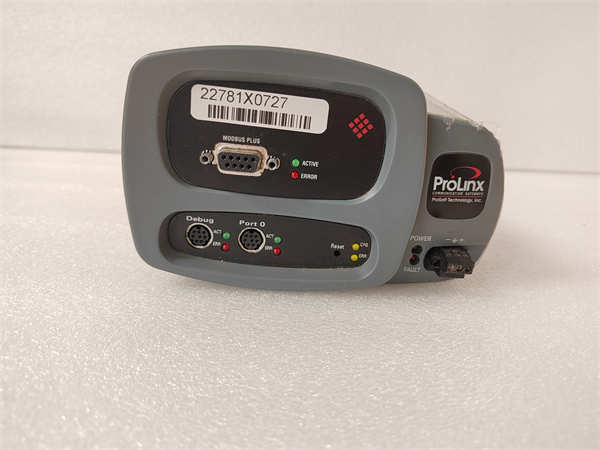

PROSOFT 4301-MBP-DFCM

PROSOFT 4301-MBP-DFCM 技术规格

核心特点和优势

PROSOFT 4301-MBP-DFCM 在工业通讯界的地位，就是专业、可靠、能搞定麻烦。它的核心价值不是通讯速度有多快，而是它能让“老古董”和“新贵”说上话。

深度集成和简化配置： 这款模块最大的优点是其一体化设计，可以直接插入ControlLogix（或CompactLogix）机架，无需额外的机箱、电源或配置工具。通过罗克韦尔的编程软件（如RSLogix 5000），工程师可以直接在I/O树中识别和配置 PROSOFT 4301-MBP-DFCM，极大地缩短了系统集成时间（System Integration Time）和调试周期。这种紧密集成的设计，是第三方通讯模块中的“教科书”级别。

双协议高性能转换： 4301-MBP-DFCM 的内核针对两种截然不同的协议进行了优化。Modbus Plus（MBP）是令牌总线（Token Passing）架构，而DeviceNet是生产者/消费者（Producer/Consumer）模型。这款网关能够高效地处理这两种协议的差异，实现最小延迟的数据转发。它能够同时扮演两个网络的主站或扫描仪，主动请求和分发数据，保障了控制回路的实时性。

强大的故障诊断和数据映射： 通讯故障是工业现场最头疼的问题之一。PROSOFT 4301-MBP-DFCM 提供了详细的在线诊断功能，可以监控两个网络的健康状态、错误帧计数、节点状态等关键信息。此外，它支持灵活的数据映射（Data Mapping）功能，工程师可以精确地定义Modbus Plus寄存器地址与DeviceNet I/O数据之间的对应关系，实现数据透明化。

延长资产使用寿命： 许多老旧但运行稳定的设备仍然使用Modbus Plus进行通信。通过 PROSOFT 4301-MBP-DFCM，这些设备可以平稳地接入现代 ControlLogix 系统，继续发挥价值，避免了昂贵且不必要的全面系统更换（Rip-and-Replace），实现了资产延寿的最佳效益。

English Technical Highlights:

The PROSOFT 4301-MBP-DFCM Communication Module is an indispensable protocol gateway designed to bridge the gap between legacy Modbus Plus (MBP) networks and contemporary DeviceNet systems, primarily within the Rockwell ControlLogix platform. Its paramount advantage is the deep backplane integration, eliminating the need for external power and simplifying configuration directly through the ControlLogix programming environment (RSLogix 5000).

The module acts as a high-performance translator, managing the significant architectural difference between the token-passing nature of Modbus Plus and the Producer/Consumer model of DeviceNet. It ensures bi-directional, transparent data exchange with minimal latency. The PROSOFT 4301-MBP-DFCM provides robust on-line diagnostics, allowing technicians to monitor network traffic, node status, and error rates in real-time. This feature is critical for minimizing system downtime. Ultimately, this device is a cost-effective solution for legacy asset integration, allowing users to retain reliable Modbus Plus field devices while upgrading the supervisory control layer to a modern ControlLogix architecture, thereby maximizing the return on existing infrastructure investment.

应用领域

PROSOFT 4301-MBP-DFCM 这种协议网关的应用领域非常具体，那就是所有存在跨协议集成需求的复杂工业现场。

石化和炼油厂升级项目： 许多老旧的DCS系统、锅炉控制单元或智能仪表，仍在使用Modbus Plus协议。在对控制系统进行局部升级到ControlLogix/DeviceNet平台时，PROSOFT 4301-MBP-DFCM 模块被用来将这些运行稳定的Modbus Plus子系统无缝集成到新的ControlLogix主控制器中，避免了昂贵的现场设备更换。

汽车制造和物流系统： 在大型制造和装配线上，可能存在使用DeviceNet进行高速I/O和变频器控制的区域，同时又有使用Modbus Plus通信的老式机器人控制器或条码阅读器。该网关模块实现了两者之间的数据同步和信息共享，确保了生产流程的顺畅。

水/废水处理厂： 许多大型水务处理厂的泵站控制室使用的是ControlLogix系统，但远程站点或现场仪表可能通过Modbus Plus网络进行连接。PROSOFT 4301-MBP-DFCM 作为数据集中器，将分散的Modbus Plus设备状态和数据透明地桥接到DeviceNet，最终传输给中央PLC进行监控和调度。它有效解决了不同网络层级设备的互操作性（Interoperability）问题。

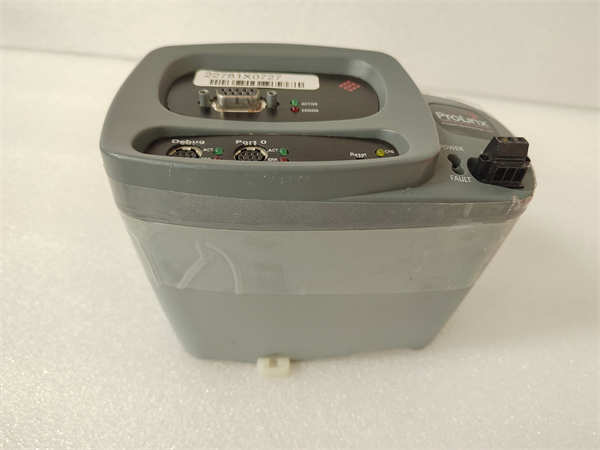

PROSOFT 4301-MBP-DFCM

相关产品

PROSOFT 4301-MBP-DFCM 是一个专用的协议转换网关，它的相关联型号通常是同一系列中用于不同协议转换的模块或同一平台上的配套硬件：

PROSOFT 4350-MBP：可能是一个通用的Modbus Plus通信模块，不包含DeviceNet转换功能，仅用于ControlLogix连接MBP网络。

PROSOFT 4301-DFCM：可能是一个通用的DeviceNet通信模块，不包含Modbus Plus转换功能。

PROSOFT 4301-MCM：同一系列中用于Modbus RTU/ASCII协议转换的模块，与 4301-MBP-DFCM 相比，转换的协议类型不同。

PROSOFT 4301-DNS：同一系列中用于DeviceNet扫描仪（Scanner）功能的模块，但可能不具备Modbus Plus接口。

Allen-Bradley 1756-L7x：ControlLogix系列的L7x主控制器，4301-MBP-DFCM 通常安装在由L7x控制的机架中。

Allen-Bradley 1756-Axx：ControlLogix机架（Chassis），4301-MBP-DFCM 直接插在这个机架的I/O槽位上。

TRICONEX 3501E：虽然品牌不同，但在系统集成中，Triconex的I/O卡等安全设备可能通过DeviceNet连接，而其数据需要通过 4301-MBP-DFCM 桥接到其他网络。

安装与维护

安装前准备:在安装 PROSOFT 4301-MBP-DFCM 模块之前，必须确保ControlLogix机箱电源已断开，并严格遵循ESD防护程序。安装时，只需将 PROSOFT 4301-MBP-DFCM 插入ControlLogix机架的任何可用I/O槽位，并确保卡槽的机械锁扣到位。重点在于通讯电缆的连接：Modbus Plus使用9针D型连接器，DeviceNet使用5针端子台。务必确保DeviceNet的终端电阻正确设置，且Modbus Plus网络的令牌总线特性被准确配置，否则通讯将无法建立。

维护建议: PROSOFT 4301-MBP-DFCM 模块的日常维护主要集中在软件配置的备份和通讯状态的监测。应定期使用RSLogix 5000/Studio 5000软件备份网关的配置参数，并监测模块的状态指示灯（Status LEDs）。任何红灯或闪烁的故障灯都意味着网络通讯存在问题，需要深入诊断。
