PROFIBUS DP/DP-V1 从站芯片 ABCC-DPV1 – 工业通讯模块化

描述

HMS Networks 的 Anybus ABCC-DPV1 并非传统意义上插在机架里的 I/O 模块，它是一个高度集成的从站通讯控制核心，是 Anybus CompactCom 产品线中专为 PROFIBUS DP-V1 现场总线协议设计的“大脑”。在工业界，让一个设备支持多种通讯协议往往耗时费力，而 ABCC-DPV1 的出现，就是为了解决这个“协议转换”的痛点。它将复杂的 PROFIBUS 协议栈、物理层接口逻辑以及应用层接口全部集成到一个紧凑的芯片或模块中。

这款模块在自动化系统中的定位，是连接设备**“内核”（即设备的微控制器或 CPU）与 PROFIBUS 主站网络的“翻译官”和“数据总管”。它允许设备制造商通过一个标准化的、硬件中立的应用接口（如并行或串行总线）与 ABCC-DPV1 通讯，从而让设备无需关心复杂的 PROFIBUS 协议细节。更重要的是，它支持 DP-V1 扩展功能，这意味着设备不仅能进行基础的周期性（Cyclic）数据交换**，还能处理如非周期性（Non-Cyclic）参数访问、报警和高级诊断等高阶功能，这对于复杂的过程控制系统（Process Control）和智能设备（Smart Devices）至关重要。使用 ABCC-DPV1，设备可以轻松获得强大的互操作性和高水平的诊断能力。

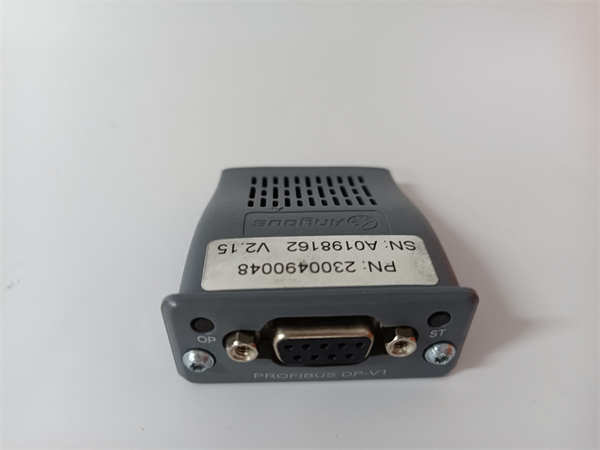

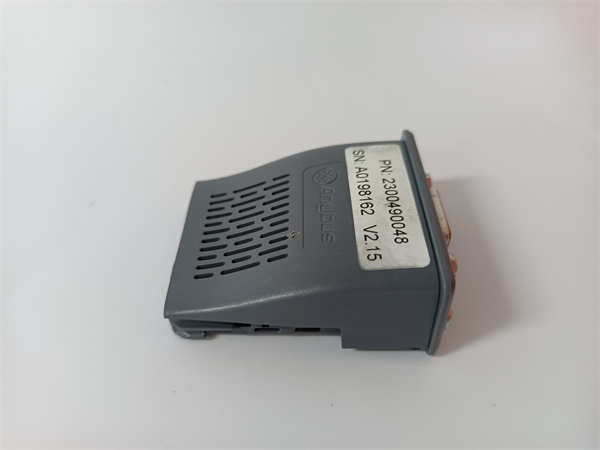

PROFIBUS DP-V1 ABCC-DPV1

ABCC-DPV1 技术规格

主要特点和优势

ABCC-DPV1 的核心卖点就是**“一劳永逸”地解决了 PROFIBUS 从站设备的开发难题，而且提供了高阶的 DP-V1 功能**。

🔌 完整的 DP-V1 高阶功能支持：

与基础的 DP-V0 相比，ABCC-DPV1 模块支持完整的 PROFIBUS DP-V1 功能。这意味着您的设备可以实现复杂的非周期性读写（Non-Cyclic Read/Write），允许主站（Master）在运行时访问设备的内部参数和配置信息，而不会干扰正常的周期性控制数据流。此外，它提供了强大的诊断和报警功能（Diagnosis and Alarms），能够向主站报告设备故障、维护需求等高级信息，极大地提高了系统可维护性（Maintainability）。

⏱️ 极速的市场导入能力：

设备制造商使用 ABCC-DPV1 可以将新产品集成 PROFIBUS 的时间从数月缩短到数周。模块内置了经过充分测试和认证的协议栈，无需自行处理复杂的 PROFIBUS 时序、冲突检测和错误处理。制造商只需要专注于设备自身的核心应用逻辑，通过简单的寄存器或内存接口与 ABCC-DPV1 交换数据即可，这种“即插即用”的通讯能力，让产品能够迅速占领市场。

🧬 Anybus CompactCom 的通用性：

ABCC-DPV1 基于 Anybus CompactCom 独特的硬件中立平台。这意味着一旦设备的微控制器（Microcontroller）与 ABCC-DPV1 的应用接口完成对接，制造商可以在不改变设备硬件和嵌入式软件代码的情况下，通过更换或升级 CompactCom 模块，快速切换到其他 70 多种工业网络协议，包括 PROFINET、EtherNet/IP 或 EtherCAT 等，真正实现了“一次开发，全球通用”的战略优势。

English Content: Core Features and Technical Excellence

The HMS Anybus ABCC-DPV1 is an advanced, highly integrated communication controller within the Anybus CompactCom family, designed specifically for rapid implementation of PROFIBUS DP-V1 slave functionality. This module eliminates the significant engineering effort traditionally required to develop a robust PROFIBUS interface, by housing the entire certified DP-V1 protocol stack in a compact form factor (ASIC or embedded module).

A key distinction of the ABCC-DPV1 is its comprehensive support for the enhanced DP-V1 services. This includes crucial features like Non-Cyclic Data Exchange, enabling the PROFIBUS master to read and write configuration parameters, calibration settings, and diagnostics without disrupting the high-speed cyclic I/O data flow.2 Furthermore, it supports sophisticated Alarm and Diagnostic Messaging, allowing devices to communicate detailed fault and maintenance status, which is vital for modern Process Automation applications. The inherent versatility of the Anybus platform means that once a device’s microcontroller is interfaced with the ABCC-DPV1, the manufacturer can effortlessly swap to over 70 other industrial protocols, significantly accelerating time-to-market and enabling true “Develop Once, Connect Anywhere” capability.

应用领域

ABCC-DPV1 主要活跃在需要高可靠性、复杂参数访问和高阶诊断功能的工业自动化和过程控制设备中。

变频器与运动控制：

应用于各种变频器（VFD）、伺服驱动器和软启动器。ABCC-DPV1 使主站（如 Siemens S7 PLC）能够通过周期性数据进行速度和扭矩控制，同时利用 DP-V1 的非周期性功能来调整驱动器的保护参数、加减速时间或读取故障历史记录，实现一体化的驱动控制与诊断。

过程测量与分析仪表：

在化工、制药和水处理行业，ABCC-DPV1 被集成到流量计、液位计、温度变送器和气体分析仪等智能现场仪表中。这使得这些仪表不仅能传输测量值，还能远程进行量程调整、零点校准和获取详细的传感器健康状态。

工业机器人与焊机：

应用于焊接电源、机器人控制器和工具更换系统。这些设备需要快速、可靠地与生产线上的主 PLC 进行数据交换。ABCC-DPV1 提供的稳定高速通讯，确保了机器人动作和焊接参数的精确同步。

HMI/网关设备：

被嵌入到人机界面（HMI）面板或协议网关中，利用 ABCC-DPV1 的从站能力接入既有的 PROFIBUS 网络，进行数据采集和显示。

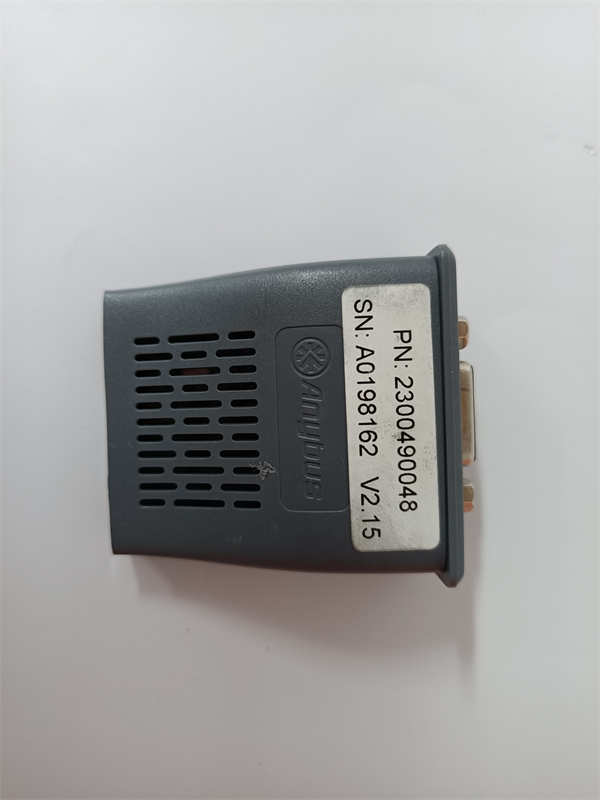

PROFIBUS DP-V1 ABCC-DPV1

相关产品

ABCC-DPV1 是核心芯片，它与其他 Anybus 模块和工具构成了一个完整的解决方案生态：

ABCC-EIP: Anybus CompactCom 平台上的 EtherNet/IP 核心通讯芯片，与 ABCC-DPV1 引脚兼容，方便用户切换协议。

ABCC-PROFINET: Anybus CompactCom 平台上的 PROFINET IO 设备通讯芯片，同样与 ABCC-DPV1 兼容。

Anybus CompactCom Module: 封装好的模块版本（例如 M40 或 C40 系列），直接将 ABCC-DPV1 集成在 DIN 导轨或 PCB 上，提供即插即用接口。

Anybus Starter Kit: 专用于 ABCC-DPV1 芯片的开发套件，包含硬件参考设计、驱动和测试软件，加速产品开发。

GSD File: ABCC-DPV1 所需的电子设备描述文件（General Station Description），用于主站（Master）的工程配置。

PROFIBUS Repeater: 现场总线基础设施组件，用于扩展 PROFIBUS 网络的通信距离或增强信号。

安装与维护

安装前准备: ABCC-DPV1 通常以芯片或小型模块的形式嵌入到客户的 PCB（Printed Circuit Board）上。安装前，设备制造商需要参照 Anybus 的硬件集成指南，确保为 ABCC-DPV1 提供的供电电压（如 $+3.3 \text{V DC}$）和时钟信号精确稳定。在将 ABCC-DPV1 焊接到 PCB 上时，需要遵循严格的 ESD（Electrostatic Discharge）防护措施。最重要的是，确保设备微控制器与 ABCC-DPV1 之间应用接口（如并行或串行总线）的信号完整性，这是决定通讯性能的关键。

维护建议: 由于 ABCC-DPV1 是嵌入式组件，它本身的维护工作主要集中在软件和系统层面。建议定期检查设备运行环境，避免极端温度或湿度变化，因为它们可能影响 ABCC-DPV1 的长期可靠性。在故障诊断方面，应使用 PROFIBUS 主站诊断工具（如 PROFIBUS DP Master Class 2 诊断软件），配合 ABCC-DPV1 提供的高级诊断数据来定位故障，而不是直接检查硬件。
