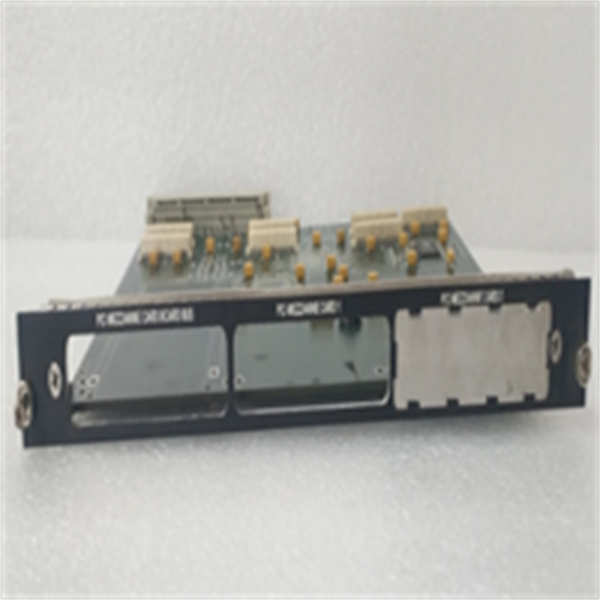

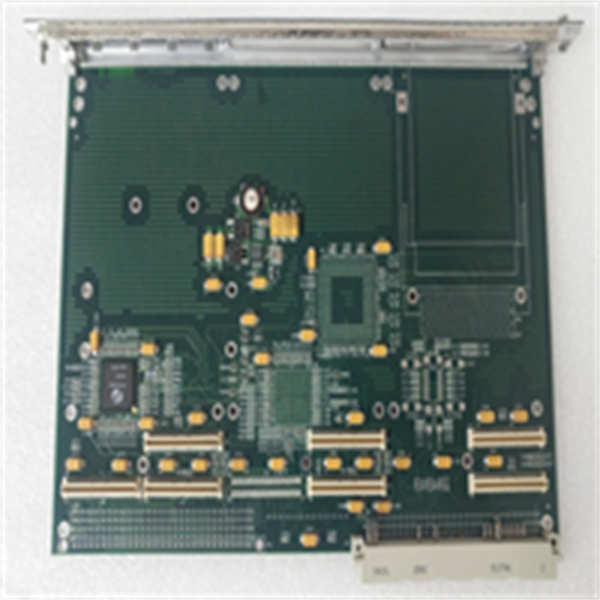

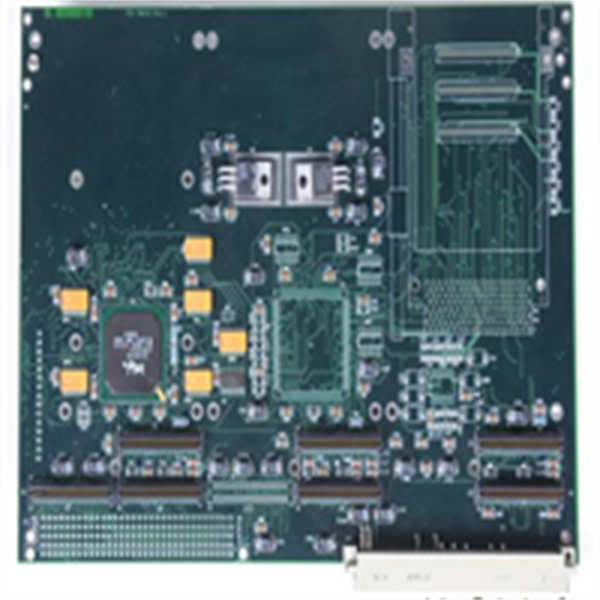

PMC237C-008EMI RAMIX PMC扩展板 – 嵌入式系统总线桥接核心，

描述

RAMIX PMC237C-008EMI：这块PMC总线扩展卡，就是你嵌入式系统里的“魔术师”，专门解决 VMEbus 主板上 PMC 槽位不够用的痛点。它能将单个 PMC 站点扩展为多达三个，大大提升系统集成密度。总线标准：32-bit PCI，外形规格：6U VME卡，典型应用：军工、铁路、高端工业控制。这款 PMC237C-008EMI RAMIX 凭借强大的桥接和扩展能力，是高可靠性、高模块化系统的必备组件。

PMC237C-008EMI RAMIX 产品概述

咱们聊聊这个 PMC237C-008EMI RAMIX 模块，它是RAMIX公司在嵌入式计算领域推出的一款非常重要的PMC（PCI Mezzanine Card）总线扩展卡。在军工、航空航天、以及那些对实时性（Real-Time）和模块化（Modularity）有苛刻要求的工业控制系统中，VMEbus架构的主板曾经是绝对的主流，而 PMC 就是其扩展I/O和专业功能卡槽的黄金标准。这款 PMC237C-008EMI RAMIX 的核心价值，就是充当一个“站点倍增器”和“总线桥接器”。

你想啊，很多 VME 主控板上，PMC 槽位就那么一两个，可客户往往需要集成高速数据采集、多路光纤通信、专用图像处理等多个功能模块。这时候，PMC237C-008EMI RAMIX 就派上大用场了。它插在主板的单个 PMC 站点上，然后神奇地扩展出多达三个 PMC 站点，有的配置甚至还带有一个 PCMCIA/CardBus 插槽，兼容性一流。这块卡通过主 PCI 总线与主机处理器通信，将所有的扩展卡都统一管理起来。可以说，没有 PMC237C-008EMI RAMIX，许多高密度的嵌入式系统集成方案根本无从谈起。它成功地在有限的 6U VME 空间内，实现了功能的最大化集成，是确保系统架构灵活、高效运行的核心基石。

PMC237C-008EMI RAMIX

PMC237C-008EMI RAMIX 技术规格

主要特点和优势

老哥我跟你讲，PMC237C-008EMI RAMIX 这块板子，虽然不是直接做控制的，但它的作用却像系统的**“大动脉”，是实现复杂嵌入式功能的“幕后英雄”**。

槽位革命： PMC237C-008EMI RAMIX 最牛的地方就是能**“变出”更多的 PMC 槽位。你想想，在一个紧凑的 6U VME 机箱里，每一块板子的空间都金贵得要死。它通过占用一个站点，给你扩展出两个甚至三个新的 PMC 站点，这直接解决了高端系统集成时，功能模块“无处安放”的窘境。这对于那些需要集成大量信号处理、多协议通信或专用 I/O 的应用来说，简直是雪中送炭**。

PCI总线无缝桥接： 这块卡可不是简单的导线连接，它内置了高效的 PCI 桥接逻辑，保证所有扩展的子模块都能以 32-bit PCI 总线的全速（Full Speed）与主机处理器进行通信。这种设计确保了系统数据吞吐量（Data Throughput）和实时响应（Real-Time Response）不会因为扩展而受到影响，这对数据采集（Data Acquisition, DAQ）和图像处理等高带宽应用至关重要。

高可靠性工程设计： RAMIX 公司的产品，尤其是带有 EMI（Electromagnetic Interference，电磁干扰）后缀的型号，都是为严苛环境准备的。它遵循严格的工业标准设计，具有出色的抗震动（Anti-Vibration）、抗冲击（Anti-Shock）和电磁兼容性（EMC）。这意味着 PMC237C-008EMI RAMIX 在铁路、舰船、飞机等振动和电磁环境恶劣的工况下，也能保持持续稳定的工作，可靠性甩开普通工控板好几条街。

全面兼容性： PMC237C-008EMI RAMIX 提供了高度的兼容性和配置灵活性。它能够兼容市面上绝大多数符合 PMC 规范的模块，无论是高速 A/D、D/A 转换卡、多串口卡还是网络接口卡，都能即插即用。同时，部分配置还支持 PCMCIA/CardBus，进一步增强了对外设和存储的扩展能力，让你的老系统也能焕发新活力。

The RAMIX PMC237C-008EMI module is a foundational piece of hardware for any high-density, high-reliability embedded system built on the VMEbus architecture. Its primary technical distinction is its ability to act as a crucial PCI Bus Bridge and Slot Multiplier. By consuming a single PMC site on the host Single Board Computer (SBC), the PMC237C-008EMI unit ingeniously expands the system’s capacity to accommodate up to three additional PMC modules. This capability is absolutely indispensable in space-constrained applications, such as avionics, railway control, and defense systems, where maximizing functionality within a 6U VME form factor is paramount. The card ensures that all daughter modules operate seamlessly on the 32-bit PCI bus, maintaining optimal data transfer rates and low latency. The inclusion of the -EMI designation signifies its construction with enhanced shielding and robust components, certifying its capability to withstand severe environmental stresses—including high levels of electromagnetic interference (EMI), shock, and vibration—making the PMC237C-008EMI a cornerstone for mission-critical, continuous-operation platforms. It offers system architects an unparalleled level of scalability and modularity, allowing legacy systems to be upgraded with modern I/O and communication standards without necessitating a costly complete platform overhaul.

应用领域

PMC237C-008EMI RAMIX 这种专精于总线扩展和高可靠性的模块，它的应用场景都集中在那些**“容不得半点差错”**的关键领域。

军事和航空航天： 在雷达处理、机载任务计算机或地面控制站中，系统必须高度集成且绝对可靠。PMC237C-008EMI RAMIX 允许在紧凑的机箱中同时安装高速数据采集卡、GPS/惯性导航接口卡和专用信号处理器，为这些应用提供高性能计算和高集成度。这是实现多功能、小型化嵌入式系统的标准配置。

铁路和轨道交通： 轨道交通的信号控制、车载控制单元和数据记录系统，需要长时间在振动和温度变化剧烈的环境中工作。PMC237C-008EMI RAMIX 的坚固设计和 EMI 防护特性，保证了其在列车高速运行中，也能稳定地扩展和管理各种控制和通信模块，如 CAN Bus 或 MVB 接口卡。

工业数据采集与控制： 在大型科学实验、高端半导体制造或流程工业的先进过程控制（Advanced Process Control, APC）中，往往需要从数千个传感器采集高精度数据。PMC237C-008EMI RAMIX 通过扩展多个高性能 DAQ 模块，让单个 VME 处理器能够处理巨大的数据流（Massive Data Stream），确保了控制系统的实时响应速度和数据完整性（Data Integrity）。

通信和网络骨干： PMC237C-008EMI RAMIX 也常用于电信核心网设备或网络监控系统，通过扩展多端口光纤网络接口卡或协议处理模块，实现高密度、高吞吐量的网络流量管理和数据包处理功能。

相关产品

作为 RAMIX PMC237 家族的一员，PMC237C-008EMI RAMIX 通常与以下产品相关联，无论是同系列扩展卡，还是配套的 VME 主板：

PMC237 (基础型号)：这是 PMC237C-008EMI 的标准版本，功能相同，但通常不具备 EMI 增强防护或特殊的温度等级。

PMC237C-008 (无EMI后缀)：该型号可能是指同一功能的扩展卡，但缺少针对电磁干扰的强化处理，适用于电磁环境要求较低的场合。

TP830 (ABB AC 800M 基板)：虽然品牌不同，但在工业控制领域，PMC 模块常被用来与类似的工控主板（如 VMEbus SBCs）配套，TP830 等基板在其他 DCS/PLC 系统中扮演着类似PMC载板的角色。

PMC422 (RAMIX其他PMC扩展卡)：RAMIX 还有其他型号的 PMC 扩展或载卡，例如针对不同主板或总线（如 cPCI）设计的型号。

PMC-DPMC3 (第三方的 PMC 载卡)：许多嵌入式计算厂商都提供 PMC 扩展/载卡，例如 PMC-DPMC3，它是与 PMC237C-008EMI RAMIX 功能类似的一个双槽位或三槽位扩展模块。

VMEbus SBC (VME 单板计算机)：PMC237C-008EMI RAMIX 必须安装在 VME 单板计算机的主板上才能工作，例如 Motorola MVME系列 或 GE FANUC VME 系列的主板，它们是 PMC237C-008EMI RAMIX 的宿主。

PMC237C-008EMI RAMIX

安装与维护

安装前准备: 安装 PMC237C-008EMI RAMIX 之前，老规矩，必须完全切断 VME 机箱电源，这不仅是为了安全，更是为了保护板卡不受静电放电（ESD）的损害。必须佩戴防静电手环。安装时，需要将 PMC237C-008EMI RAMIX 轻轻对准 VME 主板或 SBC 上的目标 PMC 站点，确保连接器对齐无误。然后，平稳用力推入，直至卡边或前面板上的螺丝孔对齐。PMC237C-008EMI RAMIX 作为一个扩展载板，在安装好之后，还需要将所需的 PMC 子模块正确安装到它提供的扩展槽位上，并确保所有前面板的 I/O 线缆都已正确连接。

维护建议: PMC237C-008EMI RAMIX 本身是高度可靠的无源或低功耗模块，维护的关键在于环境控制和物理检查。首先，要定期检查 VME 机箱内的散热情况，确保风扇工作正常，避免由于过热导致 PMC237C-008EMI RAMIX 及子卡出现性能漂移或故障。
