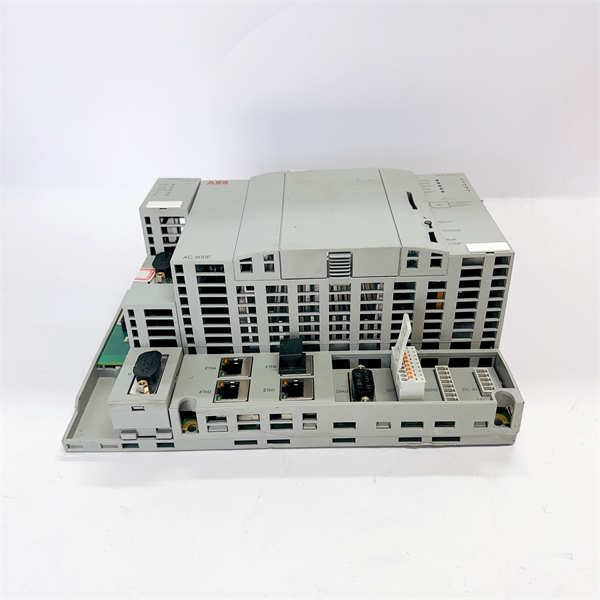

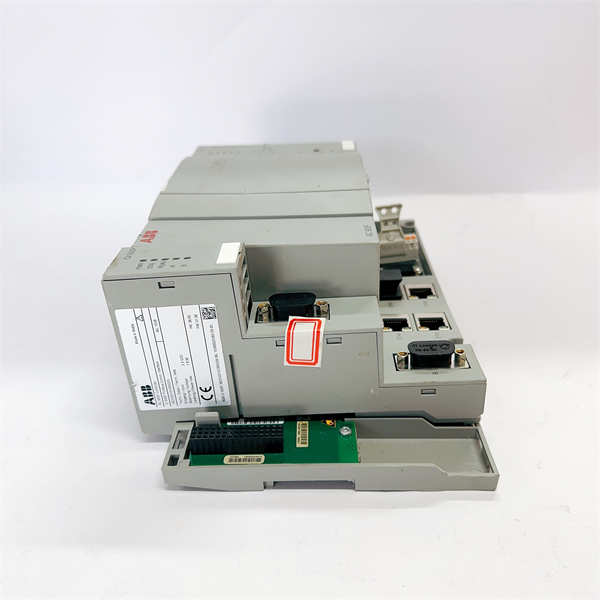

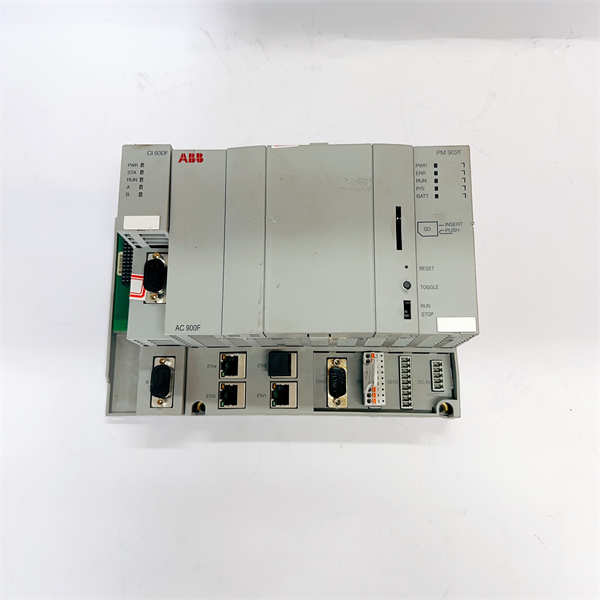

PM902F 3BDH001000R0005 ABB 中央处理单元(CPU)模块

Description

ABB PM902F 3BDH001000R0005是一款功能强大且高度可靠的中央处理单元(CPU)模块，是ABB Freelance AC 900F控制器家族中的中型基础单元。这款CPU模块是ABB分布式控制系统（DCS）的关键组成部分，专为满足各种工业过程控制应用的需求而设计。ABB PM902F 3BDH001000R0005具备强大的处理能力，能够执行多任务处理和快速循环时间，确保对复杂工业过程的精确控制。

该模块的核心是一个800 MHz的PowerQUICC II Pro处理器，配备24 MB控制器内存（其中8 MB为电池备份SRAM，16 MB为DRAM）。它支持多达1500个I/O点，并提供四个板载100 Mbit/s以太网接口，用于控制器、操作员站和工程工具之间的通信。此外，ABB PM902F 3BDH001000R0005还包括两个通用串行接口（RS-232C），一个用于Modbus通信和/或遥测，另一个保留用于诊断和无线电时钟连接。它支持控制器冗余，从而显著提升了系统的可用性和可靠性，确保关键工业过程的连续运行。该模块没有内置操作系统，需要在软件安装过程中加载。它需要一个外部24 VDC电源，并且要求使用2013或更高版本的软件。

技术规格

产品型号:PM902F 3BDH001000R0005

制造商:ABB

产品类型:中央处理单元(CPU)模块

兼容控制器系列:ABB Freelance AC 900F控制器家族

处理器类型:PowerQUICC II Pro

时钟频率:800 MHz

控制器内存:24 MB(8 MB电池备份SRAM,16 MB DRAM)

I/O支持量:最多1500个I/O

以太网接口:4个(100/10 Mbit/s,RJ-45)

串行接口:3个RS-232C(2个通用,1个用于服务工具/无线电时钟)

通讯协议:Modbus TCP,IEC 60870-5-104(通过以太网),Modbus RTU,遥测(通过串行)

冗余支持:是

闪存支持:可插拔SD卡

操作系统:无内置(需软件安装时加载)

软件版本要求:2013或更高版本

电源要求:24 VDC(外部供电)

典型功耗:24 W

最大功耗:30 W

散热量:18 W

工作温度:-20°C至+70°C

存储温度:-40°C至+85°C

相对湿度:最大93%(非冷凝)

防护等级:IP20

腐蚀防护:符合ISA 71.04 G3等级

认证:CE标志,cULus Class 1 Div 2,RoHS,WEEE

物理尺寸(宽x高x深):227 mm x 152 mm x 95 mm

重量(含底座):1.1 kg

可用于通讯接口模块的插槽:2个(例如用于PROFIBUS或CAN模块)

主要特点和优势

ABB PM902F 3BDH001000R0005 CPU模块凭借其卓越的性能和强大的功能，为工业自动化系统带来了显著的优势：

高性能处理能力：搭载800 MHz的PowerQUICC II Pro处理器，PM902F能够实现快速循环时间和多任务处理，确保对复杂过程的实时、精确控制。其高效的布尔运算速度（1000次布尔运算仅需0.12 ms）证明了其卓越的性能。

高可靠性与冗余支持：PM902F支持控制器冗余配置，当主控制器发生故障时，系统能够自动无缝切换到备用控制器，极大地提升了系统的可用性和可靠性，最大限度地减少了因单点故障导致的停机时间。

丰富的连接选项：模块配备四个100 Mbit/s以太网接口，支持Modbus TCP和IEC 60870-5-104等协议，实现与控制器、操作员站和工程工具之间的高速通信。此外，三个RS-232C串行接口提供了额外的连接灵活性，可用于Modbus RTU或其他诊断/服务目的。

灵活的扩展性：PM902F提供两个插槽，可用于安装通信接口模块（如PROFIBUS或CAN模块），进一步扩展其现场总线连接能力。它还支持通过可插拔的SD卡进行数据存储和灵活扩展。

广泛的I/O支持：该CPU模块能够管理多达1500个I/O点，使其适用于中等规模的工业自动化应用，可以高效地处理大量的现场数据。

坚固的工业设计：PM902F专为严苛的工业环境设计，能够在-20°C至+70°C的宽温度范围内稳定运行。其符合IP20防护等级和G3腐蚀防护标准的特性，确保了在恶劣环境下的长期可靠性和耐用性。

易于维护和诊断：模块的状态指示灯和对可选显示单元TD 951F的支持，可以提供控制器状态和诊断信息，简化了故障排除和维护操作。

应用领域

ABB PM902F 3BDH001000R0005 CPU模块广泛应用于各种工业过程和工厂自动化领域，作为ABB Freelance DCS的核心控制器：

过程控制行业：在石油和天然气、化工、电力生成、水处理和制药等流程工业中，PM902F用于控制复杂的生产过程，如反应器控制、精馏塔控制、锅炉控制、泵站管理和水处理厂自动化，确保生产效率、产品质量和运行安全。

工厂自动化：在汽车制造、食品饮料、纸浆和造纸、采矿和金属等离散制造和重工业中，PM902F用于控制生产线、机械设备、物料处理系统和能源管理，实现生产流程的自动化和优化。

基础设施建设：在市政公用事业、交通管理系统和楼宇自动化等基础设施项目中，PM902F可用于集中监控和控制各种设备和系统。

中小型应用：由于其支持高达1500个I/O点和灵活的扩展能力，PM902F非常适合需要中等规模高性能控制器的应用。

相关产品

与ABB PM902F 3BDH001000R0005相关的产品主要包括ABB Freelance AC 900F控制器家族的其他组件和模块：

ABB PM901F/PM904F:同系列的CPU模块，PM901F是精简版，PM904F是更高级的版本，提供更多通信接口和内存。

ABB SA901F/SA902F:AC 900F控制器的电源模块，为CPU和I/O模块提供供电。

ABB TD 951F显示单元:可选的LCD显示单元，直接安装在CPU模块上，显示状态和诊断信息。

ABB TA 951F电池:用于为SRAM提供电池备份，保存数据。

ABB CI930F:PROFIBUS DP主站通信接口模块，可插入PM902F的通信接口插槽，实现PROFIBUS现场总线连接。

ABB CI920F:CAN总线通信接口模块，同样可插入PM902F的通信接口插槽。

ABB S500 I/O模块:包括各种数字量输入/输出、模拟量输入/输出模块，可直接连接到AC 900F控制器的I/O总线接口。

ABB Freelance Engineering Suite:用于配置、编程、调试和诊断AC 900F控制器及整个Freelance系统的软件工具。

安装与维护

安装前准备：

在安装ABB PM902F 3BDH001000R0005 CPU模块之前，务必详细阅读ABB Freelance AC 900F控制器及其相关模块的安装手册和技术文档。确保安装环境符合模块的温度、湿度、振动和EMC（电磁兼容性）要求。在进行任何电气连接操作之前，请务必断开所有电源，并采取适当的锁定/挂牌程序，防止意外通电。检查PM902F 3BDH001000R0005模块的包装是否完好，并确认型号无误。将模块正确插入AC 900F机架上的CPU插槽中，确保模块完全就位并牢固固定。按照手册指示连接外部24 VDC电源和以太网/串行通讯电缆。请注意，模块出厂时不带操作系统，需要在软件安装过程中加载。

维护建议：

为了确保ABB PM902F 3BDH001000R0005 CPU模块的长期稳定运行和AC 900F系统的最高可用性，建议定期进行维护。

定期检查：定期检查模块的物理连接是否牢固，包括其在机架中的插入状态、电源线和通讯线的连接情况。

环境清洁：保持控制柜内部清洁，定期清除PM902F模块表面的灰尘和污染物，以确保良好的散热效果。

状态监测：通过模块上的LED指示灯（PWR、STA、RUN）和可选的TD 951F显示单元，持续监测CPU的运行状态和诊断信息。

软件更新：根据ABB的建议，定期检查并更新控制器的固件和系统软件，以获取最新的功能、性能改进和安全补丁。

电池维护：定期检查电池备份SRAM的电池（TA 951F）状态，并在必要时进行更换，以确保在断电时应用程序数据不会丢失。

系统诊断：利用Freelance工程软件中的诊断工具，进行系统级的健康检查和故障排除。所有维修或更换操作应由经过ABB专业培训的合格人员进行。

产品保障

ABB对PM902F 3BDH001000R0005 CPU模块提供全面的产品保障。
