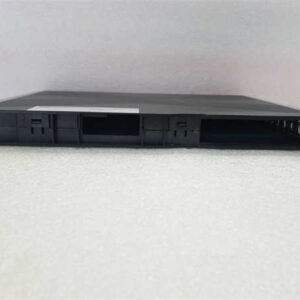

PM866K01 3BSE050198R1 ABB 中央处理器单元(CPU)

Description

ABB PM866K01 3BSE050198R1是一款高性能的中央处理器单元（CPU），属于ABB AC800M系列控制器。这款强大的模块ABB PM866K01是AC800M控制系统的核心，负责执行控制程序、进行数据处理、管理系统通信以及提供全面的控制功能。作为AC800M系列的关键组件，ABB PM866K01 3BSE050198R1具备卓越的计算能力和可靠性，能够满足各种工业自动化应用中对实时性和稳定性的严格要求。它支持多种通信接口，可以方便地集成到各种自动化网络中，并与其他AC800M模块以及现场设备进行高效的数据交换。ABB PM866K01的设计注重模块化和可扩展性，用户可以根据具体的应用需求灵活配置系统，构建定制化的控制解决方案，从而提高生产效率、优化控制性能并降低运营成本。

PM866K01 3BSE050198R1 ABB

技术规格

产品型号：PM866K01 3BSE050198R1

制造商：ABB

产品类型：中央处理器单元(CPU)

兼容系统：ABB AC800M

处理器：MPC866，133 MHz

内存(RAM)：64 MB

程序存储器：Flash

通信接口：2 x Ethernet(10Base-T),2 x RS-232C(COM3,COM4)

冗余支持：支持CPU冗余

编程语言：IEC 61131-3

工作温度：-40°C至+70°C

电源电压：24 V DC(19.2-30 V DC)

功耗：5.1 W(典型值),8.6 W(最大值)

主要特点和优势

高性能处理能力：ABB PM866K01配备强大的MPC866处理器，运行频率高达133 MHz，能够快速高效地执行复杂的控制算法和处理大量的过程数据，满足工业应用对实时性和精确性的要求。

丰富的通信接口：该CPU模块提供两个以太网接口和两个RS-232C串行接口，方便与各种网络设备和现场仪表进行通信，实现了灵活的网络集成和数据交换。

支持CPU冗余：ABB PM866K01支持CPU冗余配置，当主CPU发生故障时，备用CPU能够自动无缝切换，确保控制系统的持续稳定运行，提高了系统的可用性和可靠性。

充足的内存资源：配备64 MB RAM，为应用程序的运行提供了充足的内存空间，能够支持复杂的控制逻辑和大量的数据存储。

紧凑的模块化设计：ABB PM866K01采用紧凑的模块化设计，方便安装和维护，可以灵活地集成到AC800M控制系统中，并根据需求进行扩展。

易于配置和编程：通过ABB Control Builder软件，用户可以方便地对ABB PM866K01进行配置和编程，支持符合IEC 61131-3标准的多种编程语言，简化了工程开发过程。

PM866K01 3BSE050198R1 ABB

应用领域

ABB PM866K01 3BSE050198R1中央处理器单元广泛应用于各种工业自动化领域，作为ABB AC800M控制系统的核心，例如：

电力行业：用于电厂的控制系统，例如锅炉控制、汽轮机控制、辅助系统控制等。

石油和天然气行业：应用于炼油厂、化工厂、油气田等的过程控制和安全系统。

水处理行业：用于水厂和污水处理厂的自动化控制，例如水泵控制、加药系统控制等。

制浆和造纸行业：应用于纸浆生产线和造纸机的自动化控制。

金属和矿山行业：用于矿物处理、冶金过程的自动化控制。

食品和饮料行业：应用于生产线的自动化控制和过程管理。

相关产品

ABB PM864K01：AC800M系列中性能较低的CPU模块，适用于较小规模的应用。

ABB PM865K01：AC800M系列中等性能的CPU模块，提供不同的处理能力和接口配置。

ABB PM891：AC800M系列的高性能CPU模块，适用于需要更强处理能力和更多通信接口的应用。

ABB CI854：AC800M系列中的以太网通信接口模块，用于扩展系统的网络通信能力。

ABB S800 I/O模块：AC800M系统的I/O模块，用于连接现场传感器和执行器。

ABB CEX总线扩展模块：用于扩展AC800M系统的I/O容量。

ABB Control Builder：用于配置、编程和维护AC800M系统的工程软件。

安装前准备：在安装ABB PM866K01 3BSE050198R1中央处理器单元之前，请务必参考ABB AC800M系统的安装手册和安全指南。确保AC800M机架已正确安装并接地，电源已断开。检查ABB PM866K01模块的包装是否完好，确认模块型号与所需一致。将ABB PM866K01模块小心地插入AC800M机架的CPU插槽中，并确保连接器牢固连接。根据系统设计和接线图，正确连接电源线和通信线缆。

维护建议：为了确保ABB PM866K01 3BSE050198R1中央处理器单元的长期稳定运行，建议定期检查模块在机架中的连接是否稳固，外部电缆连接是否松动或损坏。保持模块表面的清洁，避免灰尘积聚，影响散热。定期检查AC800M系统的电源供应是否稳定。如果发现模块或系统有任何异常，应及时联系专业人员进行检修。

PM866K01 3BSE050198R1 ABB

产品保障

ABB对其工业自动化产品ABB PM866K01 3BSE050198R1中央处理器单元提供全面的质量保证。所有产品在出厂前都经过严格的测试和检验，确保其性能符合相关的技术标准。
