PM858 3BSE093350R1 ABB 高性能处理器单元

描述

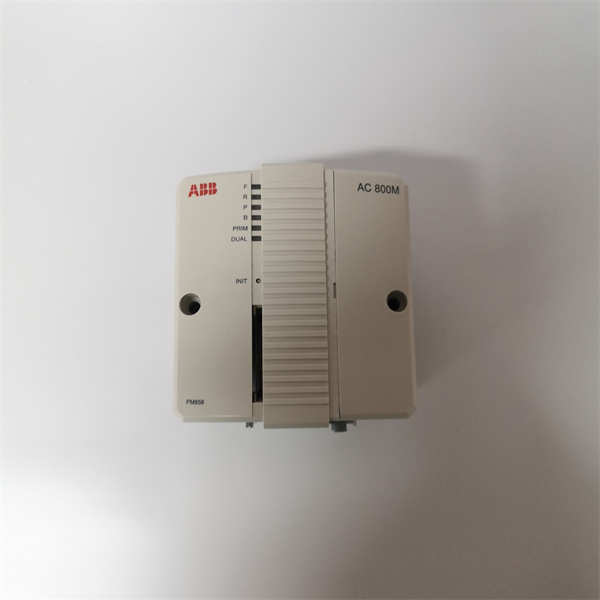

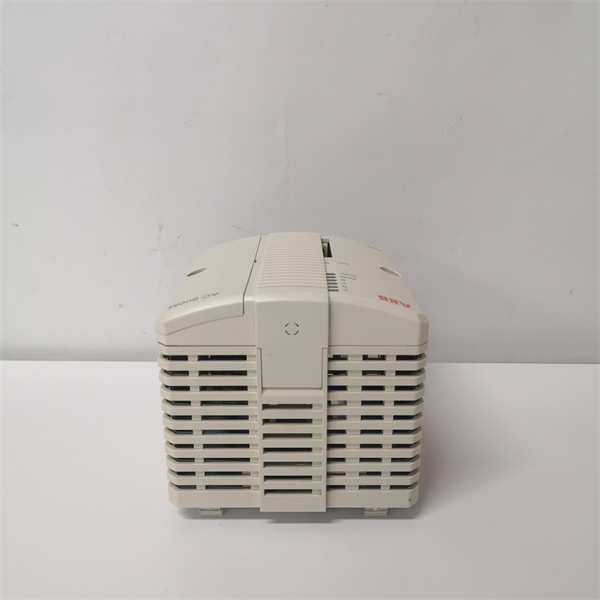

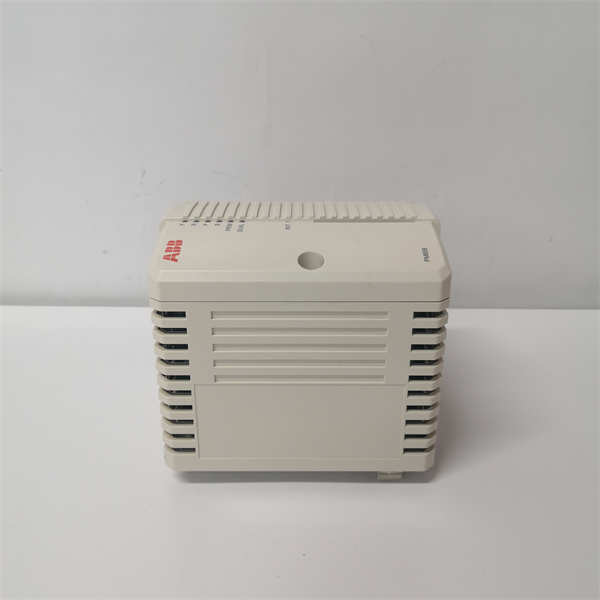

ABB PM858 3BSE093350R1是一款由全球自动化和电力技术领导者ABB公司生产的高性能处理器单元，隶属于ABB的AC 800M控制器系列。它通常被标识为PM858K01，是构建健壮且可扩展的工业自动化和过程控制系统的核心组件。这款处理器单元旨在满足各种行业（如过程自动化、发电和楼宇自动化）中严苛的控制应用需求。

PM858 3BSE093350R1集成了强大的处理能力（配备33 MHz MPC866处理器和16 MB RAM），能够处理复杂的控制任务、管理大量数据流并与其他模块和系统进行高速通信。它以其高可靠性、模块化设计和支持多种工业通信协议的特点而闻名，是确保工业过程精确控制、高效运行和未来可扩展性的关键基石。

PM858 3BSE093350R1 ABB

技术规格

产品型号：PM858 3BSE093350R1

制造商：ABB

产品类型：处理器单元/CPU模块

处理器类型：MPC866

时钟频率：33 MHz

RAM内存：16 MB(可用作应用程序的RAM约7.147 MB)

Flash存储：4 MB(用于固件存储)

以太网端口：2个RJ45端口(CN1,CN2)用于连接控制网络

串口：2个RJ45串口(COM3,COM4)，其中COM3为RS-232C通用端口，COM4为隔离RS-232C服务工具端口

控制网络协议：MMS(Manufacturing Message Service)和IAC(Inter Application Communication)

推荐控制网络骨干：100 Mbit/s交换以太网

控制器数量(控制网络上)：最多50个

I/O模块容量：单一CPU可支持最多96个I/O模块

供电要求：24 V DC(19.2-30 V DC)

典型功耗：5.1 W(最大8.6 W)

内置备用电池：锂电池，3.6 V(用于内存备份)

实时时钟稳定性：100 ppm(每年约1小时误差)

工作温度：+5°C至+55°C(+41°F至+131°F)

存储温度：-40°C至+70°C(-40°F至+158°F)

相对湿度：5%至95%(非冷凝)

防护等级：IP20(根据EN 60529,IEC 529)

主要特点和优势

ABB PM858 3BSE093350R1处理器单元作为AC 800M控制器的核心，具备多项突出特点和优势，使其成为工业自动化领域的理想选择。

首先，它拥有强大的处理性能。配备33 MHz的MPC866处理器和16 MB的RAM，PM858能够高效执行复杂的控制任务和实时数据处理，确保生产过程的快速响应和高精度控制。其次，该模块以其卓越的可靠性著称。它设计用于恶劣的工业环境，具备冗余以太网端口和电池备份的实时时钟，确保系统在关键应用中能够持续稳定运行，最大限度地减少停机时间。

PM858采用模块化设计，易于扩展和维护。它可以轻松集成到AC 800M系列的其他模块中，并支持多达96个I/O模块，方便用户根据不断变化的应用需求进行灵活配置和逐步扩展。此外，该处理器单元支持多种工业通信协议，如PROFIBUS DP、Modbus TCP/IP和EtherNet/IP等，实现了与不同设备和系统之间的无缝连接和数据交换。它还通过了ISA Secure认证，确保在工业控制环境中的严格安全标准，提供了强大的系统安全保障。这些特点共同使得PM858 3BSE093350R1成为构建高性能、高可靠、可扩展且安全的工业自动化解决方案的核心组件。

PM858 3BSE093350R1 ABB

应用领域

ABB PM858 3BSE093350R1处理器单元作为ABB AC 800M控制系统的核心，广泛应用于各种需要高可靠性、高性能和可扩展性的工业自动化和过程控制领域。

在过程自动化行业，例如石油天然气、化工、制药和食品饮料生产线，PM858用于实现对复杂生产流程的精确控制和优化，包括反应釜温度控制、流量调节、压力管理以及批次处理等。在电力生成与输配电领域，它可用于控制和监控发电厂（包括火电、水电和核电）的各个单元，如锅炉、涡轮机、发电机和变电站自动化，确保电力系统的稳定运行和高效管理。

在采矿和冶金行业，PM858用于自动化矿石破碎、研磨、浮选和精炼过程，提高生产效率和安全性。在水处理和污水处理设施中，它用于泵站、阀门、过滤器和化学加药系统的自动化控制，以确保水质的达标排放和供应。此外，PM858也适用于楼宇自动化、港口机械、轨道交通等需要高级别控制和系统集成的工业场景，为各类设备的运行提供强大的控制和处理支持，是实现工业4.0和智能制造的关键组成部分。

相关产品

ABB PM858 3BSE093350R1处理器单元作为AC 800M控制器系列的核心，通常与该系列中的其他模块和配件协同工作，共同构成完整的自动化系统。

TP830:PM858处理器单元的底板，提供物理安装和电气连接。

TB807:ModuleBus终端电阻，用于正确终止I/O模块总线。

TB850:CEX-Bus终端电阻，用于终止CEX总线。

TK850:CEX-Bus扩展电缆，用于连接额外的CEX模块。

TK851:RCU-Link连接电缆，用于冗余CPU配置。

PM858K02 3BSE082896R1:PM858的冗余处理器单元套件，包含两个PM858 CPU模块及相关附件，用于实现系统冗余。

其他AC 800M处理器单元:如PM851K01、PM856AK01、PM861AK01、PM866K01、PM891K01等，提供不同处理能力或冗余选项。

AC 800M I/O模块(S800 I/O):如AI810(模拟量输入)、DO810(数字量输出)、DI810(数字量输入)等，用于连接现场传感器和执行器。

AC 800M通信模块(CEX Bus):如CI854(PROFIBUS DP接口)、CI867(EtherNet/IP接口)等，用于与其他网络和设备进行通信。

AC 800M电源模块:为控制器及其I/O模块提供稳定的电源。

800xA系统:PM858可以通过800xA控制生成器进行配置，并与800xA操作员站、工程站、资产管理等软件模块集成。

MB801V512:用于AC 800M控制器的CompactFlash卡，用于存储应用程序和数据。

BC810K02/BC820K02:CEX-bus互连通信模块套件，用于扩展CEX总线和实现冗余。

安装与维护

安装前准备：在安装ABB PM858 3BSE093350R1处理器单元之前，必须确保所有相关设备的电源已完全断开，并严格执行锁定/挂牌安全程序，以防止意外触电或设备损坏。请详细查阅ABB为PM858提供的官方安装手册以及AC 800M控制系统的硬件指南，了解具体的安装步骤、电气连接图和所有安全注意事项。由于该模块包含敏感电子元件，务必采取严格的防静电（ESD）措施，例如佩戴防静电腕带并在防静电工作台上操作，以防止静电放电造成损害。确保安装环境符合模块的工作温度（+5°C至+55°C）、湿度和IP20防护等级要求。将PM858 CPU模块小心地插入TP830底板，并确保其牢固地安装在DIN导轨上。仔细检查并连接所有相关的电源线、以太网通信线和串行通信线缆，确保连接牢固，无松动或损坏。

维护建议：为了确保ABB PM858的长期稳定运行，建议采取以下维护措施。定期对模块进行目视检查，查看是否有物理损伤、过热迹象（如变色）、灰尘堆积或连接松动。使用干燥、柔软的刷子或压缩空气轻轻清除模块表面的灰尘和污染物，但避免使用湿布或任何溶剂。确保控制柜内部的通风散热系统正常工作，定期清理或更换过滤器，保持环境温度和湿度在允许范围内，防止模块因过热或潮湿而损坏。定期检查模块上的LED指示灯状态，它们通常会提供电源、运行状态和故障诊断信息，异常指示灯应及时报告并结合系统诊断软件（如通过800xA控制生成器）进行排查。根据ABB的建议，定期检查并更新AC 800M控制系统的固件和相关配置软件，以获取最新的功能改进、性能优化和安全补丁。定期备份PLC程序和系统配置，以便在模块更换或系统故障时能够快速恢复。如果PM858出现故障或异常，切勿尝试未经授权的维修，应立即联系ABB认证的技术服务人员或授权服务中心进行诊断和维修。

PM858 3BSE093350R1 ABB

产品保障

ABB作为全球工业自动化领域的领导者，对其PM858 3BSE093350R1处理器单元提供坚实的产品保障。
