Pepperl+Fuchs HiD2082 隔离栅/温度转换器/信号调节器

描述

Pepperl+Fuchs HiD2082是一款卓越的双通道隔离栅和温度转换器，专为严苛的工业自动化环境和本质安全应用设计。作为倍加福（Pepperl+Fuchs）H-System系列的核心组件，HiD2082能够安全有效地将来自危险区域的各类模拟输入信号，包括热电偶(TC)、热电阻(RTD)、电位计或毫伏源，转换为经隔离且线性化的标准模拟输出信号（4-20 mA电流或0/1-5 V电压），供安全区域的控制系统使用。HiD2082不仅具备出色的信号转换能力，还可作为信号分配器，将一路输入信号转换为两路隔离输出，极大地提升了系统设计的灵活性。凭借其坚固的工业级设计、全面的诊断功能（如传感器断线检测和线路故障检测）以及符合IEC 61508/IEC 61511标准高达SIL 2的功能安全认证，HiD2082确保了在石油与天然气、化工、制药和电力等关键工业应用中温度和信号传输的准确性与安全可靠性。这款Pepperl+Fuchs HiD2082是构建高可靠性、高安全等级过程控制系统的理想选择。

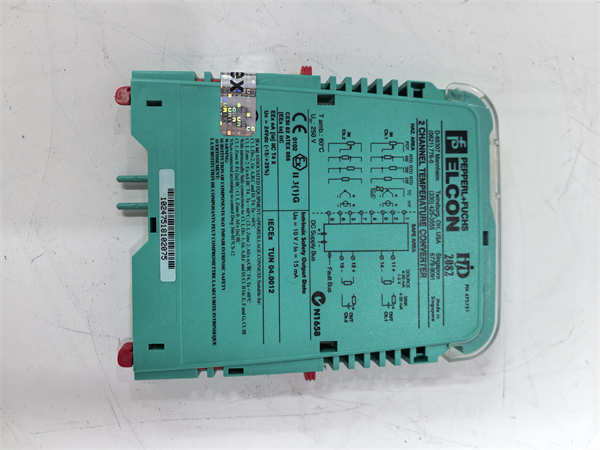

Pepperl+Fuchs HiD2082

技术规格

产品型号：HiD2082(部件号:298204)

制造商：Pepperl+Fuchs

产品类型：隔离栅/温度转换器/信号调节器

通道数量：2通道

输入类型：热电偶(B,E,J,K,N,R,S,T,L,TXK,TXKH,TXA)，热电阻(Cu10,Cu50,Cu100,Pt10,Pt50,Pt100,Pt500,Pt1000,Ni100)，电位计(0.1-20 kΩ)，毫伏(-100至100 mV)

RTD测量：支持2线、3线、4线连接

输出类型：模拟电流(0/4-20 mA)或模拟电压(0-5 V或1-5 V)

供电电压：20.4-30 V DC(通过接线底板总线供电)

功耗：≤1.95 W

功能安全：符合IEC 61508/IEC 61511标准，最高可达SIL 2

电气隔离：输入/输出，输入/电源，输入/编程输入(375 V峰值)，输入/输入(125 V AC最大共模电压)

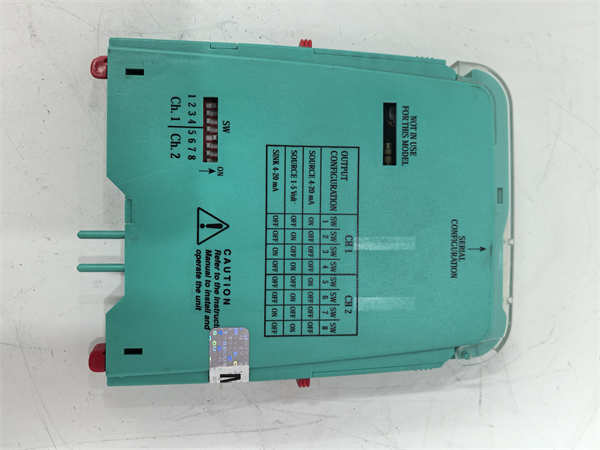

配置方式：DIP开关，PACTware软件

诊断功能：传感器断线检测，传感器短路检测，线路故障检测(LFD)

故障信号：下限(0或2 mA)，上限(21.5 mA)，符合NAMUR NE43标准

环境温度：-20°C至+60°C

防护等级：IP20

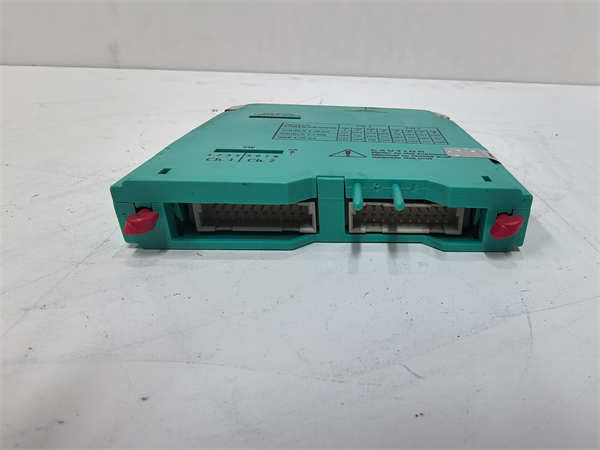

安装方式：安装于专用接线底板

主要特点和优势

Pepperl+Fuchs HiD2082隔离栅和温度转换器凭借其一系列独特的功能和优势，成为工业自动化领域，尤其是在危险区域应用中的首选。

本质安全与高隔离性能：HiD2082的核心优势在于其符合本质安全（Ex ia）认证，确保在存在易燃气体或粉尘的危险区域中安全运行。它在危险区域的现场侧与安全区域的控制侧之间提供了强大的电流隔离，并实现了输入、输出和电源之间的隔离。这种多重隔离有效地阻止了危险能量的传播，极大地提升了人员和设备的安全等级。

通用输入兼容性：HiD2082具备卓越的通用输入能力，能够接受各种类型的热电偶(TC)、热电阻(RTD)（包括Pt100、Pt1000、Cu、Ni等）、电位计以及毫伏信号。这种多功能性意味着用户无需为不同类型的传感器配置多种转换器，从而简化了备件管理，降低了采购和库存成本，并为系统设计带来了极大的便利性。

双通道与信号分配器功能：HiD2082配置了两个独立的测量通道，有效利用了控制柜内的空间。更值得一提的是，它支持配置为信号分配器模式，即一个输入信号可以同时产生两路隔离输出。这一功能对于需要将一路传感器信号同时馈送到多个监控或控制系统（例如，用于冗余控制或分布式监控）的应用场景尤为重要，它简化了布线并增强了系统架构的灵活性。

先进的诊断与高可靠性：HiD2082内置了全面的诊断功能，包括对热电阻和热电偶的传感器断线检测，以及线路故障检测(LFD)。这些诊断功能能够迅速识别并报告现场接线或传感器本身的问题，从而实现预测性维护，避免意外停机，显著提升了整个过程的可靠性和运行时间。

符合SIL 2功能安全标准：HiD2082已经通过了符合IEC 61508/IEC 61511标准的SIL 2（安全完整性等级2）认证。这一认证表明该设备在执行安全仪表功能时具有高水平的可靠性，使其成为安全关键型应用中不可或缺的组成部分，有效降低了潜在的风险。

Pepperl+Fuchs HiD2082

应用领域

Pepperl+Fuchs HiD2082隔离栅和温度转换器以其多功能性和高可靠性，在工业自动化领域中发挥着关键作用，尤其适用于需要精确温度测量和安全信号传输的各种危险或恶劣环境。

在石油与天然气行业，从海上钻井平台到炼油厂和输油管道，HiD2082被广泛应用于安全监测储罐、反应器和管道的温度。它将危险区域的热电偶或热电阻信号安全地转换为标准模拟量输出，确保控制室能够准确获取关键过程数据，保障生产安全。

在化工和制药行业，由于常与易燃或有毒物质打交道，安全隔离至关重要。HiD2082为反应釜、蒸馏塔和储存设备中的温度传感器提供隔离信号调理，帮助维持工艺完整性和符合严格的安全规范。

电力生成领域，包括传统火力发电和新能源发电（如风力发电），HiD2082用于监测涡轮机、发电机和锅炉的关键温度点。它作为现场传感器与电厂控制系统之间的安全接口，尤其在潜在危险区域，确保温度数据的精确传输。

在食品饮料行业，尤其是在需要精确温度控制和卫生条件的加工环节，以及由于清洁剂或特定大气条件可能导致危险区域的场所，HiD2082同样能提供安全可靠的温度监控解决方案。

此外，HiD2082也广泛应用于水和废水处理厂，监测各种处理过程中的温度，确保操作效率和安全性，特别是在可能积聚甲烷气体的区域。其通用输入能力和高可靠性使其成为这些复杂工业环境中的理想选择。

相关产品

Pepperl+Fuchs HiD2082是倍加福隔离栅和信号调节器产品系列中的一员，通常与以下产品配套使用或作为其替代方案：

其他HiD系列隔离栅:倍加福提供全面的HiD模块系列，适用于各种信号类型，包括数字量输入/输出、模拟量输入/输出、频率转换器等（例如，数字量输入隔离栅HiD2025，数字量输出隔离栅HiD2030）。

K-System隔离栅:这是倍加福另一系列流行的隔离栅，通常安装在DIN导轨上。它们提供类似的功能，但外形和连接方式可能有所不同（例如，KFD2-CD-Ex1.32，KFD2-UT2-Ex1）。

H-System接线底板:HiD2082旨在通过特定的接线底板（来自H-System系列）进行总线供电和安装，这些底板简化了布线并提供必要的电源（例如，HiCTBxx系列）。

PACTware软件和FDT框架:用于HiD2082的高级配置、诊断和参数化，PACTware软件以及FDT(Field Device Tool)框架是必不可少的工具。

编程适配器:为了通过PACTware软件将HiD2082连接到PC进行配置，通常需要一个专用的编程适配器（例如，K-ADP-USB）。

危险区域传感器:HiD2082通常与安装在危险区域的各种传感器配合使用，如各类热电偶、热电阻和电位计。

Pepperl+Fuchs HiD2082

安装与维护

安装前准备：在安装Pepperl+Fuchs HiD2082模块之前，务必切断相关控制系统和现场设备的所有电源，并严格遵守所有适用的当地电气规范和安全法规，特别是针对危险区域的规定。请确保HiD2082模块及其配套的接线底板完好无损。HiD2082专为安装在控制柜内的特定接线底板上而设计，请将兼容的接线底板牢固地安装在控制柜中。然后，将HiD2082模块直接插入接线底板的指定插槽中。按照产品数据手册上的说明，将来自危险区域的热电偶、热电阻、电位计或毫伏源的现场侧电线连接到接线底板的输入端子，并确保正确的极性和接线配置（例如，热电阻的2线、3线或4线连接）。将安全区域的模拟量输出（4-20 mA或0-5 V）连接到您的PLC、DCS或其他控制系统的模拟量输入模块。HiD2082通过接线底板进行总线供电，请确保接线底板获得规定的24 V DC电源。对于基本设置（如输入类型、输出量程），可以使用模块上的DIP开关进行配置；对于更高级的配置、线性化或详细诊断，则需要通过编程适配器连接到PC并使用PACTware软件。

维护建议：Pepperl+Fuchs HiD2082设计用于长期可靠运行，日常维护需求极少。建议定期对模块及其接线进行目视检查，查看是否有物理损坏、腐蚀或连接松动迹象。通过模块上的LED指示灯，定期监测其运行状态，任何异常指示都应及时查阅产品手册进行故障排查。HiD2082具备传感器断线和线路故障检测等诊断功能，这些故障通常会通过LED指示或传输至控制系统进行报警，应予以重视并及时处理。虽然HiD2082具有高精度，但建议根据您工厂的质量标准，定期对整个测量回路（传感器、隔离栅和控制系统输入）进行校准检查。尽管对隔离栅进行固件更新的情况较少，但建议定期查看倍加福官方网站，以获取任何推荐的固件更新，这可能带来性能改进或错误修复。在模块发生故障时，HiD2082可以从接线底板上轻松拔出进行更换，大大简化了维护工作并最大程度地减少了停机时间。在进行任何维护操作前，务必断开相关电源。

产品保障

我们对Pepperl+Fuchs HiD2082隔离栅和温度转换器的卓越品质和性能提供全面的产品保障。
