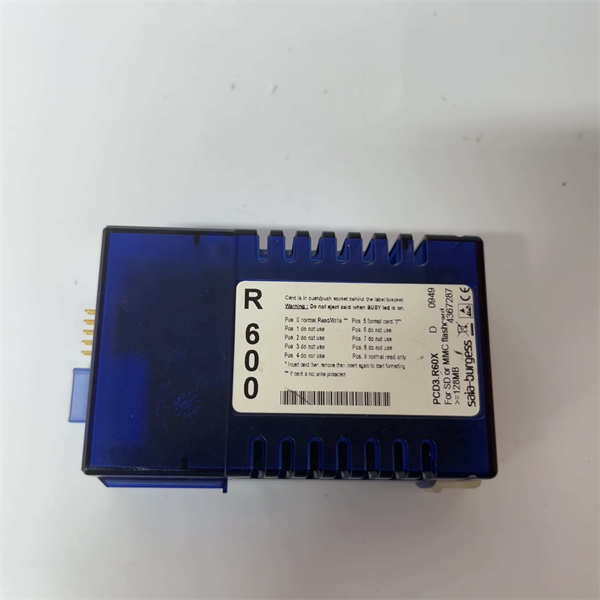

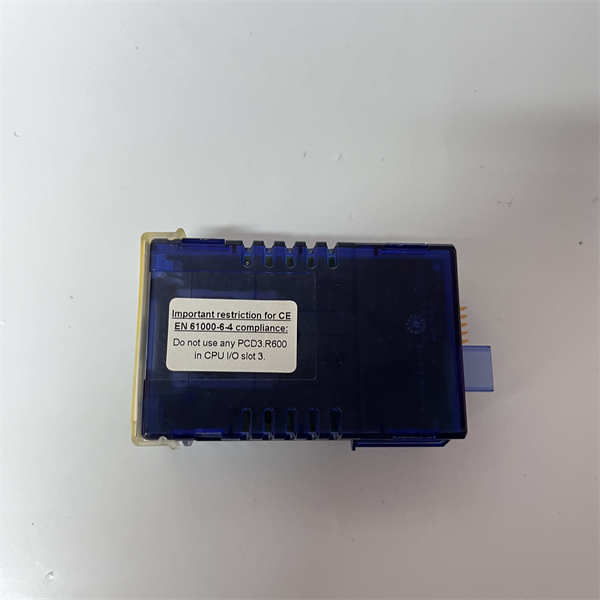

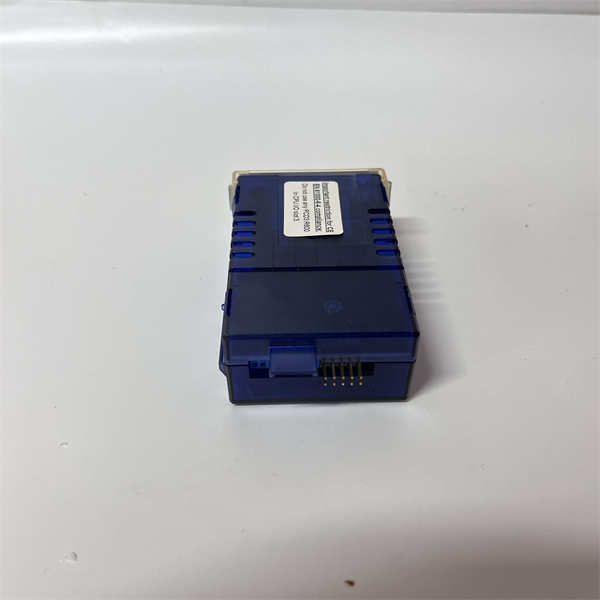

PCD3.R60X SAIA 工业SD闪存卡模块

描述

SAIA PCD3.R60X是一款高性能的工业SD闪存卡模块，专为SAIA PCD3系列可编程逻辑控制器（PLC）设计。作为PCD3自动化平台的重要组成部分，PCD3.R60X提供了一种可靠且高效的数据存储和程序备份解决方案，极大地增强了PCD3 CPU的存储能力和数据可移植性。该模块可插入PCD3.Mxxxx CPU模块的I/O插槽（通常是0-3号槽），通过直接、高速的总线连接，实现对SD卡的快速读写操作。

PCD3.R60X的设计旨在满足工业应用中对数据完整性和系统可靠性的严格要求。它不仅支持对PCD3程序进行备份，还可以用于存储大量的过程数据、日志文件、配置参数以及其他文件系统数据。这种灵活性使得PCD3.R60X成为实现复杂数据管理、历史数据记录和系统诊断的关键工具。其可插拔的特性简化了现场维护和系统升级，允许在不断电的情况下安全地更换SD卡，进一步提高了系统的可用性和操作便捷性。凭借其在数据存储和备份方面的卓越性能，PCD3.R60X有效提升了SAIA PCD3自动化解决方案的整体价值和应用范围。

PCD3.R60X SAIA

技术规格

产品型号:PCD3.R60X

制造商:SAIA(Saia-Burgess Controls)

产品类型:存储模块(SD闪存卡接口模块)

所属系列:SAIA PCD3系列

存储介质:工业级SD闪存卡(支持128MB,256MB,512MB,1GB容量)

存储技术:Single-level cell(SLC)技术(推荐)

编程/擦除次数:≥600,000次(推荐SLC卡)

文件系统:SBC FS(Saia-Burgess Controls文件系统),FAT16(SD卡格式化后自动转换)

安装方式:PCD3 CPU模块上的I/O插槽(0-3号槽)

工作模式:读写模式(LED指示灯闪烁表示数据处理中)

配置方式:模块上的10位BCD开关，可通过#0螺丝刀调节

可热插拔:支持(可在PCD3供电状态下插拔SD卡)

主要特点和优势

SAIA PCD3.R60X作为PCD3自动化系统的重要辅助模块，具备多项显著特点和优势，使其在工业数据管理和系统维护中发挥关键作用：

可靠的工业级存储：PCD3.R60X专为严苛的工业环境设计，支持使用高可靠性的工业级SD闪存卡，尤其是采用SLC（Single-Level Cell）技术的SD卡。这种组合确保了数据存储的稳定性、耐用性和长寿命，即使在频繁读写操作下也能保持优异的性能，远超消费级存储设备。其高编程/擦除次数（≥600,000次）保证了长期运行的可靠性，使得PCD3.R60X成为关键数据存储的理想选择。

增强PCD3 CPU存储容量：通过集成PCD3.R60X模块，PCD3 CPU的存储能力得到极大扩展。SD闪存卡最高可支持4GB容量，这为存储大型应用程序、复杂的配方数据、详细的生产日志、报警历史以及趋势数据等提供了充足的空间，满足了现代工业自动化系统日益增长的数据管理需求。

便捷的数据备份与恢复：PCD3.R60X模块是PCD3程序备份和系统恢复的理想工具。用户可以将PLC应用程序、系统配置和重要数据方便地备份到SD卡上。在系统故障或需要更换CPU时，只需将SD卡插入新的PCD3 CPU，即可快速恢复系统运行，显著缩短了停机时间，降低了维护成本。

灵活的数据管理与文件访问：PCD3.R60X采用SAIA专有的文件系统（SBC FS），并与标准FAT16格式兼容。这意味着通过一个简单的PC工具，用户可以方便地访问SD卡中存储的数据，并将其复制到任何带有标准SD卡读卡器的PC上，方便进行数据分析、报告生成或离线处理。SD卡上预留的FAT空间也可用于存储文档或其他通用文件，进一步提升了数据管理的灵活性。

热插拔功能与简易维护：PCD3.R60X支持SD卡的热插拔功能，即在PCD3 PLC系统运行状态下，无需断电即可安全地插入或移除SD卡。这一特性极大地简化了现场维护和数据交换过程，减少了对生产的影响。模块设计紧凑，易于安装，标签夹下的BCD开关可用于设置操作模式，提供了直观的用户体验。

PCD3.R60X SAIA

应用领域

SAIA PCD3.R60X模块的强大数据存储和管理能力使其在各种工业自动化和控制系统中具有广泛的应用价值：

工业过程控制：在石油石化、化工、制药、食品饮料等连续生产过程中，PCD3.R60X可用于长期存储大量的过程变量数据、批次生产记录和报警事件日志。这些数据对于过程优化、质量追溯、合规性审计以及故障诊断至关重要。例如，通过记录温度、压力、流量等关键参数的历史数据，工程师可以分析生产趋势，优化控制策略。

楼宇自动化与HVAC系统：在大型商业建筑、数据中心和智能工厂的楼宇管理系统（BMS）和HVAC（供暖、通风、空调）控制中，PCD3.R60X可用于存储设备运行时间、能耗数据、环境参数（如温度、湿度、CO2浓度）的历史记录。这些数据有助于实现能源管理优化、预测性维护和故障分析，提高楼宇运营效率。

机械制造与设备自动化：对于复杂的机械设备和自动化生产线，PCD3.R60X可用于备份机床的CNC程序、机器人运动轨迹、生产计数和异常停机记录。它还可以作为设备固件和配置文件的存储介质，方便现场升级和维护。在设备出现故障时，存储的诊断数据能帮助快速定位问题。

水/污水处理：在水处理厂和污水处理厂中，PCD3.R60X可以记录水质参数、泵运行状态、阀门位置、消毒剂投加量等关键数据。这些数据对于确保处理效率、遵守环保法规以及进行系统优化至关重要。

能源管理与智能电网：在能源管理系统和小型电网应用中，PCD3.R60X可用于存储电力负荷数据、电能质量参数、开关操作日志以及故障录波数据。这些信息有助于负荷预测、能量调度和电网的稳定运行分析。

交通基础设施：在隧道控制、道路照明管理、轨道交通信号控制等交通基础设施应用中，PCD3.R60X可以存储交通流量数据、设备运行状态、事件记录和安全日志，确保系统的可靠性和安全性。

相关产品

SAIA PCD3系列是一个模块化且可扩展的PLC平台，PCD3.R60X模块通常与以下SAIA产品协同工作：

PCD3.Mxxxx系列CPU模块:这是SAIA PCD3系统的核心，如PCD3.M3xxx、PCD3.M5xxx等。PCD3.R60X直接插入这些CPU模块的I/O插槽，为其提供扩展的存储能力。

PCD3.Cxxx系列I/O模块架:这些是用于扩展PCD3系统I/O能力的模块架，可容纳多种数字量、模拟量I/O模块。虽然PCD3.R60X通常插入CPU自带的I/O槽，但在大型系统中，整个PCD3平台都可能使用这些模块架。

PCD3.Wxxx系列模拟量I/O模块:如PCD3.W200Z01等，用于处理模拟信号输入输出。PCD3.R60X存储的趋势数据通常来源于这些模拟量模块的测量。

PCD3.Axxx系列数字量I/O模块:用于处理开关量输入输出。PCD3.R60X可以记录这些数字量状态的历史变化。

PCD3.Fxxx系列通信模块:用于PCD3与其他系统（如HMI、SCADA、其他PLC）进行通信，例如以太网模块或串行通信模块。PCD3.R60X存储的数据可通过这些通信模块上传。

PCD7.R5xx/R610 Flash卡:虽然PCD3.R60X是专为SD卡设计，但SAIA早期也有其他闪存卡解决方案，如PCD7.R5xx系列，它们在功能上与PCD3.R60X类似，都是提供存储和备份功能。

PG5开发软件:SAIA的集成开发环境，用于对PCD3系列PLC进行编程、配置、调试和诊断。用户通过PG5管理PCD3.R60X上的文件系统和程序备份。

安装与维护

安装前准备：在安装SAIA PCD3.R60X模块之前，请务必参阅SAIA PCD3系列PLC的完整用户手册，确保所有操作人员熟悉安全规程和安装步骤。确认PLC系统已断电并采取了必要的安全锁定措施，以防止意外启动。检查PCD3.R60X模块和SD卡是否有物理损坏。选择符合SAIA推荐的工业级SD卡，并建议在首次使用前，通过PCD3系统自动格式化SD卡，以确保兼容性。模块应安装在PCD3 CPU基板上指定的I/O插槽中（通常为0-3号槽），确保插接牢固。

维护建议：为了确保PCD3.R60X模块和SD卡长期稳定运行，建议遵循以下维护措施。定期检查模块上的LED指示灯，了解其运行状态，特别是当数据处理时“Busy”LED应闪烁。由于SD卡具有有限的编程/擦除寿命，建议定期使用SAIA PG5软件或自定义程序对SD卡进行健康状态监测。避免频繁对同一区域进行大量数据的写入操作，以延长SD卡寿命。在需要更换SD卡时，利用PCD3.R60X的热插拔功能，可在不断电的情况下安全地进行操作，但请务必遵循手册中的具体步骤。定期通过PG5软件备份存储在PCD3.R60X上的程序和数据到外部计算机，以防意外数据丢失。

PCD3.R60X SAIA

产品保障

SAIA致力于为客户提供高质量、高可靠性的自动化产品，SAIA PCD3.R60X模块也不例外。我们对所有SAIA产品提供标准的制造商质量保证，确保其在材料和工艺方面无缺陷。在正常操作条件下，如果PCD3.R60X出现任何故障，我们将根据保修条款提供维修或更换服务。
