PCD237A101 3BHE028915R0101 ABB 发电机励磁系统控制器模块/励磁单元控制器

描述

ABB PCD237A101 3BHE028915R0101是一款专用于发电机励磁系统的控制器模块。该模块是ABB Unitrol系列励磁系统中的关键组件，其主要功能是精确控制发电机的励磁电流，从而维持发电机输出电压的稳定性和功率因数的优化。

在电力系统中，励磁系统对于确保发电机在不同负载条件下的稳定运行至关重要。PCD237A101模块通过高级控制算法和微处理器技术，能够实时监测发电机运行参数，并自动或手动调整励磁电流的大小和相位，以适应电网需求。它兼容各种类型和尺寸的电厂发电机，包括采用有刷或无刷励磁系统的发电机，并能与ABB Unitrol系列励磁系统的其他组件无缝协作。

该控制器模块通常包含独立的数字控制器、微处理器、电源和数字输入/输出功能，使其具备强大的控制和监测能力。它还具备多重保护功能，如过流、过压、欠压等，以确保发电机和电力系统的安全运行。PCD237A101的高可靠性和模块化设计使其成为电力行业中发电机励磁控制的关键设备，有助于提高电网的稳定性和运行效率。

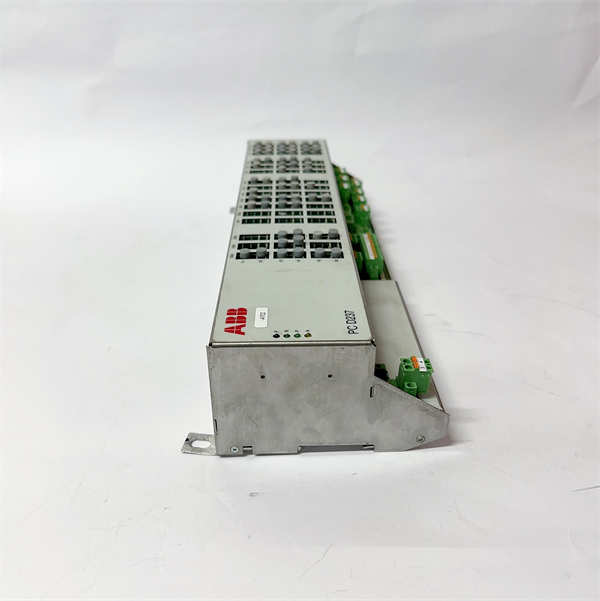

PCD237A101 3BHE028915R0101 ABB

技术规格

产品型号:PCD237A101 3BHE028915R0101

制造商:ABB

产品类型:发电机励磁系统控制器模块/励磁单元控制器

系列:Unitrol系列励磁系统(推测)

主要功能:控制发电机励磁电流，调节输出电压和功率因数

控制类型:数字控制器(通常包含独立微处理器)

输入/输出:通常包括数字输入/输出(DI/DO)，可能包含模拟输入/输出(AI/AO)

电源输出:可提供24V DC输出驱动励磁绕组；可提供10V DC输出监测励磁电流

通信接口:通常具备标准通信接口，如Modbus RTU,Profibus DP,Ethernet(具体协议需查阅详细手册)

显示屏:可能支持触摸屏或功能键操作进行参数设置和监控

保护功能:过流、过压、欠压等保护功能

安装方式:适用于工业控制柜的模块化安装

操作电压:230V AC/24V DC

输出频率:50 Hz

认证:CE,UL,CSA

主要特点和优势

ABB PCD237A101励磁系统控制器模块以其在发电机励磁控制领域的专业性和高性能而著称。其最显著的特点是精确的励磁调节能力。它能够根据电力系统的需求和发电机的运行状态，自动或手动精确调整励磁电流，从而确保发电机输出电压和无功功率的稳定，这对维持电网的电压稳定性和输电效率至关重要。

该模块采用了模块化设计，使其具有高可靠性和易维护性。这种设计允许灵活的配置和扩展，以适应不同类型和规模发电机组的励磁控制需求。它通常包含独立的数字控制器，每个控制器都配备自己的微处理器、电源和数字I/O，确保了控制的独立性和响应速度。

PCD237A101具备强大的数字输出和监测功能，能够直接驱动励磁绕组并实时监测励磁电流，确保发电机在正确的电气条件下运行。此外，它通常支持多种人机交互和通信功能，例如通过触摸屏或功能键进行操作和参数设置，并支持Modbus RTU、Profibus DP、以太网等多种通信协议，便于与上位监控系统（如SCADA、DCS）进行数据交换和远程控制。其完善的保护功能进一步增强了发电机和电力系统的安全性。

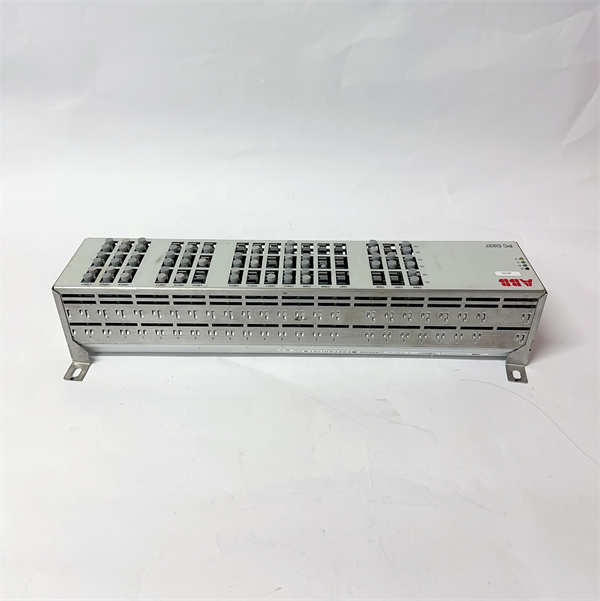

PCD237A101 3BHE028915R0101 ABB

应用领域

ABB PCD237A101励磁系统控制器模块是电力行业中发电机励磁控制的核心组件，广泛应用于各种需要稳定发电机输出的场景：

火力发电厂：用于控制汽轮发电机组的励磁，确保稳定电压和功率输出。

水力发电厂：在水轮发电机组中，精确调节励磁以适应水流变化和负荷需求。

核电站：保障核电发电机组的电压和无功功率的精确控制，维护系统稳定性。

风力发电场：在大型风力发电机组中，用于优化发电机输出特性，提高并网稳定性。

独立发电机组：用于柴油发电机组、燃气轮机发电机组等独立运行电源的电压调节。

电力系统调压与无功补偿：作为电网中发电机组参与电压和无功调节的关键单元。

工业自备电厂：用于工厂自备发电机组的励磁控制，确保内部电网的稳定运行。

相关产品

与ABB PCD237A101励磁系统控制器模块相关联的产品主要包括ABB Unitrol系列励磁系统的其他核心模块、传感器以及上位监控系统。

ABB Unitrol系列励磁系统其他模块：例如同步模块、保护模块、功率单元等，它们共同构成一个完整的发电机励磁控制系统。

ABB励磁变压器(Excitation Transformer)：为励磁系统提供电源。

发电机定子和转子相关传感器：如电压互感器(VT)、电流互感器(CT)和温度传感器(RTD)，用于向PCD237A101提供发电机运行参数。

数字/模拟I/O模块：用于扩展PCD237A101的输入/输出能力，连接更多的现场设备。

ABB变频器和驱动器：在某些情况下，发电机组可能与变频器配合，PCD237A101可以与这些设备协同工作。

ABB控制系统软件：用于对励磁系统进行组态、编程、操作和监控，如Unitrol的调试软件或与DCS/SCADA集成的软件。

人机界面(HMI)/操作面板：用于现场操作员对励磁系统进行监控和参数调整。

安装与维护

安装前准备：

在安装ABB PCD237A101模块之前，务必确保相关的发电机和励磁系统已完全断电，并已采取所有必要的安全措施，如挂牌上锁(LOTO)，以防止电击或设备损坏。请仔细阅读PCD237A101模块随附的安装手册和Unitrol励磁系统的详细文档，了解具体的安装步骤、机架插槽要求和电气连接规范。模块通常安装在特定的控制柜或机架中。确保模块正确对齐并牢固插入到指定的插槽中。所有相关的电源线、信号线和通信线都应严格按照接线图进行，确保连接牢固、正确，并遵守电气隔离和接地要求。

维护建议：

为了确保ABB PCD237A101模块的长期稳定运行，建议定期进行以下维护：

目视检查：定期检查模块外观，确保没有灰尘堆积、过热迹象、腐蚀或物理损坏。保持模块及其所在控制柜内部清洁干燥，避免潮湿和腐蚀性物质侵入。

LED指示灯监控：密切关注模块上的LED指示灯，它们通常提供模块电源状态、运行状态、通信状态和故障指示，有助于初步诊断。

系统诊断：利用ABB提供的诊断工具或软件，监控PCD237A101的运行状态、励磁参数、报警日志和事件记录。这些信息对于分析发电机运行状况和励磁系统性能至关重要。

固件更新：根据ABB的建议，定期检查并更新模块固件至最新版本，以获取性能改进、新功能支持和错误修复。

环境控制：确保操作环境符合模块的技术规格，避免过高温度、湿度和灰尘，保持良好的通风散热。

电源和接线检查：定期检查所有电源连接和信号接线，确保它们牢固可靠，无松动或老化迹象。

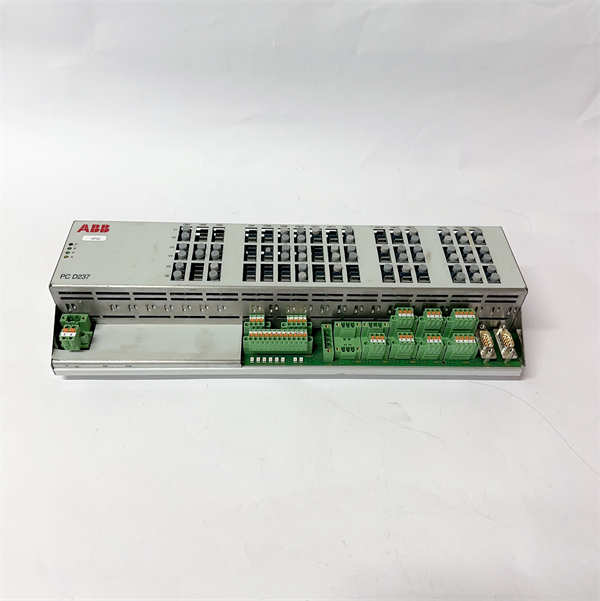

PCD237A101 3BHE028915R0101 ABB

产品保障

ABB对其PCD237A101 3BHE028915R0101产品提供全面的质量保障，体现了对产品性能和可靠性的坚定承诺。
